武蔵オイルシール工業

オイルレベルゲージ A型（外径ツバ付型）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 418円～2,946円

税込単価: 460円～3,241円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

通常出荷日：在庫品1日目

外周ゴムの丸型ツバ付き油面計。【特長】・タンクやギヤボックス内の油面や液面の位...

種類
丸形タイプ
丸形タイプ種類
外径ツバ付き型
レベル視認用付加機能
標点
その他付加機能
耐熱
サイトグラス材料
ポリカーボネート樹脂(標準材料)
ゴム付外環材料
NBR(標準材質)
最高使用温度 (℃)
80

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

オイルレベルゲージ A型

構造材質と特徴

オイルレベルゲージはタンクやギヤボックス内の油面又は液面の位置が正確に確認可能。
耐油性はもちろんのこと、耐熱、耐圧力、密封性などの特性を備えている。
減速機、油圧機器、工作機械、産業機械、鉄道車両など広範囲に使用されている。

構造材質と特徴

(1)　サイトグラス
(2)　反射板
(3)　標点
(4)　通油孔
(5)　ゴム付外環

サイトグラス

材料は透明で耐油、耐熱、耐衝撃性の良好な樹脂製で、液面を見やすいように形状を凸面上にし、又液量がわかるように中心部に赤色標点あり。
耐圧:1.5kg/cm²（max.）
耐熱:110℃（max.）ポリカーボネート樹脂
ハイオクタン価ガソリン、有機溶剤、及び極圧添加剤を含む油で80℃以上での使用は不可。

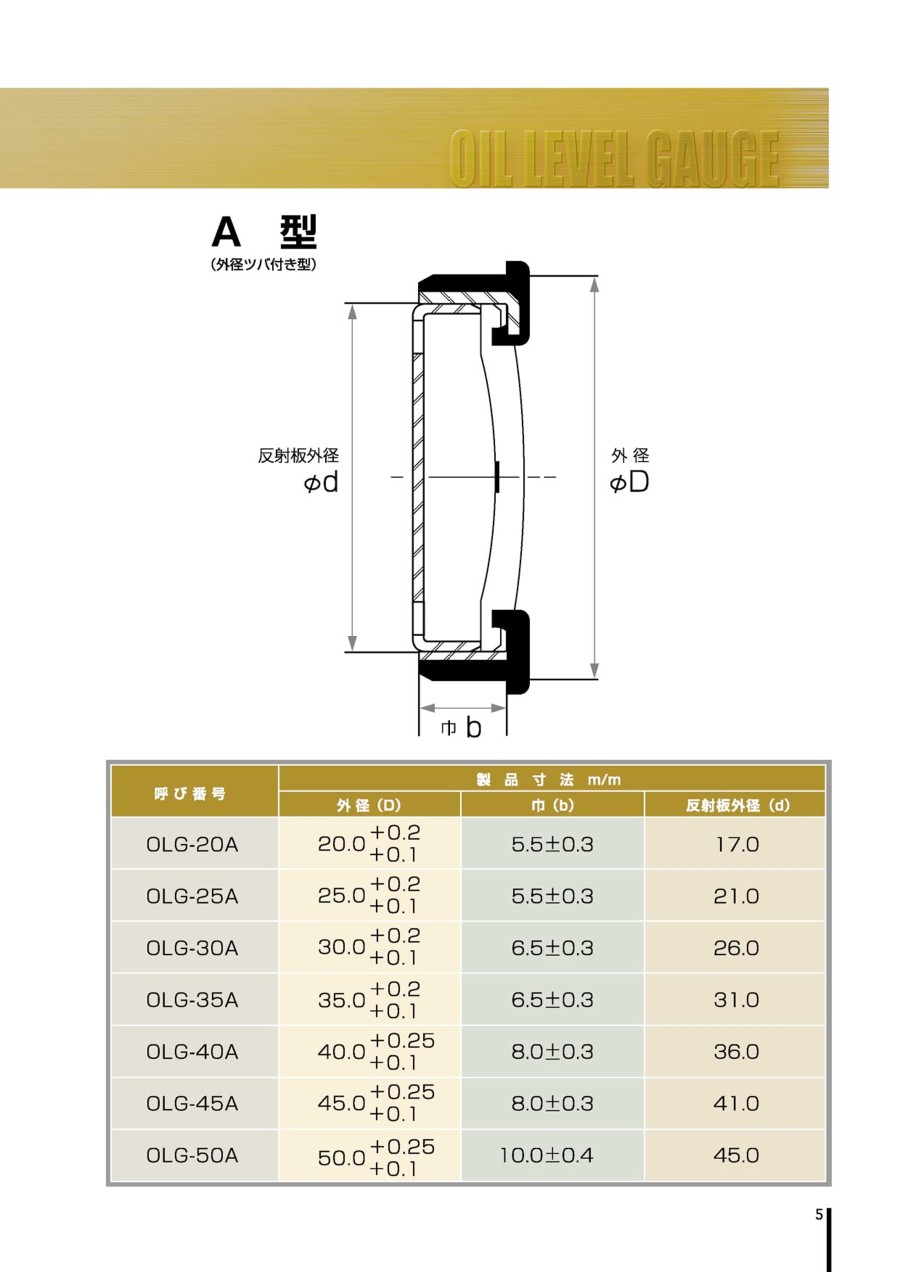

オイルレベルゲージ寸法表

A型（外径ツバ付型）

呼び番号	製品寸法m/m			相手穴公差
呼び番号	外径(D)		巾(b)	H7	H8
OLG-20A	20.0	+0.2 +0.1	5.5±0.3	+0.021	+0.033
OLG-25A	25.0	+0.2 +0.1	5.5±0.3	+0.021	+0.033
OLG-30A	30.0	+0.2 +0.1	6.5±0.3	+0.021	+0.033
OLG-35A	35.0	+0.2 +0.1	6.5±0.3	+0.025	+0.039
OLG-40A	40.0	+0.25 +0.1	8.0±0.3	+0.025 0	+0.039 0
OLG-45A	45.0	+0.25 +0.1	8.0±0.3	+0.025 0	+0.039 0
OLG-50A	50.0	+0.25 +0.1	10.0±0.4	+0.025 0	+0.039 0

開発秘話

オイルを使用する機械にはオイルの量が一目で分かればありがたいと言うお客様の声から研究開発しました。オイルシールで培ったゴムと金属のノウハウを活かし開発出来ました。

型番リスト

表示件数

型番

注文停止中

注文停止中

外径 (D)

(φ)

巾　(b)

(mm)

反射板外径 (d)

(φ)

トラスココード

RoHS?

最小発注数量

20	5.5	17.0	310-2998	10	1個
25	5.5	21.0	310-3013	10	1個
30	6.5	26.0	310-3030	10	1個
35	6.5	31.0	310-3056	10	1個
40	8.0	36.0	310-3072	10	1個
45	8.0	41.0	-	10	1個
50.0	10.0	45.0	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

418円 ( 460円 )	在庫品1日目当日出荷可能
548円 ( 603円 )	在庫品1日目当日出荷可能
598円 ( 658円 )	在庫品1日目当日出荷可能
719円 ( 791円 )	14日目
900円 ( 990円 )	14日目
2,382円 ( 2,620円 )	在庫品1日目当日出荷可能
2,946円 ( 3,241円 )	7日目

詳細情報

基本情報

基本情報

外周ゴムの丸型ツバ付き油面計。
【特長】
・タンクやギヤボックス内の油面や液面の位置が正確に確認可能。
・耐油性、耐熱性、密封性等の特性を備えている。
・外周にツバが付いており取り外しに便利。
・相手側加工が容易にできる打ち込み式。
【用途】
・オイルタンクの残量確認に。
・ギヤボックス、減速機等の液面の位置確認に。
・ツバ付きなので取り外しを頻繁にするのに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
オイルレベルゲージ N型（外径ツバナシ型）
外周にツバが無く、相手側と同じ位置まで挿入できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オイルレベルゲージ A型（外径ツバ付型）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐油性はあるのですか？

ゴムがオイルシールでも使用出来る材質ですので、耐油性に優れています。
