武蔵オイルシール工業

シールキャップ SC-N（外周ツバ無し）

Name: シールキャップ SC-N（外周ツバ無し）
Brand: 武蔵オイルシール工業
SKU: 221000816695
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 258円～1,237円

税込単価: 284円～1,361円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

武蔵オイルシール工業

シールキャップ SC-A（外周ツバ付）

4.4

通常価格(税別)： 355円 (税込価格：391円)

通常出荷日：在庫品1日目

外周ゴムのツバなし密封蓋。【特長】・ギヤボックス等加工の都合上あけた穴を簡単に...

詳細情報を確認する

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

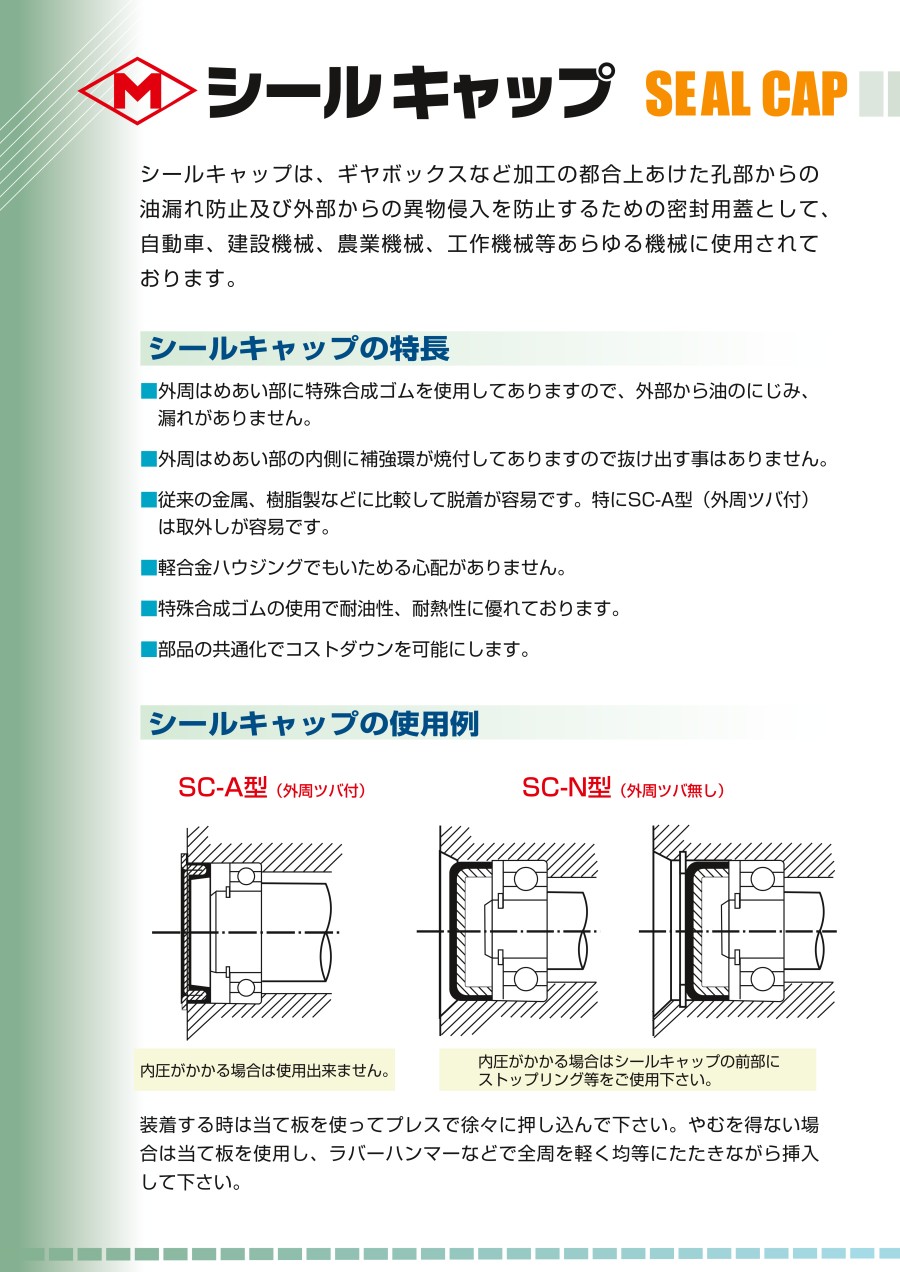

シールキャップ

内圧がかかる場合はシールキャップの前部にストップリング等をご使用ください。

外周はめあい部に特殊合成ゴムを使用してあるので、外部から油のにじみ、漏れがない。
外周はめあい部の内側に補強環が焼付してありますので抜け出す事はない。
従来の金属、樹脂製などに比較して脱着が容易。
軽合金ハウジングでもいためる心配がない。
特殊合成ゴムの使用で耐油性、耐熱性に優れている。

装着

装着する時は当て板を使ってプレスで徐々に押し込む。
やむを得ない場合は当て板を使用し、ラバーハンマーなどで全周を軽く均等にたたきながら挿入。

シールキャップ取付穴公差

取付相手穴の内径公差はH8に加工してください。
嵌入側端部はバリがないよう必ず面取りを施してください。

寸法

寸法図

単位:mm

SC-N型(外周ツバ無し)
番号	D	ｔ
SC10-4N	10	4
SC15-5N	15	5
SC18-8N	18	8
SC20-7N	20	7
SC22-7N	22	7
SC24-8N	24	8
SC25-7N	25	7
SC30-8N	30	8
SC32-7N	32	7
SC35-7N	35	7
SC38-10N	38	10
SC40-10N	40	10
SC45-8N	45	8
SC47-7N	47	7
SC47-8N	47	8
SC50-8N	50	8
SC55-8N	55	8
SC62-10N	62	10
SC65-9N	65	9
SC70-9N	70	9
SC72-8N	72	8
SC75-9N	75	9
SC75-12N	75	12
SC80-9N	80	9
SC85-9N	85	9
SC90-10N	90	10
SC95-10N	95	10
SC100-10N	100	10

型番リスト

表示件数

型番

(φ)

(㎜)

RoHS?

最小発注数量

10	4	10	1個
18	8	10	1個
20	7	10	1個
25	7	10	1個
30	8	10	1個
32	7	10	1個
35	7	10	1個
40	10	10	1個
45	8	10	1個
47	7	10	1個
47	8	10	1個
50	8	10	1個
55	8	10	1個
62	10	10	1個
65	9	10	1個
70	9	10	1個
72	8	10	1個
85	9	10	1個
100	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

258円 ( 284円 )	在庫品1日目当日出荷可能
271円 ( 298円 )	7日目
287円 ( 316円 )	在庫品1日目当日出荷可能
321円 ( 353円 )	在庫品1日目当日出荷可能
347円 ( 382円 )	在庫品1日目当日出荷可能
393円 ( 432円 )	7日目
367円 ( 404円 )	7日目
451円 ( 496円 )	在庫品1日目当日出荷可能
477円 ( 525円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	7日目
477円 ( 525円 )	7日目
491円 ( 540円 )	7日目
490円 ( 539円 )	7日目
619円 ( 681円 )	7日目
619円 ( 681円 )	7日目
687円 ( 756円 )	7日目
666円 ( 733円 )	在庫品1日目当日出荷可能
1,034円 ( 1,137円 )	14日目
1,237円 ( 1,361円 )	7日目

詳細情報

基本情報

基本情報

外周ゴムのツバなし密封蓋。
【特長】
・ギヤボックス等加工の都合上あけた穴を簡単に塞ぐことが可能。
・耐油性、耐熱性、密封性等の特性を備えている。
・外周にツバが付いていないので相手側面と同じ位置まで挿入可能。
・相手側加工が容易にできる打ち込み式。
【用途】
・加工の都合上あけた穴を塞ぎたい箇所に。
・自動車、建設機械、農業機械、工作機械等広範囲の分野に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

武蔵オイルシール工業
シールキャップ SC-A（外周ツバ付）
外周にツバが付いており、取り外し時に便利になっています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シールキャップ SC-N（外周ツバ無し）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

草刈機修理

満足度：4.02021/10/21

草刈機のギヤボックス部のシールのために使わているもの。密封性が落ちたため、交換しました。当て板をして挿入すると、簡単...もっと読む

2人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q耐油性はあるのですか？

ゴムがオイルシールでも使用出来る材質ですので、耐油性に優れています。
