オリエンタルモーター

LHリニアヘッド □Lタイプ

Name: LHリニアヘッド □Lタイプ
Brand: オリエンタルモーター
SKU: 221000802881
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 19,726円～68,063円

税込単価: 21,699円～74,869円

通常出荷日：14日目

基本速度、ラックの長さ、最大可搬質量、取付面に対するラックの移動方向など、さまざまな種類をご用意してい...

詳細を確認

55.0

よく一緒に見られています

オリエンタルモーター

インダクションモーター Kシリーズ

通常価格(税別)： 6,222円 (税込価格：6,844円)

通常出荷日：在庫品1日目

よく一緒に見られています

オリエンタルモーター

電磁ブレーキ付モーターワールドKシリーズ

通常価格(税別)： 15,419円 (税込価格：16,961円)

通常出荷日：在庫品1日目

未確定：候補が114型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

2Lタイプ

2LFタイプ

2LBタイプ

4Lタイプ

4LFタイプ

4LBタイプ

5L-Uタイプ

5LF-Uタイプ

5LB-Uタイプ

製品仕様

リニアヘッド部仕様

型番	2LF（B）10N-□	2LF（B）25N-□	2LF（B）50N-□	4LF（B）10N-□	4LF（B）20N-□	4LF（B）45N-□	5LF（B）10U-□	5LF（B）20U-□	5LF（B）45U-□
最大可搬質量 kg	20			70			140
基本速度 mm/s	10	25	50	10	20	45	10	20	45
ストローク mm	100、200、300、400、500			100、200、300、400、500、600、700			100、200、300、400、500、600、700

最大可搬質量は基本速度および組み合わせるモーターによって異なります。
型番の□には、ストロークを表す数字が入ります。
基本速度は、モーター同期回転速度（50Hz：1,500r/min）を基準に計算した値を目安にしています。実際のラック速度は負荷の大きさ、電源周波数により変化します。

【付属品】

リニアヘッド
取扱説明書

ラックの動作方向

モーターの回転方向により、ラックの動作方向が変化します。

規格表

リニアヘッド部

型番	ストローク mm	ラック全長L mm	質量（ラック質量を含む） kg	ラック質量 kg	ラックモジュール	圧力角
2LF（B）□N-1	100	175.9	0.9	0.2	1	20°
2LF（B）□N-2	200	276.5	1.0	0.3
2LF（B）□N-3	300	377.0	1.1	0.4
2LF（B）□N-4	400	477.5	1.2	0.5
2LF（B）□N-5	500	578.0	1.3	0.6
4LF（B）□N-1	100	200.4	1.6	0.4	1.25	20°
4LF（B）□N-2	200	302.5	1.8	0.7
4LF（B）□N-3	300	400.7	2.0	0.9
4LF（B）□N-4	400	502.8	2.2	1.1
4LF（B）□N-5	500	601.0	2.4	1.3
4LF（B）□N-6	600	703.1	2.6	1.6
4LF（B）□N-7	700	801.3	2.8	1.8
5LF（B）□U-1	100	257.6	3.2	0.9	2	20°
5LF（B）□U-2	200	358.1	3.6	1.2
5LF（B）□U-3	300	458.6	3.9	1.6
5LF（B）□U-4	400	559.2	4.3	1.9
5LF（B）□U-5	500	659.7	4.6	2.3
5LF（B）□U-6	600	760.3	5.0	2.7
5LF（B）□U-7	700	860.8	5.4	3.0

※ 型番の□には、基本速度を表す数字が入ります。

【ご注意】

ドグを使用した場合、ストロークがとれなくなるものもあります。

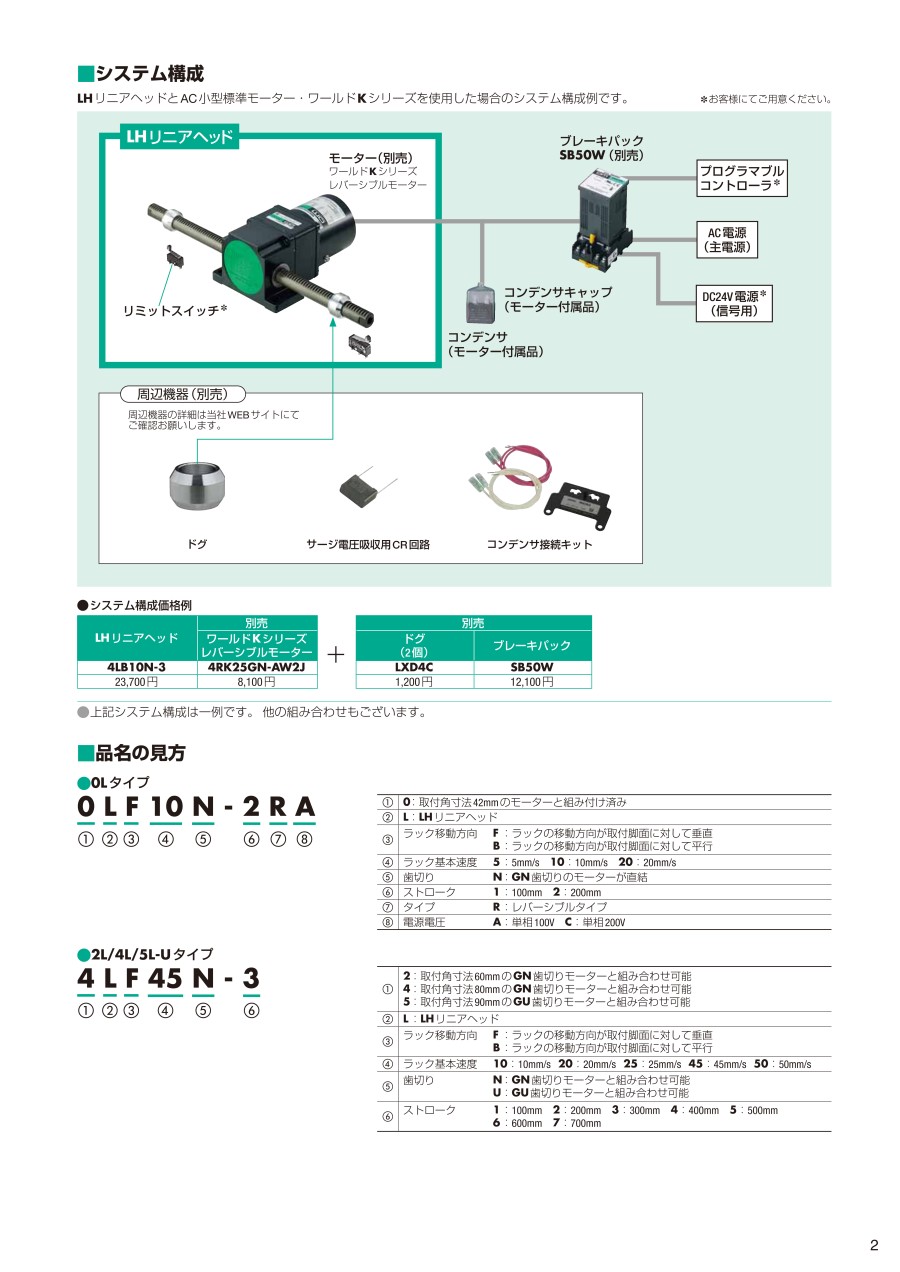

商品特長詳細

LHリニアヘッドは、モーターの回転運動を直線運動に変換します。

型番リスト

表示件数

型番

角フランジ寸法 A

(mm)

定格出力

(W)

ラック移動方向

ラック基本速度

(mm/s)

ストローク

最小発注数量

60	6	平行	10	100	1個
60	6	平行	10	200	1個
60	6	平行	10	300	1個
60	6	平行	10	400	1個
60	6	平行	10	500	1個
60	6	平行	25	100	1個
60	6	平行	25	200	1個
60	6	平行	25	300	1個
60	6	平行	25	400	1個
60	6	平行	25	500	1個
60	6	平行	50	100	1個
60	6	平行	50	200	1個
60	6	平行	50	300	1個
60	6	平行	50	400	1個
60	6	平行	50	500	1個
60	6	垂直	10	100	1個
60	6	垂直	10	200	1個
60	6	垂直	10	300	1個
60	6	垂直	10	400	1個
60	6	垂直	10	500	1個
60	6	垂直	25	100	1個
60	6	垂直	25	200	1個
60	6	垂直	25	300	1個
60	6	垂直	25	400	1個
60	6	垂直	25	500	1個
60	6	垂直	50	100	1個
60	6	垂直	50	200	1個
60	6	垂直	50	300	1個
60	6	垂直	50	400	1個
60	6	垂直	50	500	1個
80	25	平行	10	100	1個
80	25	平行	10	200	1個
80	25	平行	10	300	1個
80	25	平行	10	400	1個
80	25	平行	10	500	1個
80	25	平行	10	600	1個
80	25	平行	10	700	1個
80	25	平行	20	100	1個
80	25	平行	20	200	1個
80	25	平行	20	300	1個
80	25	平行	20	400	1個
80	25	平行	20	500	1個
80	25	平行	20	600	1個
80	25	平行	20	700	1個
80	25	平行	45	100	1個
80	25	平行	45	200	1個
80	25	平行	45	300	1個
80	25	平行	45	400	1個
80	25	平行	45	500	1個
80	25	平行	45	600	1個
80	25	平行	45	700	1個
80	25	垂直	10	100	1個
80	25	垂直	10	200	1個
80	25	垂直	10	300	1個
80	25	垂直	10	400	1個
80	25	垂直	10	500	1個
80	25	垂直	10	600	1個
80	25	垂直	10	700	1個
80	25	垂直	20	100	1個
80	25	垂直	20	200	1個

通常単価(税別) (税込単価)	通常出荷日

21,673円 ( 23,840円 )	14日目
23,539円 ( 25,893円 )	14日目
21,936円 ( 24,130円 )	14日目
22,790円 ( 25,069円 )	14日目
23,936円 ( 26,330円 )	14日目
20,202円 ( 22,222円 )	14日目
21,599円 ( 23,759円 )	14日目
21,254円 ( 23,379円 )	14日目
22,820円 ( 25,102円 )	14日目
23,559円 ( 25,915円 )	14日目
20,463円 ( 22,509円 )	14日目
21,599円 ( 23,759円 )	14日目
20,685円 ( 22,754円 )	14日目
21,832円 ( 24,015円 )	14日目
22,978円 ( 25,276円 )	14日目
21,673円 ( 23,840円 )	14日目
22,271円 ( 24,498円 )	14日目
22,539円 ( 24,793円 )	14日目
22,790円 ( 25,069円 )	14日目
23,936円 ( 26,330円 )	14日目
21,043円 ( 23,147円 )	14日目
20,685円 ( 22,754円 )	14日目
21,348円 ( 23,483円 )	14日目
22,400円 ( 24,640円 )	14日目
23,559円 ( 25,915円 )	14日目
19,726円 ( 21,699円 )	14日目
22,768円 ( 25,045円 )	14日目
20,685円 ( 22,754円 )	14日目
21,541円 ( 23,695円 )	14日目
23,873円 ( 26,260円 )	14日目
24,844円 ( 27,328円 )	14日目
24,819円 ( 27,301円 )	14日目
25,024円 ( 27,526円 )	14日目
25,174円 ( 27,691円 )	14日目
25,119円 ( 27,631円 )	14日目
27,863円 ( 30,649円 )	14日目
29,505円 ( 32,456円 )	14日目
24,612円 ( 27,073円 )	14日目
24,989円 ( 27,488円 )	14日目
24,989円 ( 27,488円 )	14日目
26,342円 ( 28,976円 )	14日目
25,174円 ( 27,691円 )	14日目
27,863円 ( 30,649円 )	14日目
29,505円 ( 32,456円 )	14日目
25,010円 ( 27,511円 )	14日目
24,612円 ( 27,073円 )	14日目
26,110円 ( 28,721円 )	14日目
24,989円 ( 27,488円 )	14日目
24,989円 ( 27,488円 )	14日目
27,295円 ( 30,025円 )	14日目
29,106円 ( 32,017円 )	14日目
25,789円 ( 28,368円 )	14日目
24,989円 ( 27,488円 )	14日目
24,989円 ( 27,488円 )	14日目
26,242円 ( 28,866円 )	14日目
24,171円 ( 26,588円 )	14日目
28,696円 ( 31,566円 )	14日目
29,505円 ( 32,456円 )	14日目
26,352円 ( 28,987円 )	14日目
24,989円 ( 27,488円 )	14日目

基本情報

基本情報

基本速度、ラックの長さ、最大可搬質量、取付面に対するラックの移動方向など、さまざまな種類をご用意しています。

カタログ

カタログ (見開き版)

一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

商品担当おすすめ

オリエンタルモーター
インダクションモーター Kシリーズ
オリエンタルモーター
インダクションモーター Kシリーズ用平行軸ギヤヘッド
オリエンタルモーター
ユニットタイプスピードコントロールモーター USシリーズ　過熱保護装置タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LHリニアヘッド □Lタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

自社生産設備にて駆動部直線運動変換のために利用

満足度：5.02019/02/26

性能、使い勝手については、周知、満足しており経年劣化に伴う伝動性低下時等に交換部品として同商品をリピート購入しています。
