オリエンタルモーター

LHリニアヘッドレバーシブルモーター付 0Lタイプ

カタログ |

通常単価(税別): 29,249円～33,034円

税込単価: 32,174円～36,337円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

LHリニアヘッドレバーシブルモーター付 0Lタイプです。【特長】・最大可搬質...

種類
モータコンビ
モータ種類
レバーシブル
角フランジ寸法 A (mm)
42
定格出力 (W)
1
電源
単相
環境
標準
ギヤヘッドの種類
リニア
電磁ブレーキ・クラッチ
なし
軸端形状
歯切りシャフトタイプ

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

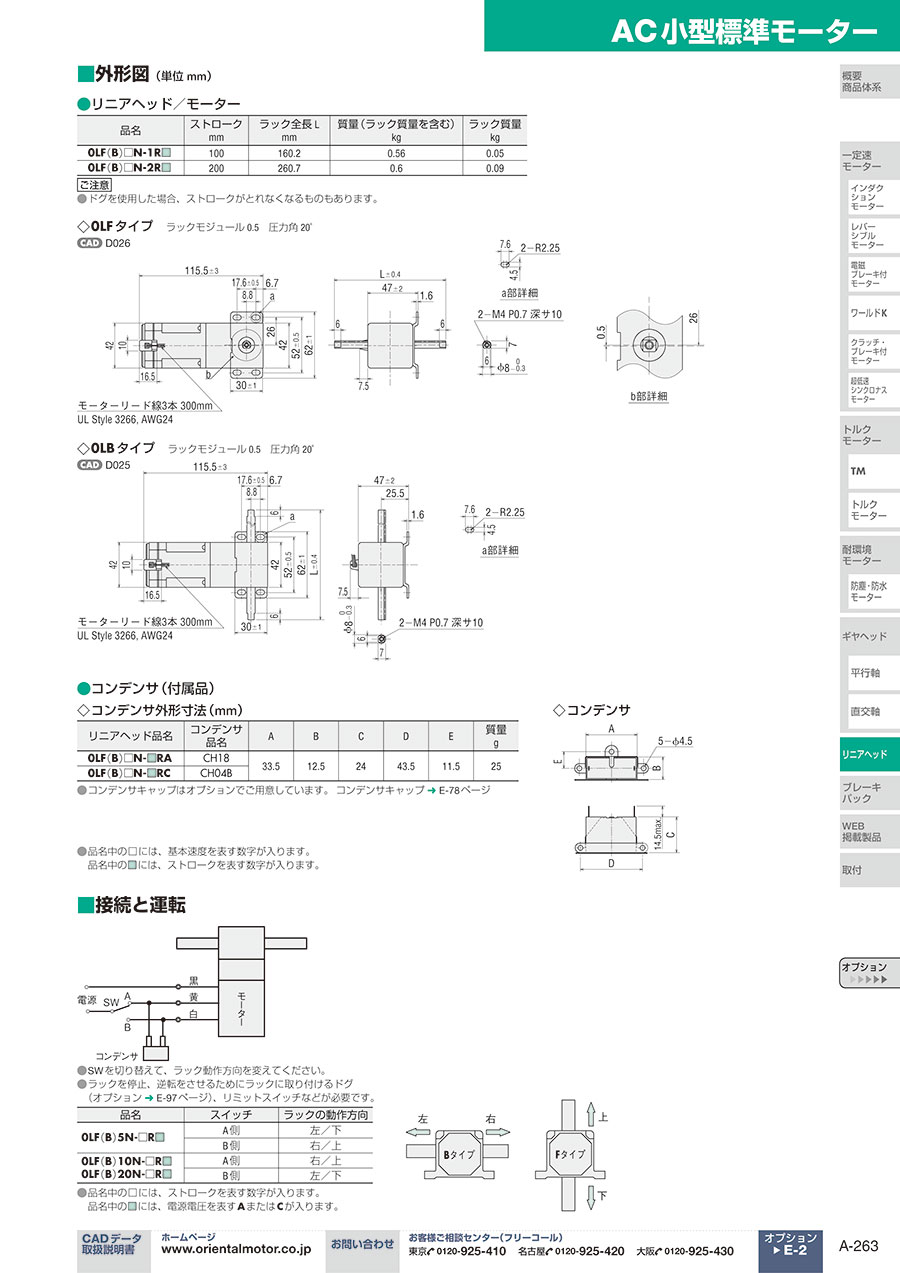

外形図

OLFタイプ

OLBタイプ

コンデンサ（付属品）

製品仕様

ラックモジュール 0.5、圧力角 20°
ラックの移動方向：垂直移動（Fタイプ）／水平移動（Bタイプ）
製品には、次のものが含まれています。
リニアヘッド（モーター付）、コンデンサ、取扱説明書

型番中の□には、ストロークを表す数字が入ります。
基本速度は、モーター同期回転速度（50Hz：1,500r/min）を基準に計算した値を目安にしています。実際のラック速度は負荷の大きさ、電源周波数により変化します。
保持力はモーター部の簡易ブレーキによるものです。表の値は運転時間や温度により変化します（参考値）。
ラックを上下方向に動かす場合、駆動できる負荷質量は最大可搬質量からラック質量を引いた値になります。
また、保持力はラック質量分の力（ラック質量×9.807）を引いた値になります。
ガイドなどで負荷を受けて水平方向に動かす場合、負荷質量が最大可搬質量以下になるようにご使用ください。

●最大オーバーハング荷重

ストローク mm	最大オーバーハング荷重 N
100	12
200	8

規格表

■リニアヘッド／モーター

型番	ストローク mm	ラック全長L mm	質量（ラック質量を含む） kg	ラック質量 kg
OLF（B）□N-1R■	100	160.2	0.56	0.05
OLF（B）□N-2R■	200	260.7	0.6	0.09

【ご注意】

ドグを使用した場合、ストロークがとれなくなるものもあります。

■コンデンサ

単位：mm

型番	コンデンサ型番	A	B	C	D	E	質量 g
OLF（B）□N-■RA	CH18	33.5	12.5	24	43.5	11.5	25
OLF（B）□N-■RC	CH04B	33.5	12.5	24	43.5	11.5	25

型番中の□には、基本速度を表す数字が入ります。
型番中の■には、ストロークを表す数字が入ります。

型番リスト

表示件数

型番

電圧

(V)

ラック移動方向

ラック基本速度

(mm/s)

ストローク

最大可搬質量

最小発注数量

100	平行	5	100	10	1個
200	平行	5	100	10	1個
100	平行	5	200	10	1個
200	平行	5	200	10	1個
100	平行	10	100	6.3	1個
200	平行	10	100	6.3	1個
100	平行	10	200	6.3	1個
200	平行	10	200	6.3	1個
100	平行	20	100	3.8	1個
200	平行	20	100	3.8	1個
100	平行	20	200	3.8	1個
200	平行	20	200	3.8	1個
100	垂直	5	100	10	1個
200	垂直	5	100	10	1個
100	垂直	5	200	10	1個
200	垂直	5	200	10	1個
100	垂直	10	100	6.3	1個
200	垂直	10	100	6.3	1個
100	垂直	10	200	6.3	1個
200	垂直	10	200	6.3	1個
100	垂直	20	100	3.8	1個
200	垂直	20	100	3.8	1個
100	垂直	20	200	3.8	1個
200	垂直	20	200	3.8	1個

通常単価(税別) (税込単価)	通常出荷日

30,453円 ( 33,498円 )	14日目
30,736円 ( 33,810円 )	14日目
32,978円 ( 36,276円 )	14日目
33,034円 ( 36,337円 )	14日目
29,774円 ( 32,751円 )	14日目
29,974円 ( 32,971円 )	14日目
30,258円 ( 33,284円 )	14日目
30,459円 ( 33,505円 )	14日目
29,774円 ( 32,751円 )	14日目
29,974円 ( 32,971円 )	14日目
30,258円 ( 33,284円 )	14日目
30,459円 ( 33,505円 )	14日目
29,249円 ( 32,174円 )	14日目
30,736円 ( 33,810円 )	14日目
31,023円 ( 34,125円 )	14日目
31,315円 ( 34,447円 )	14日目
29,774円 ( 32,751円 )	14日目
29,974円 ( 32,971円 )	14日目
30,258円 ( 33,284円 )	14日目
30,459円 ( 33,505円 )	14日目
29,774円 ( 32,751円 )	14日目
30,719円 ( 33,791円 )	14日目
31,842円 ( 35,026円 )	14日目
30,459円 ( 33,505円 )	14日目

詳細情報

基本情報

基本情報

LHリニアヘッドレバーシブルモーター付 0Lタイプです。
【特長】
・最大可搬質量は基本速度によって異なります。

カタログ

カタログ (見開き版)

一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
