超低速シンクロナスモーター SMKシリーズ

Name: 超低速シンクロナスモーター SMKシリーズ
Brand: オリエンタルモーター
SKU: 221000802869
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 8,136円～22,417円

税込単価: 8,950円～24,659円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

インダクションモーター Kシリーズ用平行軸ギヤヘッド

4.4

通常価格(税別)： 6,003円 (税込価格：6,603円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

インダクションモーター Kシリーズ

4.4

通常価格(税別)： 6,222円 (税込価格：6,844円)

通常出荷日：在庫品1日目

【特長】・超低速シンクロナスモーターは、瞬時正逆転が可能な連続定格の同期モータ...

詳細情報を確認する

モータ種類
超低速シンクロナス
電源
単相
環境
標準
電磁ブレーキ・クラッチ
なし

未確定：候補が42型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

□42mm:モーター

SMK014K-A、SMK014K-B

超低速シンクロナスモーター SMKシリーズ □42㎜:モーターSMK014K-A/B外形図

* 両軸シャフトのフライスカットの長さは15±0.25です。

SMK014A-A、SMK014A-B、SMK014MA-A、SMK014MA-B

超低速シンクロナスモーター SMKシリーズ □42㎜:モーターSMK014A-A/B、SMK014MA-A/B外形図

* 両軸シャフトのフライスカットの長さは15±0.25です。

□42mm:ギヤードモーター

SMK0A-□A、SMK0A-□B

超低速シンクロナスモーター SMKシリーズ □42㎜:ギヤードモーターSMK0A-□A/□B外形図

* 両軸シャフトのフライスカットの長さは15±0.25です。

□56.4mm:モーター

SMK237A-A、SMK237A-B

超低速シンクロナスモーター SMKシリーズ □56.4㎜:モーターSMK237A-A/B外形図

□85mm:モーター

SMK5100A-A、SMK5100C-A、SMK5100A-B、SMK5100C-B

超低速シンクロナスモーター SMKシリーズ □85㎜:モーターSMK5100A/C-A、SMK5100A/C-B外形図

□85mm:モーター

SMK5160A-A、SMK5160A-B

超低速シンクロナスモーター SMKシリーズ □85㎜:モーターSMK5160A-A/B外形図

□60mm:モーター/ギヤヘッド

超低速シンクロナスモーター SMKシリーズ □60㎜:モーター/ギヤヘッド外形図

□90mm:モーター/ギヤヘッド

超低速シンクロナスモーター SMKシリーズ □90㎜:モーター/ギヤヘッド外形図

規格表

□60mm:モーター/ギヤヘッド

□90mm:モーター/ギヤヘッド

製品仕様

モーター

型番		電圧 V	周波数 Hz	電流 A	トルク N・m	回転速度 r/min	静止保持トルク mN・m	ローター慣性モーメント J:×10^-7kg・m²	コンデンサ容量 μF	外部抵抗
片軸シャフト	両軸シャフト	電圧 V	周波数 Hz	電流 A	トルク N・m	回転速度 r/min	静止保持トルク mN・m	ローター慣性モーメント J:×10^-7kg・m²	コンデンサ容量 μF	Ω	W
SMK014K-A (ZP)	SMK014K-B (ZP)	単相24	50	0.19	0.14	60	10	55	12	-	-
SMK014K-A (ZP)	SMK014K-B (ZP)	単相24	60	0.21	0.13	72	10	55	12	-	-
SMK014A-A (ZP)	SMK014A-B (ZP)	単相100	50	0.043	0.11	60	9	55	0.6	-	-
		単相100	60	0.046	0.12	72
		単相115	60	0.053	0.13	72
SMK014MA-A (ZP)	SMK014MA-B (ZP)	単相100	50	0.043	0.11	30	4.5	55	0.6	-	-
		単相100	60	0.046	0.12	36
		単相115	60	0.053	0.13	36
SMK237A-A (ZP)	SMK237A-B (ZP)	単相100	50	0.08	0.37	60	25	300	1.2	-	-
		単相100	60	0.09	0.37	72
		単相115	60	0.10	0.37	72
SMK216A-GN (ZP)	SMK216A-GNB (ZP)	単相100	50	0.08	0.16	60	15	120	1.2	-	-
		単相100	60	0.09	0.16	72
		単相115	60	0.10	0.16	72
SMK5100A-A (ZP)	SMK5100A-B (ZP)	単相100	50	0.17	1.02	60	36	1400	2.5	400	30
		単相100	60	0.20	1.02	72
		単相115	60	0.21	1.12	72
SMK5100C-A (ZP)	SMK5100C-B (ZP)	単相200	50	0.09	1.02	60	36	1400	0.6	1500	30
		単相200	60	0.11	1.02	72
		単相230	50	0.10	1.12	60
		単相230	60	0.11	1.12	72
SMK5160A-A (ZP)	SMK5160A-B (ZP)	単相100	50	0.23	1.6	60	89	2700	2.5	400	30
		単相100	60	0.26	1.8	72
		単相115	60	0.28	2.1	72
SMK550A-GN (ZP)	SMK550A-GNB (ZP)	単相100	50	0.06	0.5	60	36	1400	0.6	400	30
		単相100	60	0.07	0.5	72
		単相115	60	0.07	0.5	72
SMK550C-GN (ZP)	SMK550C-GNB (ZP)	単相200	50	0.06	0.5	60	36	1400	0.35	2000	30
		単相200	60	0.06	0.5	72
		単相230	50	0.07	0.5	60
		単相230	60	0.07	0.5	72

SMK014□は、規格認定品ではありません。

(ZP):インピーダンスプロテクトされています。

ギヤードモーター

型番		電圧 V	周波数 Hz	電流 A	回転速度*1 r/min	静止保持トルク*2 mN・m	ローター慣性モーメント J:×10^-7kg・m²	コンデンサ容量 μF
片軸シャフト	両軸シャフト	電圧 V	周波数 Hz	電流 A	回転速度*1 r/min	静止保持トルク*2 mN・m	ローター慣性モーメント J:×10^-7kg・m²	コンデンサ容量 μF
SMK0A-□A (ZP)	SMK0A-□B (ZP)	単相100	50	0.043	60	9	55	0.6
		単相100	60	0.046	72
		単相115	60	0.053	72

*1 50Hz:ギヤ出力軸回転速度=60/減速比(r/min) 60Hz:ギヤ出力軸回転速度=72/減速比(r/min)
*2 ギヤ出力軸での静止保持トルクは、減速比倍になります。その際、ギヤ出力軸の許容トルクを超えないようにしてください。
(ZP):インピーダンスプロテクトされています。

製品仕様

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50Hzまたは60Hz、AC1.5kV(SMK014KはAC0.5kV)を1分間印加しても異常を認めません。
温度上昇	常温常湿において定格運転後、温度計法で外被測定した値が55℃以下です。
耐熱クラス	UL/CSA規格:105(A)、EN規格:120(E)
過熱保護装置	インピーダンスプロテクト
使用周囲温度	-10～+40℃(凍結のないこと)
シャフト振れ	0.05T.I.R.(mm)*1
取付インローのシャフトに対する同心度	0.075T.I.R.(mm)*1
取付面のシャフトに対する直角度	0.075T.I.R.(mm)*1
ラジアルプレイ*2	0.025mm Max.(荷重5N)
アキシャルプレイ*3	0.075mm Max.(荷重10N)
角度精度	±3.6°

*1 T.I.R.(Total Indicator Reading):基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。
*2 ラジアルプレイ:モーターシャフトの先端に垂直方向の荷重5Nをかけたときの、ラジアル方向のシャフト位置の変位量です。
*3 アキシャルプレイ:モーターシャフトに軸方向の荷重10Nをかけたときの、軸方向のシャフト位置の変位量です。

使用例

起動・停止を繰り返す搬送コンベアなどに最適です。

正逆転も連続で繰り返すことができます。

巻き下げ運転が可能

巻き下げ状態でも一定速度で回転します。上下動を同じ速度で駆動したいエレベーター機構などにも適しています。

特長

低速・同期回転

電源周波数に正確に同期して回転します。
負荷が変動しても回転速度は変わりません。
50Hzのとき 60r/min(30r/min)*
60Hz のとき 72r/min(36r/min)*
*( )は、SMK014MA-□の値です。

連続定格コンデンサランモーター

コンデンサのみで簡単に駆動できるコンデンサランモーターです(SMK5タイプは外部抵抗も必要)。正逆転動作でも連続定格で駆動できます。

優れた起動・停止・反転特性

モーター許容負荷慣性以内であれば、モーターは電源周波数の1.5サイクル(50Hzのとき0.03秒、60Hzのとき0.025秒)以内で起動・停止・正逆転がおこなえます。

負荷保持が可能

超低速シンクロナスモーターは、ステッピングモーターと同じ構造でローターに永久磁石を使用しているため、そのままでも若干の保持力があります。ギヤヘッドを使用することで比較的大きな保持力を利用することができます。

直流電源を使用すれば、ステッピングモーターのように保持トルクを発生させることもできます。直流励磁→デジタルカタログA-199ページ

型式表示方法

品名の見方

技術情報

ギヤヘッド取付時の許容トルク

モーター／ギヤヘッド

単位=N・m

回転方向は色がモーターと同方向を示します。他は逆方向になります。

ギヤードモーター

単位=N・m

回転方向は色がモーターと同方向を示します。他は逆方向になります。

許容オーバーハング荷重・許容スラスト荷重

モーター、ギヤードモーター

モータータイプ	許容オーバーハング荷重N					許容スラスト荷重 N
	シャフト先端からの距離mm
	0	5	10	15	20
SMK014	20	25	34	52	-	モーターの質量以下
SMK237	54	67	89	130	-
SMK5100、SMK5160	260	290	340	390	480
SMK0A-□	10	15	20	30	-	15

ギヤヘッド

品名	減速比	許容オーバーハング荷重N		許容スラスト荷重 N
品名	減速比	シャフト先端から 10mm	シャフト先端から 20mm	許容スラスト荷重 N
2GN□K	3～18	50	80	30
2GN□K	25～180	120	180	30
5GN□K	3～18	250	350	100
5GN□K	25～180	300	450	100

許容負荷慣性モーメントJ

モーター軸に直結する慣性負荷が大きくなると、起動、停止および反転特性が変化します。正常な動作ができる慣性負荷の限度を許容負荷慣性と呼びます。慣性負荷が大きすぎると、モーターが振動したり逆転する場合があります。
負荷との結合には、フレキシブルカップリングなどをご使用ください。

モーター軸における許容負荷慣性モーメントJ

品名	モーター軸における許容負荷慣性モーメント ×10^-4kg・m²
SMK014K-A、SMK014K-B	0.35
SMK014A-A、SMK014A-B SMK014MA-A、SMK014MA-B	0.275
SMK237A-A、SMK237A-B	2.5
SMK216A-GN、SMK216A-GNB	0.6
SMK5100□-A、SMK5100□-B SMK550□-GN、SMK550□-GNB	7
SMK5160A-A、SMK5160A-B	12

ギヤヘッドの許容負荷慣性モーメントJ

モーター／ギヤヘッド

品名		減速比
品名		3	3.6	5	6	7.5	9	12.5	15	18	25
SMK216A-GN SMK216A-GNB	2GN□K	5.4	7.7	15	21.6	33.7	48.6	93.7	135	155	155
SMK550□-GN SMK550□-GNB	5GN□K	63	90.7	175	252	393.7	567	1093	1575	1875	1875

品名		減速比
品名		30	36	50	60	75	90	100	120	150	180
SMK216A-GN SMK216A-GNB	2GN□K	155	155	155	155	155	155	155	155	155	155
SMK550□-GN SMK550□-GNB	5GN□K	1875	1875	1875	1875	1875	1875	1875	1875	1875	1875

単位=×10^-4kg・m²

ギヤードモーター

品名	減速比
品名	3	3.6	7.5	9	15	18	30	36	50	60	100	120
SMK0A-□A SMK0A-□B	2.4	3.5	15	22	40	40	40	40	40	40	40	40

単位=×10^-4kg・m²

SMK0A-□Bの反出力軸側の許容負荷慣性モーメントは、0.275×10^-4kg・m²です。

型番リスト

表示件数

型番

種類

角フランジ寸法 A

(mm)

減速比

電圧

(V)

軸端形状

シャフト形状

モータートルク

(N/m)

回転速度

(r/min)

最小発注数量

モータ単体	42	-	100 ～ 115	丸シャフトタイプ	片軸	0.14	60/72	1個
モータ単体	42	-	100 ～ 115	丸シャフトタイプ	両軸	0.14	60/72	1個
モータ単体	42	-	100 ～ 115	丸シャフトタイプ	片軸	0.14	30/36	1個
モータ単体	42	-	100 ～ 115	丸シャフトタイプ	両軸	0.14	30/36	1個
[セット品] モータコンビ	42	3	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	3	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	3.6	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	3.6	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	7.5	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	7.5	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	9	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	9	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	15	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	15	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	18	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	18	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	30	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	30	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	36	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	36	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	50	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	50	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	60	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	60	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	100	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	100	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
[セット品] モータコンビ	42	120	100 ～ 115	丸シャフトタイプ	片軸	-	-	1個
[セット品] モータコンビ	42	120	100 ～ 115	丸シャフトタイプ	両軸	-	-	1個
モータ単体	60	-	100 ～ 115	歯切りシャフトタイプ	片軸	0.16	60/72	1個
モータ単体	60	-	100 ～ 115	歯切りシャフトタイプ	両軸	0.16	60/72	1個
モータ単体	56.4	-	100 ～ 115	丸シャフトタイプ	片軸	0.37	60/72	1個
モータ単体	56.4	-	100 ～ 115	丸シャフトタイプ	両軸	0.37	60/72	1個
モータ単体	85	-	100 ～ 115	丸シャフトタイプ	片軸	1	60/72	1個
モータ単体	85	-	100 ～ 115	丸シャフトタイプ	両軸	1	60/72	1個
モータ単体	85	-	200 ～ 230	丸シャフトタイプ	片軸	1	60/72	1個
モータ単体	85	-	200 ～ 230	丸シャフトタイプ	両軸	1	60/72	1個
モータ単体	85	-	100 ～ 115	丸シャフトタイプ	片軸	1.6	60/72	1個
モータ単体	85	-	100 ～ 115	丸シャフトタイプ	両軸	1.6	60/72	1個
モータ単体	90	-	100 ～ 115	歯切りシャフトタイプ	片軸	0.5	60/72	1個
モータ単体	90	-	100 ～ 115	歯切りシャフトタイプ	両軸	0.5	60/72	1個
モータ単体	90	-	200 ～ 230	歯切りシャフトタイプ	片軸	0.5	60/72	1個
モータ単体	90	-	200 ～ 230	歯切りシャフトタイプ	両軸	0.5	60/72	1個

通常単価(税別) (税込単価)	通常出荷日

8,456円 ( 9,302円 )	在庫品1日目当日出荷可能
8,136円 ( 8,950円 )	14日目
8,456円 ( 9,302円 )	在庫品1日目当日出荷可能
8,310円 ( 9,141円 )	14日目
13,266円 ( 14,593円 )	在庫品1日目当日出荷可能
13,395円 ( 14,735円 )	14日目
13,642円 ( 15,006円 )	14日目
13,395円 ( 14,735円 )	14日目
13,642円 ( 15,006円 )	14日目
13,730円 ( 15,103円 )	14日目
14,346円 ( 15,781円 )	14日目
13,395円 ( 14,735円 )	14日目
14,578円 ( 16,036円 )	14日目
13,979円 ( 15,377円 )	14日目
13,590円 ( 14,949円 )	14日目
13,979円 ( 15,377円 )	14日目
14,768円 ( 16,245円 )	在庫品1日目当日出荷可能
14,452円 ( 15,897円 )	14日目
14,768円 ( 16,245円 )	14日目
14,452円 ( 15,897円 )	14日目
14,622円 ( 16,084円 )	14日目
14,452円 ( 15,897円 )	14日目
14,265円 ( 15,692円 )	14日目
14,452円 ( 15,897円 )	14日目
15,038円 ( 16,542円 )	14日目
15,215円 ( 16,737円 )	14日目
15,915円 ( 17,507円 )	14日目
15,215円 ( 16,737円 )	14日目
8,775円 ( 9,653円 )	在庫品1日目当日出荷可能
9,187円 ( 10,106円 )	14日目
9,503円 ( 10,453円 )	在庫品1日目当日出荷可能
9,284円 ( 10,212円 )	14日目
14,489円 ( 15,938円 )	在庫品1日目当日出荷可能
14,913円 ( 16,404円 )	14日目
16,564円 ( 18,220円 )	14日目
16,754円 ( 18,429円 )	14日目
22,417円 ( 24,659円 )	14日目
21,254円 ( 23,379円 )	14日目
14,439円 ( 15,883円 )	14日目
15,493円 ( 17,042円 )	14日目
16,564円 ( 18,220円 )	在庫品1日目当日出荷可能
15,120円 ( 16,632円 )	14日目

詳細情報

基本情報

基本情報

【特長】
・超低速シンクロナスモーターは、瞬時正逆転が可能な連続定格の同期モーターです
・ステッピングモーターと同じ構造ですが、交流電源で簡単に駆動ができることから、ACステッピングモーターとも呼ばれています
・電源周波数に正確に同期して回転します
・負荷が変動しても回転速度は変わりません
・コンデンサのみで簡単に駆動できるコンデンサランモーターです（SMK5タイプは外部抵抗も必要）
・正逆転動作でも連続定格で駆動できます
・モーター許容負荷慣性以内であれば、モーターは電源周波数の1.5サイクル（50Hzのとき0.03秒、60Hzのとき0.025秒）以内で起動・停止・正逆転がおこなえます
・起動・停止を繰り返す搬送コンベアなどに最適です
・巻き下げ状態でも一定速度で回転します
・上下動を同じ速度で駆動したいエレベーター機構などにも適しています
・超低速シンクロナスモーターは、ステッピングモーターと同じ構造でローターに永久磁石を使用しているため、そのままでも若干の保持力があります
・ギヤヘッドを使用することで比較的大きな保持力を利用することができます
・振動吸収用のクリーンダンパや、原点出し用のスリット板などの取り付けに便利です

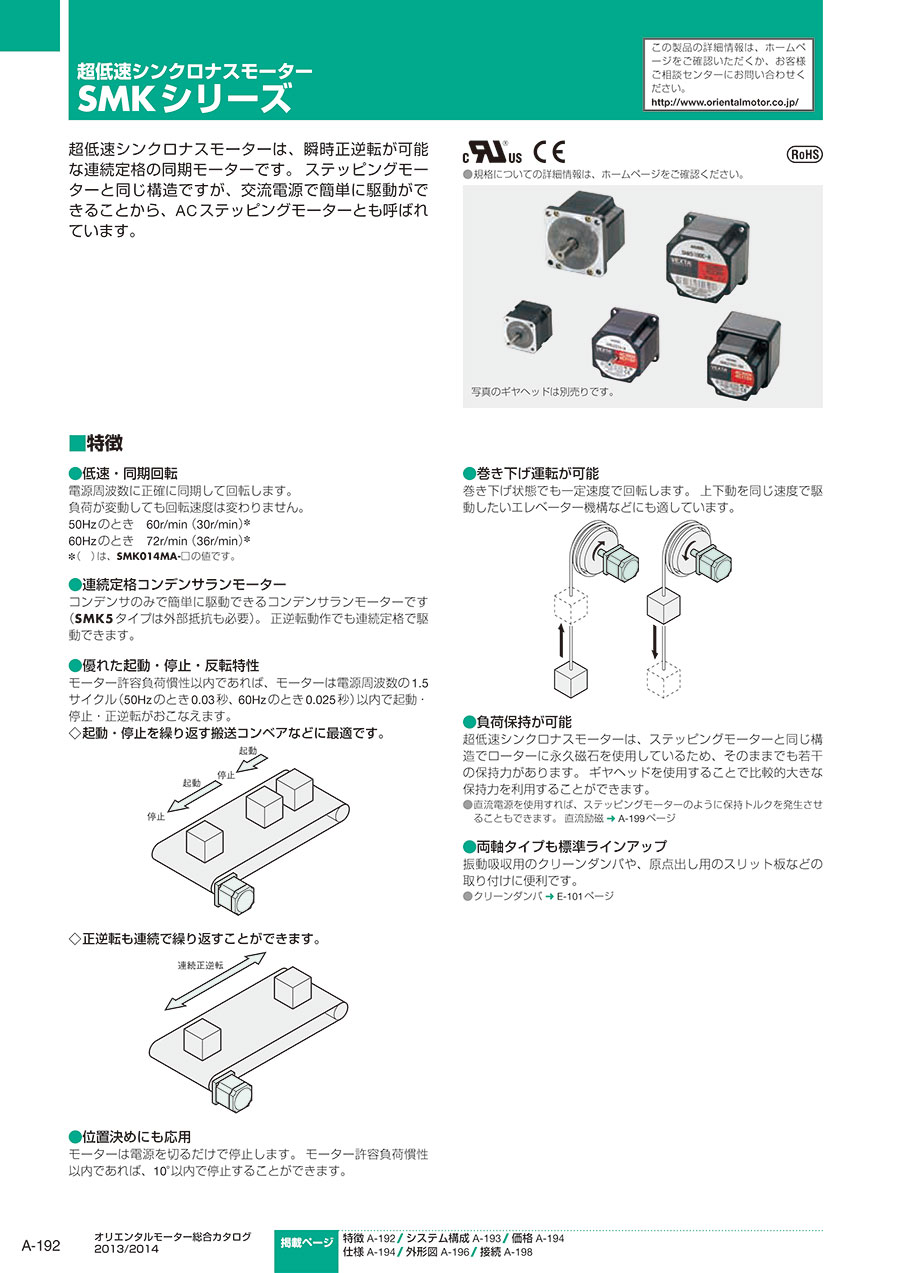

カタログ

カタログ (見開き版)

一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

商品担当おすすめ

オリエンタルモーター
インダクションモーター Kシリーズ
オリエンタルモーター
インダクションモーター Kシリーズ用平行軸ギヤヘッド
オリエンタルモーター
ユニットタイプスピードコントロールモーター USシリーズ　過熱保護装置タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超低速シンクロナスモーター SMKシリーズのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

検査治具の回転機構に使用

満足度：5.02021/10/28

低速回転するモーターを探してたので使用。コンパクトでありながら電源切るだけでピタっと止まるので中々使い勝手が良い

0人が参考にしています。

ストローク運転

満足度：5.02017/10/17

負荷のあまりかからない低速でのストローク運転では他のギヤードモーター類と比較して非常に安価なためコスト低減になる。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品超低速シンクロナスモーター SMKシリーズ	超低速シンクロナスモーター SMKシリーズ AC電源用	リアクションシンクロナスモーター Kシリーズ	スピードコントロールモーターインダクションタイプ Kシリーズ	トルクモーターワールドKシリーズ	スピードコントロールモーターレバーシブルタイプ Kシリーズ
メーカー	オリエンタルモーター	オリエンタルモーター	オリエンタルモーター	オリエンタルモーター	オリエンタルモーター	オリエンタルモーター
通常価格	8,136円-	8,050円 -	7,558円 -	8,468円 -	9,530円 -	8,663円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	31日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
モータ種類	超低速シンクロナス	超低速シンクロナス	リアクションシンクロナス	スピードコントロール	トルク	スピードコントロール
電源	単相	単相	単相	単相	単相	単相
環境	標準	標準	標準	標準	標準	標準
電磁ブレーキ・クラッチ	なし	なし	なし	なし	なし	なし
