スピードコントロールモーター ワールドKシリーズ
- 通常単価(税別)
- 8,470円～13,155円
- 税込単価
- 9,317円～14,471円
【特長】・丸シャフトタイプをラインアップしています。・直交軸ギヤヘッド、リニア...
詳細情報を確認する未確定：候補が64型番あります。
商品情報
外形図
6W:丸シャフトタイプ
15W:丸シャフトタイプ
25W:丸シャフトタイプ
40W:丸シャフトタイプ
製品仕様
製品仕様
| 項目 | 仕様 |
|---|---|
| 絶縁抵抗 | 常温常湿において定格運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。 |
| 絶縁耐圧 | 常温常湿において定格運転後、コイルとケース間に50Hzまたは60Hz、AC1.5kVを1分間印加しても異常を認めません。 |
| 温度上昇 | ギャヘッドまたはそれと同等の放熱板*をモーターに装着し、常温常湿において無負荷定格運転後、抵抗法Iこて巻線温度上昇を測定した値が80℃以下です。 |
| 過熱保護装置 | 6Wタイプはインピーダンスプロテクト その他のモーターはサーマルプロテクタ内蔵（自動復帰型） 開放:130±5℃ 復帰:82±15℃ |
| 使用周囲温度 | 110/115V、220/230V:-10～+40℃（凍結のないこと） 100V、200V:-10～+50℃（凍結のないこと） |
| 使用周囲湿度 | 85%以下（結露のないこと） |
| 耐熱クラス | 130（B） |
| 保護等級 | 6W、15W、25W、40W:IP20 ワールドKシリーズ60W:IP40 |
*放熱板のサイズ（材質:アルミニウム）
| モーター出力 | サイズ（mm） | 厚さ（mm） |
|---|---|---|
| 6W | 115×115 | 5 |
| 15W | 125×125 | |
| 25W | 135×135 | |
| 40W | 165×165 | |
| 60W | 200×200 |

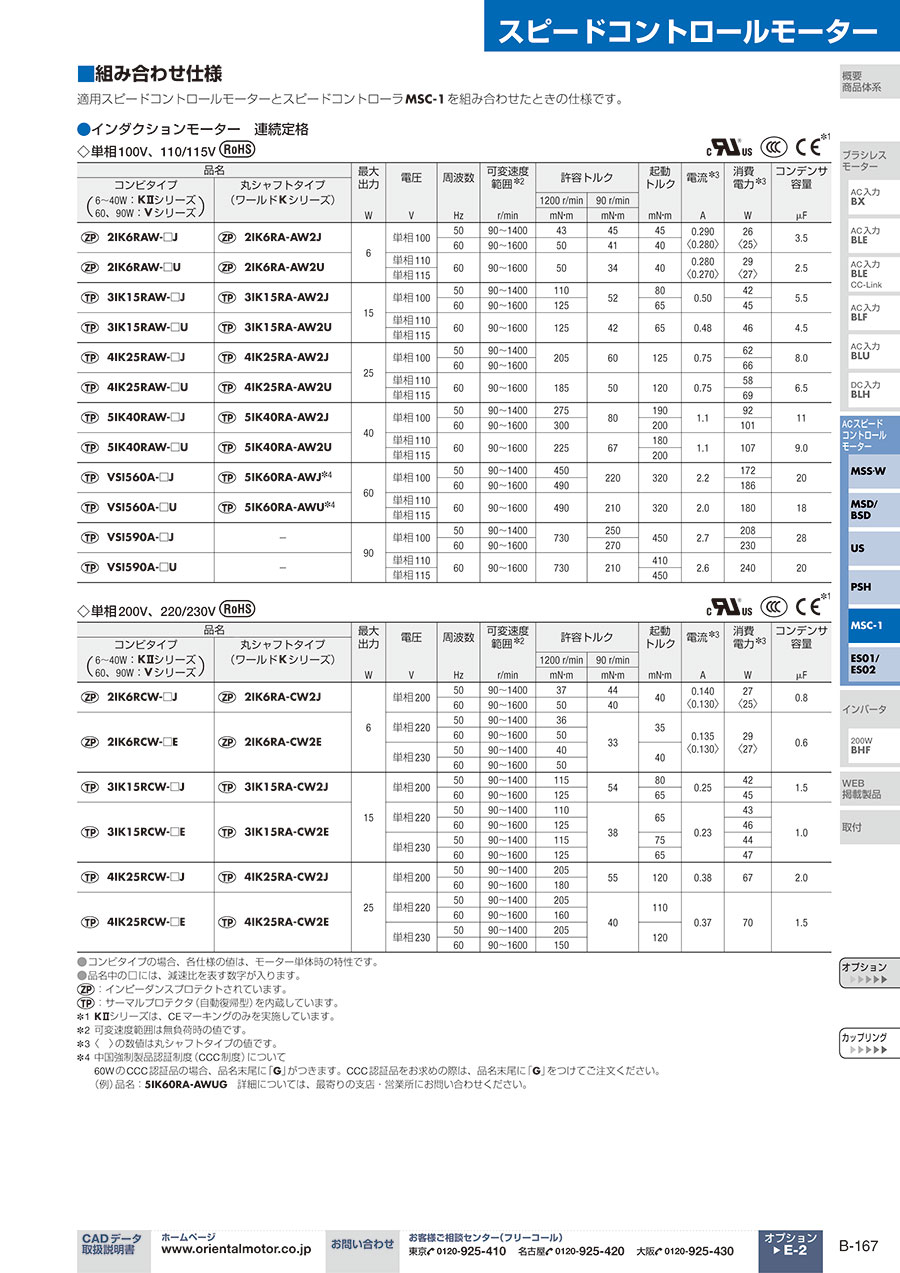

インダクションタイプ:単相100V、110/115V
| 型番 | 最大出力 W | 電圧 V | 周波数 Hz | 可変速度 範囲*1 r/min | 許容トルク | 起動トルク mN・m | 電流*2 A | 消費電力*2 W | コンデンサ 容量 μF | |
|---|---|---|---|---|---|---|---|---|---|---|
| 丸シャフトタイプ （ワールドKシリーズ） | 1200 r/min | 90 r/min | ||||||||
| mN・m | mN・m | |||||||||
| 2IK6RA-AW2J （ZP） | 6 | 単相100 | 50 | 90～1400 | 43 | 45 | 45 | 0.290 <0.280> | 26 <25> | 3.5 |
| 60 | 90～1600 | 50 | 41 | 40 | ||||||
| 2IK6RA-AW2U （ZP） | 単相110 | 60 | 90～1600 | 50 | 34 | 40 | 0.280 <0.270> | 29 <27> | 2.5 | |
| 単相115 | ||||||||||
| 3IK15RA-AW2J （AP） | 15 | 単相100 | 50 | 90～1400 | 110 | 52 | 80 | 0.50 | 42 | 5.5 |
| 60 | 90～1600 | 125 | 65 | 45 | ||||||
| 3IK15RA-AW2U （TP） | 単相110 | 60 | 90～1600 | 125 | 42 | 65 | 0.48 | 46 | 4.5 | |
| 単相115 | ||||||||||
| 4IK25RA-AW2J （TP） | 25 | 単相100 | 50 | 90～1400 | 205 | 60 | 125 | 0.75 | 62 | 8.0 |
| 60 | 90～1600 | 66 | ||||||||
| 4IK25RA-AW2U （TP） | 単相110 | 60 | 90～1600 | 185 | 50 | 120 | 0.75 | 58 | 6.5 | |
| 単相115 | 69 | |||||||||
| 5IK40RA-AW2J （TP） | 40 | 単相100 | 50 | 90～1400 | 275 | 80 | 190 | 1.1 | 92 | 11 |
| 60 | 90～1600 | 300 | 200 | 101 | ||||||
| 5IK40RA-AW2U （TP） | 単相110 | 60 | 90～1600 | 225 | 67 | 180 | 1.1 | 107 | 9.0 | |
| 単相115 | 200 | |||||||||
インダクションタイプ:単相200V、220/230V
| 型番 | 最大出力 W | 電圧 V | 周波数 Hz | 可変速度 範囲*1 r/min | 許容トルク | 起動トルク mN・m | 電流*2 A | 消費電力*2 W | コンデンサ 容量 μF | |
|---|---|---|---|---|---|---|---|---|---|---|
| 丸シャフトタイプ （ワールドKシリーズ） | 1200 r/min | 90 r/min | ||||||||
| mN・m | mN・m | |||||||||
| 2IK6RA-CW2J （ZP） | 6 | 単相200 | 50 | 90～1400 | 37 | 44 | 40 | 0.140 <0.130> | 27 <25> | 0.8 |
| 60 | 90～1600 | 50 | 40 | |||||||
| 2IK6RA-CW2E （ZP） | 単相220 | 50 | 90～1400 | 36 | 33 | 35 | 0.135 <0.130> | 29 <27> | 0.6 | |
| 60 | 90～1600 | 50 | ||||||||
| 単相230 | 50 | 90～1400 | 40 | 40 | ||||||
| 60 | 90～1600 | 50 | ||||||||
| 3IK15RA-CW2J （TP） | 15 | 単相200 | 50 | 90～1400 | 115 | 54 | 80 | 0.25 | 42 | 1.5 |
| 60 | 90～1600 | 125 | 65 | 45 | ||||||
| 3IK15RA-CW2E （TP） | 単相220 | 50 | 90～1400 | 110 | 38 | 65 | 0.23 | 43 | 1.0 | |
| 60 | 90～1600 | 125 | 46 | |||||||
| 単相230 | 50 | 90～1400 | 115 | 75 | 44 | |||||
| 60 | 90～1600 | 125 | 65 | 47 | ||||||
| 4IK25RA-CW2J （TP） | 25 | 単相200 | 50 | 90～1400 | 205 | 55 | 120 | 0.38 | 67 | 2.0 |
| 60 | 90～1600 | 180 | ||||||||
| 4IK25RA-CW2E （TP） | 単相220 | 50 | 90～1400 | 205 | 40 | 110 | 0.37 | 70 | 1.5 | |
| 60 | 90～1600 | 160 | ||||||||
| 単相230 | 50 | 90～1400 | 205 | 120 | ||||||
| 60 | 90～1600 | 150 | ||||||||
| 5IK40RA-CW2J （TP） | 40 | 単相200 | 50 | 90～1400 | 300 | 95 | 200 | 0.57 | 94 | 3.0 |
| 60 | 90～1600 | 320 | 100 | |||||||
| 5IK40RA-CW2E （TP） | 単相220 | 50 | 90～1400 | 300 | 75 | 190 | 0.55 | 96 | 2.3 | |
| 60 | 90～1600 | 280 | 104 | |||||||
| 単相230 | 50 | 90～1400 | 320 | 70 | 200 | 99 | ||||
| 60 | 90～1600 | 260 | 105 | |||||||
- コンビタイプの場合、各仕様の値は、モーター単体時の特性です。
- 型番中の□には、減速比を表す数字が入ります。
（ZP）:インピーダンスプロテクトされています。
（TP）:サーマルプロテクタ（自動復帰型）を内蔵しています。
*1 可変速度範囲は無負荷時の値です。
*2 <>の数値は丸シャフトタイプの値です。
レバーシブルタイプ:単相100V、110/115V
| 型番 | 最大出力 W | 電圧 V | 周波数 Hz | 可変速度 範囲*1 r/min | 許容トルク | 起動トルク mN・m | 電流*2 A | 消費電力*2 W | コンデンサ 容量 μF | |
|---|---|---|---|---|---|---|---|---|---|---|
| 丸シャフトタイプ （ワールドKシリーズ） | 1200 r/min | 90 r/min | ||||||||
| mN・m | mN・m | |||||||||
| 2RK6RA-AW2J （ZP） | 6 | 単相100 | 50 | 90～1400 | 45 | 50 | 50 | 0.340 <0.330> | 31 <30> | 4.5 |
| 60 | 90～1600 | 50 | 45 | |||||||
| 2RK6RA-AW2U （ZP） | 単相110 | 60 | 90～1600 | 50 | 50 | 45 | 0.330 <0.320> | 33 <32> | 3.5 | |
| 単相115 | ||||||||||
| 3RK15RA-AW2J （TP） | 15 | 単相100 | 50 | 90～1400 | 115 | 100 | 100 | 0.61 | 56 | 7.5 |
| 60 | 90～1600 | 125 | 95 | |||||||
| 3RK15RA-AW2U （TP） | 単相110 | 60 | 90～1600 | 125 | 85 | 100 | 0.60 | 60 | 6.0 | |
| 単相115 | ||||||||||
| 4RK25RA-AW2J （TP） | 25 | 単相100 | 50 | 90～1400 | 205 | 125 | 155 | 0.94 | 87 | 10 |
| 60 | 90～1600 | 140 | ||||||||
| 4RK25RA-AW2U （TP） | 単相110 | 60 | 90～1600 | 205 | 110 | 140 | 0.93 | 92 | 8.0 | |
| 単相115 | ||||||||||
| 5RK40RA-AW2J （TP） | 40 | 単相100 | 50 | 90～1400 | 320 | 180 | 280 | 1.47 | 130 | 16 |
| 60 | 90～1600 | 170 | 260 | |||||||
| 5RK40RA-AW2U （TP） | 単相110 | 60 | 90～1600 | 320 | 155 | 240 | 1.47 | 145 | 12 | |
| 単相115 | 260 | |||||||||
- レバーシブルモーターの許容トルク、起動トルクは、簡易ブレーキを付けない状態で表示しています。設計の際には余裕をもってモーターを選定してください。
- コンビタイプの場合、各仕様の値は、モーター単体時の特性です。
- 型番中の□には、減速比を表す数字が入ります。
（ZP）:インピーダンスプロテクトされています。
（TP）:サーマルプロテクタ（自動復帰型）を内蔵しています。
*1 可変速度範囲は無負荷時の値です。
*2 <>の数値は丸シャフトタイプの値です。
レバーシブルタイプ:単相200V、220/230V
| 型番 | 最大出力 W | 電圧 V | 周波数 Hz | 可変速度 範囲*1 r/min | 許容トルク | 起動トルク mN・m | 電流*2 A | 消費電力*2 W | コンデンサ 容量 μF | |
|---|---|---|---|---|---|---|---|---|---|---|
| 丸シャフトタイプ （ワールドKシリーズ） | 1200 r/min | 90 r/min | ||||||||
| mN・m | mN・m | |||||||||
| 2RK6RA-CW2J （ZP） | 6 | 単相200 | 50 | 90～1400 | 40 | 50 | 50 | 0.160 <0.155> | 31 <30> | 1.0 |
| 60 | 90～1600 | 48 | 45 | |||||||
| 2RK6RA-CW2E （ZP） | 単相220 | 50 | 90～1400 | 42 | 50 | 45 | 0.155 | 34 <32> | 0.8 | |
| 60 | 90～1600 | 50 | ||||||||
| 単相230 | 50 | 90～1400 | 46 | 50 | ||||||
| 60 | 90～1600 | 50 | 45 | |||||||
| 3RK15RA-CW2J （TP） | 15 | 単相200 | 50 | 90～1400 | 125 | 105 | 100 | 0.31 | 60 | 1.8 |
| 60 | 90～1600 | 95 | ||||||||
| 3RK15RA-CW2E （TP） | 単相220 | 50 | 90～1400 | 125 | 87 | 100 | 0.30 | 63 | 1.5 | |
| 60 | 90～1600 | |||||||||
| 単相230 | 50 | 90～1400 | ||||||||
| 60 | 90～1600 | |||||||||
| 4RK25RA-CW2J （TP） | 25 | 単相200 | 50 | 90～1400 | 205 | 130 | 160 | 0.52 | 92 | 3.0 |
| 60 | 90～1600 | 125 | 140 | |||||||
| 4RK25RA-CW2E （TP） | 単相220 | 50 | 90～1400 | 205 | 115 | 140 | 0.50 | 95 | 2.5 | |
| 60 | 90～1600 | 110 | ||||||||
| 単相230 | 50 | 90～1400 | 115 | 155 | ||||||
| 60 | 90～1600 | 110 | 140 | |||||||
| 5RK40RA-CW2J （TP） | 40 | 単相200 | 50 | 90～1400 | 320 | 200 | 270 | 0.76 | 135 | 4.0 |
| 60 | 90～1600 | |||||||||
| 5RK40RA-CW2E （TP） | 単相220 | 50 | 90～1400 | 320 | 180 | 270 | 0.75 | 140 | 3.5 | |
| 60 | 90～1600 | 170 | 260 | |||||||
| 単相230 | 50 | 90～1400 | 170 | 270 | ||||||
| 60 | 90～1600 | 260 | ||||||||
- レバーシブルモーターの許容トルク、起動トルクは、簡易ブレーキを付けない状態で表示しています。設計の際には余裕をもってモーターを選定してください。
- コンビタイプの場合、各仕様の値は、モーター単体時の特性です。
- 型番中の□には、減速比を表す数字が入ります。
（ZP）:インピーダンスプロテクトされています。
（TP）:サーマルプロテクタ（自動復帰型）を内蔵しています。
*1 可変速度範囲は無負荷時の値です。
*2 <>の数値は丸シャフトタイプの値です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,259円 ( 10,185円 ) | 9日目 |
8,787円 ( 9,666円 ) | 9日目 |
8,787円 ( 9,666円 ) | 9日目 |
8,787円 ( 9,666円 ) | 9日目 |
9,259円 ( 10,185円 ) | 9日目 |
9,259円 ( 10,185円 ) | 9日目 |
8,470円 ( 9,317円 ) | 9日目 |
9,239円 ( 10,163円 ) | 9日目 |
9,397円 ( 10,337円 ) | 9日目 |
9,397円 ( 10,337円 ) | 9日目 |
9,387円 ( 10,326円 ) | 9日目 |
9,387円 ( 10,326円 ) | 9日目 |
9,908円 ( 10,899円 ) | 9日目 |
9,397円 ( 10,337円 ) | 9日目 |
9,387円 ( 10,326円 ) | 9日目 |
9,874円 ( 10,861円 ) | 9日目 |
8,976円 ( 9,874円 ) | 9日目 |
9,082円 ( 9,990円 ) | 9日目 |
9,818円 ( 10,800円 ) | 9日目 |
9,818円 ( 10,800円 ) | 9日目 |
9,414円 ( 10,355円 ) | 9日目 |
8,976円 ( 9,874円 ) | 9日目 |
10,187円 ( 11,206円 ) | 9日目 |
10,358円 ( 11,394円 ) | 9日目 |
9,397円 ( 10,337円 ) | 9日目 |
9,397円 ( 10,337円 ) | 9日目 |
10,429円 ( 11,472円 ) | 9日目 |
10,429円 ( 11,472円 ) | 9日目 |
10,318円 ( 11,350円 ) | 9日目 |
9,397円 ( 10,337円 ) | 9日目 |
10,429円 ( 11,472円 ) | 9日目 |
10,097円 ( 11,107円 ) | 9日目 |
10,429円 ( 11,472円 ) | 9日目 |
10,526円 ( 11,579円 ) | 9日目 |
11,085円 ( 12,194円 ) | 9日目 |
10,534円 ( 11,587円 ) | 9日目 |
11,007円 ( 12,108円 ) | 9日目 |
11,007円 ( 12,108円 ) | 9日目 |
11,085円 ( 12,194円 ) | 9日目 |
11,085円 ( 12,194円 ) | 9日目 |
10,324円 ( 11,356円 ) | 9日目 |
10,324円 ( 11,356円 ) | 9日目 |
11,460円 ( 12,606円 ) | 9日目 |
11,460円 ( 12,606円 ) | 9日目 |
10,484円 ( 11,532円 ) | 9日目 |
10,324円 ( 11,356円 ) | 9日目 |
12,074円 ( 13,281円 ) | 9日目 |
11,460円 ( 12,606円 ) | 9日目 |
11,460円 ( 12,606円 ) | 9日目 |
11,460円 ( 12,606円 ) | 9日目 |
11,870円 ( 13,057円 ) | 9日目 |
12,494円 ( 13,743円 ) | 9日目 |
12,005円 ( 13,206円 ) | 9日目 |
11,460円 ( 12,606円 ) | 9日目 |
12,439円 ( 13,683円 ) | 9日目 |
13,155円 ( 14,471円 ) | 9日目 |
12,247円 ( 13,472円 ) | 9日目 |
12,247円 ( 13,472円 ) | 9日目 |
12,543円 ( 13,797円 ) | 9日目 |
12,543円 ( 13,797円 ) | 9日目 |
