電磁ブレーキ付モーター ワールドKシリーズ
- 通常単価(税別)
- 15,419円～32,525円
- 税込単価
- 16,961円～35,778円
【特長】・全機種が各種安全規格に適合し、過熱保護装置を内蔵しています・グローバル電圧対応・装置の省スペ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
6W
■モーター／ギヤヘッド
■丸シャフトタイプのシャフト部
シャフト部を除くモーター外形は、歯切りシャフトタイプと同じです。
15W
■モーター／ギヤヘッド
■丸シャフトタイプのシャフト部
シャフト部を除くモーター外形は、歯切りシャフトタイプと同じです。
25W
■モーター／ギヤヘッド
■丸シャフトタイプのシャフト部
シャフト部を除くモーター外形は、歯切りシャフトタイプと同じです。

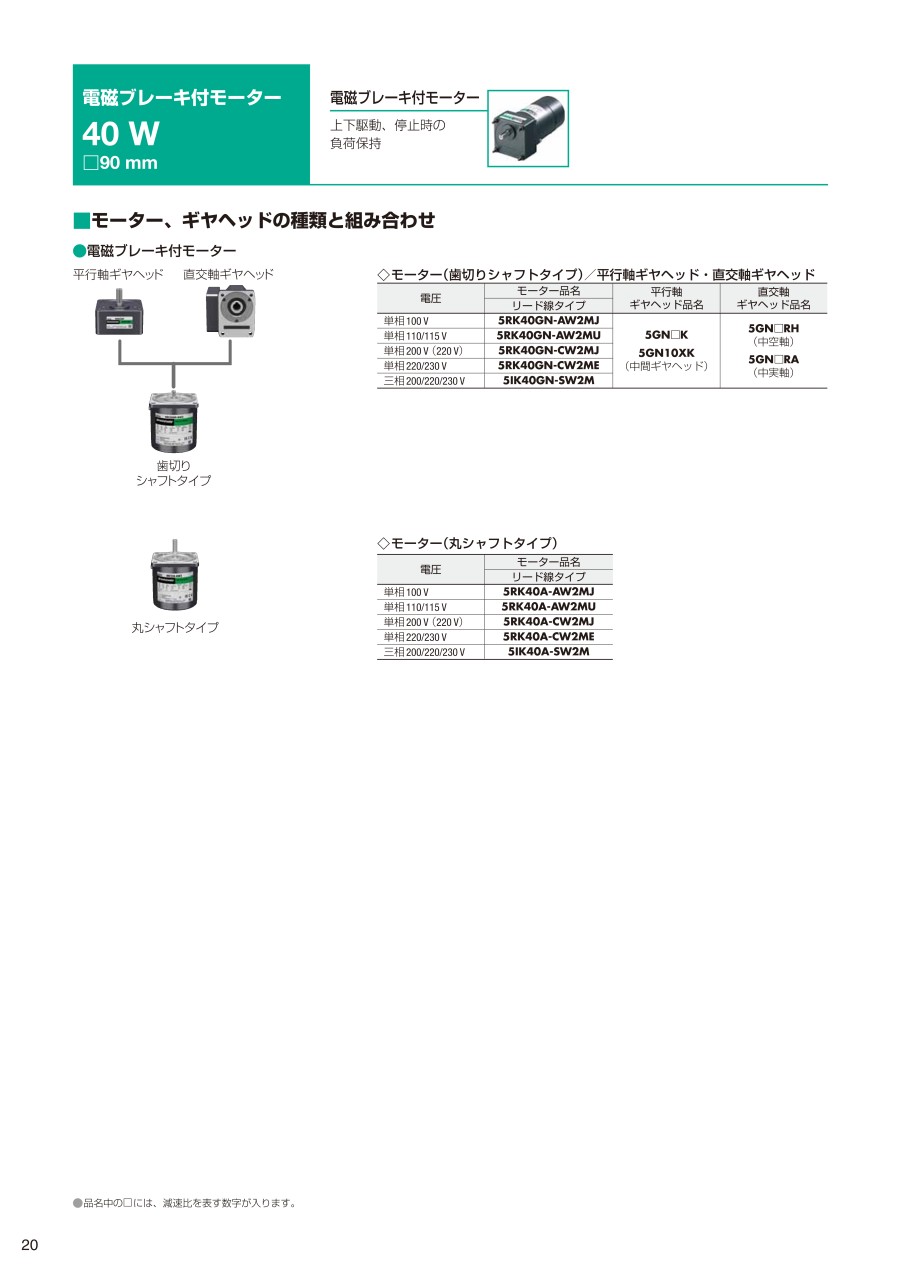

40W
■モーター／ギヤヘッド
■丸シャフトタイプのシャフト部
シャフト部を除くモーター外形は、歯切りシャフトタイプと同じです。
60W
■モーター／ギヤヘッド
■丸シャフトタイプのシャフト部
シャフト部を除くモーター外形は、歯切りシャフトタイプと同じです。
90W
■モーター／ギヤヘッド
■丸シャフトタイプのシャフト部
シャフト部を除くモーター外形は、歯切りシャフトタイプと同じです。
コンデンサ（単相モーターに付属）
製品仕様
仕様
■モーター部
レバーシブルモーターと同様の簡易ブレーキは、内蔵していません。
：インビーダンスプロテクトされています。
：サーマルプロテクタ（自動復帰型）を内蔵しています。モーターが何らかの原因で過熱すると、サーマルプロテクタがはたらいてモーターは停止します。（電磁ブレーキへの電力供給は継続され、開放状態のままです。）
モーターの温度が下がると自動的に運転を再開しますので、点検作業は必ず電源を切っておこなってください。
■電磁ブレーキ部（無励磁作動型）
■質量
| 定格出力（W） | モーター型番 | モーター（kg） | ギヤヘッド（kg） | 丸シャフトタイプのシャフト部 質量（kg） |
|---|---|---|---|---|
| 6 | 2RK6GN-AW2M□ 2RK6GN-CW2M□ 2IK6GN-SW2M | 0.9 | 0.4 | 0.9 |
| 15 | 3RK15GN-AW2M□ 3RK15GN-CW2M□ 3IK15GN-SW2M | 1.3 | 0.55 | 1.3 |
| 25 | 4RK25GN-AW2M□ 4RK25GN-CW2M□ 4IK25GN-SW2M | 2.0 | 0.65 | 2.0 |
| 40 | 5RK40GN-AW2M□ 5RK40GN-CW2M□ 5IK40GN-SW2M | 2.8 | 1.5 | 2.8 |
| 60 | 5RK60GE-AW2MJ 5RK60GE-AW2MU 5RK60GE-CW2MJ 5RK60GE-CW2ME 5IK60GE-SW2M | 3.4 | 1.5 | 3.4 |
| 90 | 5RK90GE-AW2MJ 5RK90GE-AW2MU 5RK90GE-CW2MJ 5RK90GE-CW2ME 5IK90GE-SW2M | 3.9 | 1.5 | 3.9 |
- 型番中の□には、付属コンデンサの種類を表すJ、U、Eのいずれかが入ります。
規格表
| モーター型番 | ギヤヘッド型番 | 減速比 | L1 | L2 |
|---|---|---|---|---|
| 2RK6GN-AW2M□ 2RK6GN-CW2M□ 2IK6GN-SW2M | 2GN□K | 3～18 | 30 | 3 |
| 25～180 | 40 | |||
| 3RK15GN-AW2M□ 3RK15GN-CW2M□ 3IK15GN-SW2M | 3GN□K | 3～18 | 32 | 3 |
| 25～180 | 42 | |||
| 4RK25GN-AW2M□ 4RK25GN-CW2M□ 4IK25GN-SW2M | 4GN□K | 3～18 | 32 | 3 |
| 25～180 | 42.5 | |||
| 5RK40GN-AW2M□ 5RK40GN-CW2M□ 5IK40GN-SW2M | 5GN□K | 3～18 | 42 | 3 |
| 25～180 | 60 |
- モーター型番中の□には、付属コンデンサの種類を表すJ、U、Eのいずれかが入ります。
- ギヤヘッド型番中の□には減速比を表す数字が入ります。
■コンデンサ（単相モーターに付属）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,812円 ( 17,393円 ) | 9日目 |
20,592円 ( 22,651円 ) | 9日目 |
17,718円 ( 19,490円 ) | 在庫品1日目当日出荷可能 |
20,592円 ( 22,651円 ) | 9日目 |
20,384円 ( 22,422円 ) | 9日目 |
20,384円 ( 22,422円 ) | 9日目 |
15,905円 ( 17,496円 ) | 9日目 |
15,513円 ( 17,064円 ) | 9日目 |
20,592円 ( 22,651円 ) | 9日目 |
20,592円 ( 22,651円 ) | 9日目 |
15,812円 ( 17,393円 ) | 9日目 |
16,968円 ( 18,665円 ) | 9日目 |
20,384円 ( 22,422円 ) | 9日目 |
20,384円 ( 22,422円 ) | 9日目 |
16,950円 ( 18,645円 ) | 在庫品1日目当日出荷可能 |
15,419円 ( 16,961円 ) | 9日目 |
20,592円 ( 22,651円 ) | 9日目 |
20,592円 ( 22,651円 ) | 9日目 |
15,767円 ( 17,344円 ) | 9日目 |
17,431円 ( 19,174円 ) | 9日目 |
17,611円 ( 19,372円 ) | 9日目 |
17,509円 ( 19,260円 ) | 9日目 |
17,332円 ( 19,065円 ) | 9日目 |
17,332円 ( 19,065円 ) | 9日目 |
17,611円 ( 19,372円 ) | 9日目 |
17,611円 ( 19,372円 ) | 9日目 |
19,142円 ( 21,056円 ) | 9日目 |
17,332円 ( 19,065円 ) | 9日目 |
17,611円 ( 19,372円 ) | 9日目 |
19,666円 ( 21,633円 ) | 9日目 |
19,820円 ( 21,802円 ) | 9日目 |
19,863円 ( 21,849円 ) | 9日目 |
20,463円 ( 22,509円 ) | 9日目 |
19,437円 ( 21,381円 ) | 9日目 |
19,820円 ( 21,802円 ) | 9日目 |
19,820円 ( 21,802円 ) | 9日目 |
21,539円 ( 23,693円 ) | 9日目 |
19,518円 ( 21,470円 ) | 9日目 |
19,820円 ( 21,802円 ) | 9日目 |
21,499円 ( 23,649円 ) | 9日目 |
24,800円 ( 27,280円 ) | 9日目 |
24,979円 ( 27,477円 ) | 在庫品1日目当日出荷可能 |
29,557円 ( 32,513円 ) | 9日目 |
28,912円 ( 31,803円 ) | 9日目 |
31,612円 ( 34,773円 ) | 9日目 |
32,525円 ( 35,778円 ) | 在庫品1日目当日出荷可能 |
25,105円 ( 27,616円 ) | 9日目 |
24,415円 ( 26,857円 ) | 9日目 |
23,823円 ( 26,205円 ) | 9日目 |
24,800円 ( 27,280円 ) | 9日目 |
26,114円 ( 28,725円 ) | 9日目 |
23,459円 ( 25,805円 ) | 9日目 |
24,047円 ( 26,452円 ) | 9日目 |
23,969円 ( 26,366円 ) | 9日目 |
27,580円 ( 30,338円 ) | 9日目 |
27,580円 ( 30,338円 ) | 9日目 |
28,148円 ( 30,963円 ) | 9日目 |
28,148円 ( 30,963円 ) | 9日目 |
27,992円 ( 30,791円 ) | 9日目 |
27,580円 ( 30,338円 ) | 9日目 |
