オリエンタルモーター

レバーシブルモーターワールドKシリーズモーター単体

カタログ |

通常単価(税別): 7,064円～17,958円

税込単価: 7,770円～19,754円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

【特長】・全機種が各種安全規格に適合し、過熱保護装置を内蔵しています。・UL／...

種類
モータ単体
モータ種類
レバーシブル
電源
単相
電磁ブレーキ・クラッチ
なし

ご注意

2022年2月7日以降受注分よりACモーターの一部製品について設計変更がございます。設計変更についてはこちら、対象製品についてはこちらをご確認ください。

未確定：候補が94型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

6W:リード線タイプ

※上記以外の型番についての情報はデジタルカタログをご参照ください。

6W:端子箱付タイプ

適用ケーブル径はφ8～φ12です。

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

型番		出力 W	電圧 V	周波数 Hz	電流 A	起動トルク mN・m	定格トルク mN・m	定格回転速度 r/min	コンデンサ容量 μF
リード線タイプ	端子箱付タイプ	出力 W	電圧 V	周波数 Hz	電流 A	起動トルク mN・m	定格トルク mN・m	定格回転速度 r/min	コンデンサ容量 μF
0RK1GN-AW2J 0RK1A-AW2J	-	1	単相100	50	0.120	8	10	1000	1.8
0RK1GN-AW2J 0RK1A-AW2J	-	1	単相100	60	0.125	8	8	1200	1.8
0RK1GN-AW3U 0RK1A-AW3U	-	1	単相110	60	0.090	8	8	1200	1.2
0RK1GN-AW3U 0RK1A-AW3U	-	1	単相115	60	0.095	8	8	1200	1.2
0RK1GN-CW2J 0RK1A-CW2J	-	1	単相200	50	0.066	8	10	1000	0.45
0RK1GN-CW2J 0RK1A-CW2J	-	1	単相200	60	0.069	8	8	1200	0.45
2RK6GN-AW2J 2RK6A-AW2J	2RK6GN-AW2BJ 2RK6A-AW2BJ	6	単相100	50	0.257	50	49	1150	4.5
2RK6GN-AW2J 2RK6A-AW2J	2RK6GN-AW2BJ 2RK6A-AW2BJ	6	単相100	60	0.307	45	41	1400	4.5
2RK6GN-AW2U 2RK6A-AW2U	2RK6GN-AW2BU 2RK6A-AW2BU	6	単相110	60	0.251	45	41	1450	3.5
2RK6GN-AW2U 2RK6A-AW2U	2RK6GN-AW2BU 2RK6A-AW2BU	6	単相115	60	0.256	45	41	1450	3.5
2RK6GN-CW2J 2RK6A-CW2J	2RK6GN-CW2BJ 2RK6A-CW2BJ	6	単相200	50	0.120	50	49	1150	1.0
2RK6GN-CW2J 2RK6A-CW2J	2RK6GN-CW2BJ 2RK6A-CW2BJ	6	単相200	60	0.138	45	41	1400	1.0
2RK6GN-CW2E 2RK6A-CW2E	2RK6GN-CW2BE 2RK6A-CW2BE	6	単相220	50	0.113	45	49	1150	0.8
			単相220	60	0.117	45	41	1450
			単相230	50	0.117	50	49	1200
			単相230	60	0.120	45	41	1450
3RK15GN-AW2J 3RK15A-AW2J	-	15	単相100	50	0.41	100	125	1200	7.5
3RK15GN-AW2J 3RK15A-AW2J	-	15	単相100	60	0.50	100	105	1450	7.5
3RK15GN-AW2U 3RK15A-AW2U	-	15	単相110	60	0.41	100	105	1450	6.0
3RK15GN-AW2U 3RK15A-AW2U	-	15	単相115	60	0.41	100	105	1450	6.0
3RK15GN-CW2J 3RK15A-CW2J	-	15	単相200	50	0.21	100	125	1200	1.8
3RK15GN-CW2J 3RK15A-CW2J	-	15	単相200	60	0.24	100	105	1450	1.8
3RK15GN-CW2E 3RK15A-CW2E	-	15	単相220	50	0.20	100	125	1200	1.5
			単相220	60	0.21		105	1450
			単相230	50	0.20		125	1200
			単相230	60	0.21		105	1450
4RK25GN-AW2J 4RK25A-AW2J	4RK25GN-AW2TJ 4RK25A-AW2TJ	25	単相100	50	0.59	160	205	1200	10
4RK25GN-AW2J 4RK25A-AW2J	4RK25GN-AW2TJ 4RK25A-AW2TJ	25	単相100	60	0.69	140	170	1450	10
4RK25GN-AW2U 4RK25A-AW2U	4RK25GN-AW2TU 4RK25A-AW2TU	25	単相110	60	0.56	140	170	1450	8.0
4RK25GN-AW2U 4RK25A-AW2U	4RK25GN-AW2TU 4RK25A-AW2TU	25	単相115	60	0.56	140	170	1450	8.0
4RK25GN-CW2J 4RK25A-CW2J	4RK25GN-CW2TJ 4RK25A-CW2TJ	25	単相200	50	0.32	160	205	1200	3.0
4RK25GN-CW2J 4RK25A-CW2J	4RK25GN-CW2TJ 4RK25A-CW2TJ	25	単相200	60	0.40	140	170	1450	3.0
4RK25GN-CW2E 4RK25A-CW2E	4RK25GN-CW2TE 4RK25A-CW2TE	25	単相220	50	0.29	140	205	1200	2.5
			単相220	60	0.35	140	170	1450
			単相230	50	0.30	160	205	1200
			単相230	60	0.35	140	170	1450
5RK40GN-AW2J 5RK40A-AW2J	5RK40GN-AW2TJ 5RK40A-AW2TJ	40	単相100	50	0.91	300	315	1250	16
5RK40GN-AW2J 5RK40A-AW2J	5RK40GN-AW2TJ 5RK40A-AW2TJ	40	単相100	60	1.09	260	270	1450	16
5RK40GN-AW2U 5RK40A-AW2U	5RK40GN-AW2TU 5RK40A-AW2TU	40	単相110	60	0.88	260	270	1450	12
5RK40GN-AW2U 5RK40A-AW2U	5RK40GN-AW2TU 5RK40A-AW2TU	40	単相115	60	0.87	260	270	1450	12
5RK40GN-CW2J 5RK40A-CW2J	5RK40GN-CW2TJ 5RK40A-CW2TJ	40	単相200	50	0.46	270	315	1250	4.0
5RK40GN-CW2J 5RK40A-CW2J	5RK40GN-CW2TJ 5RK40A-CW2TJ	40	単相200	60	0.55	260	260	1500	4.0
5RK40GN-CW2E 5RK40A-CW2E	5RK40GN-CW2TE 5RK40A-CW2TE	40	単相220	50	0.43	270	315	1250	3.5
			単相220	60	0.48	260	260	1500
			単相230	50	0.43	270	315	1250
			単相230	60	0.48	260	260	1500
5RK60GE-AW2J 5RK60A-AW2J	5RK60GE-AW2TJ 5RK60A-AW2TJ	60	単相100	50	1.35	470	490	1200	25
5RK60GE-AW2J 5RK60A-AW2J	5RK60GE-AW2TJ 5RK60A-AW2TJ	60	単相100	60	1.52	380	405	1450	25
5RK60GE-AW2U 5RK60A-AW2U	5RK60GE-AW2TU 5RK60A-AW2TU	60	単相110	60	1.27	380	405	1450	20
5RK60GE-AW2U 5RK60A-AW2U	5RK60GE-AW2TU 5RK60A-AW2TU	60	単相115	60	1.27	380	405	1450	20
5RK60GE-CW2J 5RK60A-CW2J	5RK60GE-CW2TJ 5RK60A-CW2TJ	60	単相200	50	0.66	450	490	1200	6.0
5RK60GE-CW2J 5RK60A-CW2J	5RK60GE-CW2TJ 5RK60A-CW2TJ	60	単相200	60	0.79	380	405	1450	6.0
5RK60GE-CW2E 5RK60A-CW2E	5RK60GE-CW2TE 5RK60A-CW2TE	60	単相220	50	0.61	420	490	1200	6.0
			単相220	60	0.67	380	405	1450
			単相230	50	0.63	470	490	1200
			単相230	60	0.66	380	405	1450
5RK90GE-AW2J 5RK90A-AW2J	5RK90GE-AW2TJ 5RK90A-AW2TJ	90	単相100	50	1.85	630	700	1250	35
5RK90GE-AW2J 5RK90A-AW2J	5RK90GE-AW2TJ 5RK90A-AW2TJ	90	単相100	60	2.16	590	585	1500	35
5RK90GE-AW2U 5RK90A-AW2U	5RK90GE-AW2TU 5RK90A-AW2TU	90	単相110	60	1.87	590	585	1500	30
5RK90GE-AW2U 5RK90A-AW2U	5RK90GE-AW2TU 5RK90A-AW2TU	90	単相115	60	1.86	590	585	1500	30
5RK90GE-CW2J 5RK90A-CW2J	5RK90GE-CW2TJ 5RK90A-CW2TJ	90	単相200	50	0.91	600	730	1200	8.0
5RK90GE-CW2J 5RK90A-CW2J	5RK90GE-CW2TJ 5RK90A-CW2TJ	90	単相200	60	1.09	590	605	1450	8.0
5RK90GE-CW3E 5RK90A-CW3E	5RK90GE-CW3TE 5RK90A-CW3TE	90	単相220	50	0.83	600	730	1200	7.0
			単相220	60	0.96	590	605	1450
			単相230	50	0.83	600	730	1200
			単相230	60	0.95	590	605	1450

レバーシブルモーターの定格トルク、起動トルクは簡易ブレーキをつけない状態で表示しています。

製品仕様

1W、3Wタイプ

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50Hzまたは60Hz、AC1.5kVを1分間印加しても異常を認めません。
温度上昇	ギャヘッドまたはそれと同等の放熱板*1を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が75℃以下です。
耐熱クラス	UL/CSA規格:105（A）、EN規格:120（E）
過熱保護装置	インピーダンスプロテクト
使用周囲温度	-10～+40℃（凍結のないこと）
使用周囲湿度	85%以下（結露のないこと）
保護等級	IP20

6W～90Wタイプ

項目	仕様
絶縁抵抗	常温常湿において定格運転後、コイルとケース間をDC500Vメガーで測定した値が100MΩ以上あります。
絶縁耐圧	常温常湿において定格運転後、コイルとケース間に50Hzまたは60Hz、AC1.5kV（三相380/400/415VはAC2kV）を1分間印加しても異常を認めません。
温度上昇	ギヤヘッドまたはそれと同等の放熱板*1を装着し、常温常湿において定格運転後、抵抗法で巻線温度上昇を測定した値が80℃以下（三相タイプは70℃以下）です。ただし、5RK90の場合、ギヤヘッド装着時でも、200×200mm 厚さ5mmの放熱板が必要です。
耐熱クラス	130（B）
過熱保護装置	6Wタイプインピーダンスプロテクトその他のタイプサーマルプロテクタ内蔵（自動復帰型）開放:130±5℃、復帰:82±15℃ 三相15Wタイプ開放:130±5℃、復帰:90±15℃ 三相380/400/415Vタイプ開放:130±5℃、復帰:83±15℃
過熱保護装置
使用周囲温度	単相100V、単相200V、三相200V:-10～+50℃（凍結のないこと）その他の電圧:-10～+40℃（凍結のないこと）
使用周囲湿度	85%以下（結露のないこと）
保護等級	リード線タイプ:IP20 端子箱付タイプ:インダクションモーター6W、15Wタイプ IP65（取付面を除く） :インダクションモーター25W、40W、60W、90Wタイプ IP54（取付面を除く） :レバーシブルモーター6Wタイプ IP65（取付面を除く） :レバーシブルモーター25W、40W、60W、90Wタイプ IP40（取付面を除く）

規格表

6W:リード線タイプ

※上記以外の型番についての情報はデジタルカタログをご参照ください。

6W:端子箱付タイプ

※上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

型番

角フランジ寸法 A

(mm)

定格出力

(W)

環境

電圧

(V)

軸端形状

接続タイプ

最小発注数量

42	1	標準	100	丸シャフトタイプ	リード線	1個
42	1	標準	110 ～ 115	丸シャフトタイプ	リード線	1個
42	1	標準	200	丸シャフトタイプ	リード線	1個
42	1	標準	100	歯切りシャフトタイプ	リード線	1個
42	1	標準	110 ～ 115	歯切りシャフトタイプ	リード線	1個
42	1	標準	200	歯切りシャフトタイプ	リード線	1個
60	6	標準 / 防水 / 防塵	100	丸シャフトタイプ	IP65端子箱付	1個
60	6	標準 / 防水 / 防塵	110 ～ 115	丸シャフトタイプ	IP65端子箱付	1個
60	6	標準	100	丸シャフトタイプ	リード線	1個
60	6	標準	110 ～ 115	丸シャフトタイプ	リード線	1個
60	6	標準 / 防水 / 防塵	220 ～ 230	丸シャフトタイプ	IP65端子箱付	1個
60	6	標準 / 防水 / 防塵	200	丸シャフトタイプ	IP65端子箱付	1個
60	6	標準	220 ～ 230	丸シャフトタイプ	リード線	1個
60	6	標準	200	丸シャフトタイプ	リード線	1個
60	6	標準 / 防水 / 防塵	100	歯切りシャフトタイプ	IP65端子箱付	1個
60	6	標準 / 防水 / 防塵	110 ～ 115	歯切りシャフトタイプ	IP65端子箱付	1個
60	6	標準	100	歯切りシャフトタイプ	リード線	1個
60	6	標準	110 ～ 115	歯切りシャフトタイプ	リード線	1個
60	6	標準 / 防水 / 防塵	220 ～ 230	歯切りシャフトタイプ	IP65端子箱付	1個
60	6	標準 / 防水 / 防塵	200	歯切りシャフトタイプ	IP65端子箱付	1個
60	6	標準	220 ～ 230	歯切りシャフトタイプ	リード線	1個
60	6	標準	200	歯切りシャフトタイプ	リード線	1個
70	15	標準	100	丸シャフトタイプ	リード線	1個
70	15	標準	110 ～ 115	丸シャフトタイプ	リード線	1個
70	15	標準	220 ～ 230	丸シャフトタイプ	リード線	1個
70	15	標準	200	丸シャフトタイプ	リード線	1個
70	15	標準	100	歯切りシャフトタイプ	リード線	1個
70	15	標準	110 ～ 115	歯切りシャフトタイプ	リード線	1個
70	15	標準	220 ～ 230	歯切りシャフトタイプ	リード線	1個
70	15	標準	200	歯切りシャフトタイプ	リード線	1個
80	25	標準	100	丸シャフトタイプ	リード線	1個
80	25	標準	110 ～ 115	丸シャフトタイプ	端子箱付	1個
80	25	標準	110 ～ 115	丸シャフトタイプ	端子箱付	1個
80	25	標準	110 ～ 115	丸シャフトタイプ	リード線	1個
80	25	標準	220 ～ 230	丸シャフトタイプ	リード線	1個
80	25	標準	200	丸シャフトタイプ	リード線	1個
80	25	標準	220 ～ 230	丸シャフトタイプ	端子箱付	1個
80	25	標準	200	丸シャフトタイプ	端子箱付	1個
80	25	標準	100	歯切りシャフトタイプ	リード線	1個
80	25	標準	100	歯切りシャフトタイプ	端子箱付	1個
80	25	標準	110 ～ 115	歯切りシャフトタイプ	端子箱付	1個
80	25	標準	110 ～ 115	歯切りシャフトタイプ	リード線	1個
80	25	標準	220 ～ 230	歯切りシャフトタイプ	リード線	1個
80	25	標準	200	歯切りシャフトタイプ	リード線	1個
80	25	標準	220 ～ 230	歯切りシャフトタイプ	端子箱付	1個
80	25	標準	200	歯切りシャフトタイプ	端子箱付	1個
90	40	標準	100	丸シャフトタイプ	リード線	1個
90	40	標準	100	丸シャフトタイプ	端子箱付	1個
90	40	標準	110 ～ 115	丸シャフトタイプ	端子箱付	1個
90	40	標準	110 ～ 115	丸シャフトタイプ	リード線	1個
90	40	標準	220 ～ 230	丸シャフトタイプ	リード線	1個
90	40	標準	200	丸シャフトタイプ	リード線	1個
90	40	標準	220 ～ 230	丸シャフトタイプ	端子箱付	1個
90	40	標準	200	丸シャフトタイプ	端子箱付	1個
90	40	標準	100	歯切りシャフトタイプ	リード線	1個
90	40	標準	100	歯切りシャフトタイプ	端子箱付	1個
90	40	標準	110 ～ 115	歯切りシャフトタイプ	端子箱付	1個
90	40	標準	110 ～ 115	歯切りシャフトタイプ	リード線	1個
90	40	標準	220 ～ 230	歯切りシャフトタイプ	リード線	1個
90	40	標準	200	歯切りシャフトタイプ	リード線	1個

通常単価(税別) (税込単価)	通常出荷日

7,848円 ( 8,633円 )	9日目
7,848円 ( 8,633円 )	9日目
8,557円 ( 9,413円 )	9日目
8,447円 ( 9,292円 )	在庫品1日目当日出荷可能
8,001円 ( 8,801円 )	9日目
8,950円 ( 9,845円 )	在庫品1日目当日出荷可能
11,870円 ( 13,057円 )	9日目
11,870円 ( 13,057円 )	9日目
7,456円 ( 8,202円 )	9日目
7,113円 ( 7,824円 )	9日目
12,069円 ( 13,276円 )	9日目
12,069円 ( 13,276円 )	9日目
7,860円 ( 8,646円 )	9日目
7,860円 ( 8,646円 )	9日目
12,439円 ( 13,683円 )	9日目
12,439円 ( 13,683円 )	9日目
7,458円 ( 8,204円 )	在庫品1日目当日出荷可能
7,064円 ( 7,770円 )	9日目
12,069円 ( 13,276円 )	9日目
13,147円 ( 14,462円 )	9日目
7,601円 ( 8,361円 )	9日目
8,290円 ( 9,119円 )	9日目
8,155円 ( 8,971円 )	9日目
8,155円 ( 8,971円 )	9日目
7,835円 ( 8,619円 )	9日目
8,145円 ( 8,960円 )	9日目
8,577円 ( 9,435円 )	9日目
8,577円 ( 9,435円 )	9日目
8,145円 ( 8,960円 )	9日目
8,896円 ( 9,786円 )	9日目
9,687円 ( 10,656円 )	9日目
11,585円 ( 12,744円 )	9日目
11,585円 ( 12,744円 )	9日目
9,187円 ( 10,106円 )	9日目
9,176円 ( 10,094円 )	9日目
9,176円 ( 10,094円 )	9日目
11,975円 ( 13,173円 )	9日目
11,975円 ( 13,173円 )	9日目
9,687円 ( 10,656円 )	9日目
12,137円 ( 13,351円 )	9日目
11,585円 ( 12,744円 )	9日目
9,533円 ( 10,486円 )	9日目
9,633円 ( 10,596円 )	9日目
9,633円 ( 10,596円 )	9日目
11,795円 ( 12,975円 )	9日目
12,550円 ( 13,805円 )	9日目
10,838円 ( 11,922円 )	9日目
13,395円 ( 14,735円 )	9日目
13,395円 ( 14,735円 )	9日目
10,344円 ( 11,378円 )	9日目
11,898円 ( 13,088円 )	9日目
11,460円 ( 12,606円 )	9日目
13,891円 ( 15,280円 )	9日目
13,891円 ( 15,280円 )	9日目
11,416円 ( 12,558円 )	9日目
13,395円 ( 14,735円 )	9日目
14,034円 ( 15,437円 )	9日目
10,838円 ( 11,922円 )	9日目
11,460円 ( 12,606円 )	9日目
12,074円 ( 13,281円 )	9日目

基本情報

基本情報

【特長】
・全機種が各種安全規格に適合し、過熱保護装置を内蔵しています。
・UL／CSA規格認証取得。
・中国強制製品認証制度（CCC制度）認証取得。
・CEマーキング（低電圧指令）実施。
・グローバル電圧対応。
・装置の省スペース化を実現する直交軸ギヤヘッドの組み合わせが可能です。

ご注意

2022年2月7日以降受注分よりACモーターの一部製品について設計変更がございます。設計変更についてはこちら、対象製品についてはこちらをご確認ください。

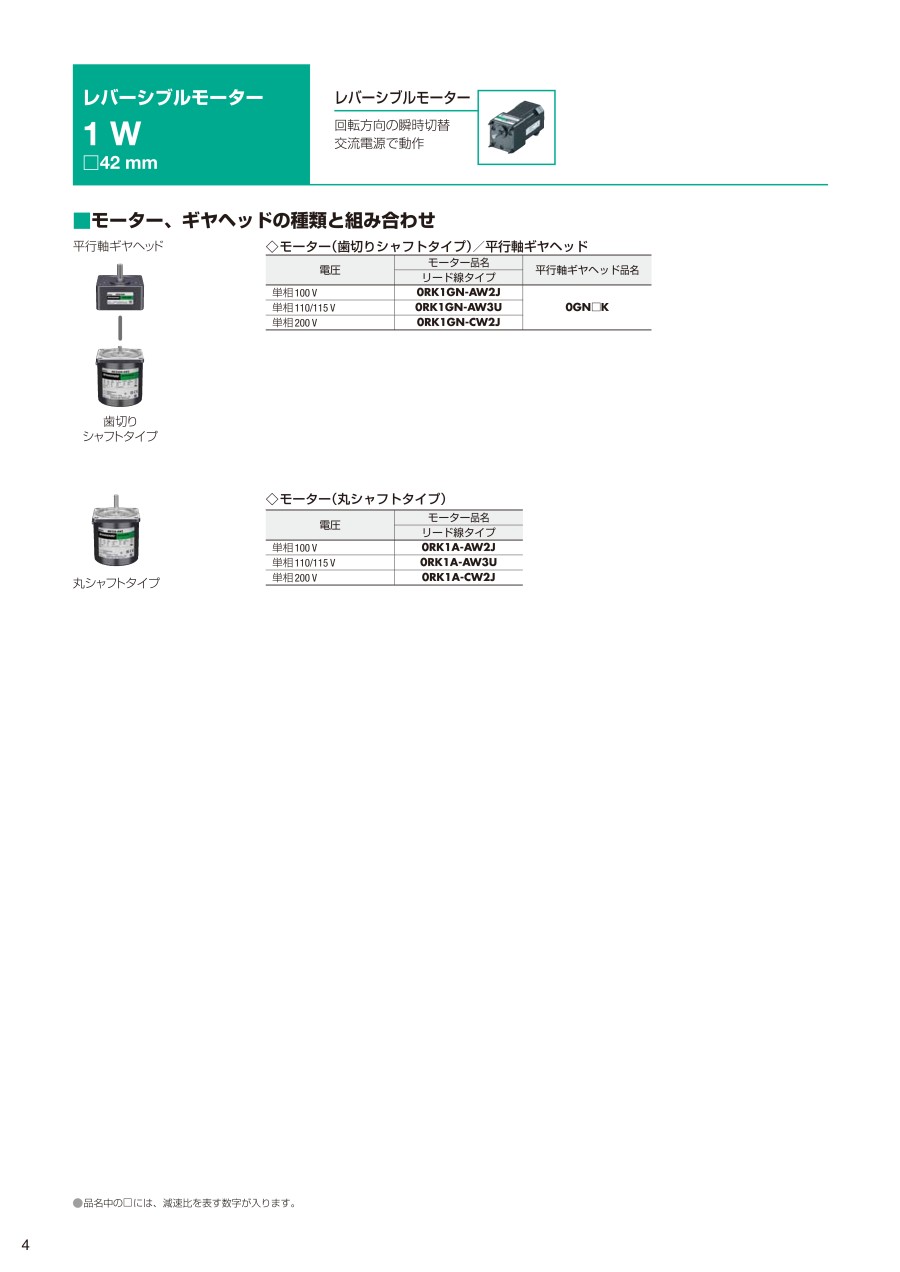

カタログ

商品TOP

カタログ (見開き版)

一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
