オリエンタルモーター

中間ギヤヘッド（平行軸）

Name: 中間ギヤヘッド（平行軸）
Brand: オリエンタルモーター
SKU: 221000802375
Rating: 4.6 (3 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 6,542円～13,174円

税込単価: 7,196円～14,491円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

インダクションモーター Kシリーズ用平行軸ギヤヘッド

4.4

通常価格(税別)： 6,003円 (税込価格：6,603円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

インダクションモーター Kシリーズ

4.4

通常価格(税別)： 6,222円 (税込価格：6,844円)

通常出荷日：在庫品1日目

中間ギヤヘッドです。【特長】・モーター回転速度やトルクを、必要な回転速度やトル...

詳細情報を確認する

種類
ギヤヘッド単体
環境
標準
減速比
10
電磁ブレーキ・クラッチ
なし

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

2GN10XK

3GN10XK

4GN10XK

5GN10XK

5GU10XKB、5GU10XK、5GE10XS
※（）は5GU10XKB、5GE10XSの寸法です。

製品仕様

減速比10の中間ギヤヘッドです。減速比180よりさらに減速比が必要な場合にご使用ください。
「取付用ねじ」が付属しています。

型番	適用モーター	質量（kg）
2GN10XK	2GN□K	0.2
3GN10XK	3GN□K	0.3
4GN10XK	4GN□K	0.4
5GN10XK	5GN□K	0.6
5GE10XS	5GE□S	0.6
5GU10XK	5GU□K、5GU□KBH	0.6
5GU10XKB	5GU□KB	0.6

※ 品名中の□には、減速比を表す数字が入ります。

商品特長詳細

モーターシャフトと同じ方向（平行）にギヤシャフトが配置されています。モーターとギヤヘッド、それぞれの取付角寸法・歯切りタイプが同じものと組み合わせることができます。

型番リスト

表示件数

型番

角フランジ寸法 A

(mm)

ギヤヘッドの種類

軸端形状

適用モーター

最小発注数量

60	平行軸	GN歯切り	2GN□K	1個
60	平行軸	GN歯切り	2GN□S	1個
70	平行軸	GN歯切り	3GN□K	1個
70	平行軸	GN歯切り	3GN□S	1個
80	平行軸	GN歯切り	4GN□K	1個
80	平行軸	GN歯切り	4GN□S	1個
90	平行軸	GE歯切り	5GE□S	1個
90	平行軸	GN歯切り	5GN□K	1個
90	平行軸	GN歯切り	5GN□S	1個
90	平行軸	GU歯切り	5GU□KB	1個

通常単価(税別) (税込単価)	通常出荷日

6,542円 ( 7,196円 )	在庫品1日目当日出荷可能
7,827円 ( 8,610円 )	14日目
6,609円 ( 7,270円 )	在庫品1日目当日出荷可能
7,922円 ( 8,714円 )	14日目
6,611円 ( 7,272円 )	在庫品1日目当日出荷可能
7,444円 ( 8,188円 )	在庫品1日目当日出荷可能
11,755円 ( 12,931円 )	9日目
8,940円 ( 9,834円 )	在庫品1日目当日出荷可能
10,328円 ( 11,361円 )	14日目
13,174円 ( 14,491円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

中間ギヤヘッドです。
【特長】
・モーター回転速度やトルクを、必要な回転速度やトルクに変換するギヤヘッド
・平行軸ギヤヘッドには、豊富なラインナップを取り揃えています

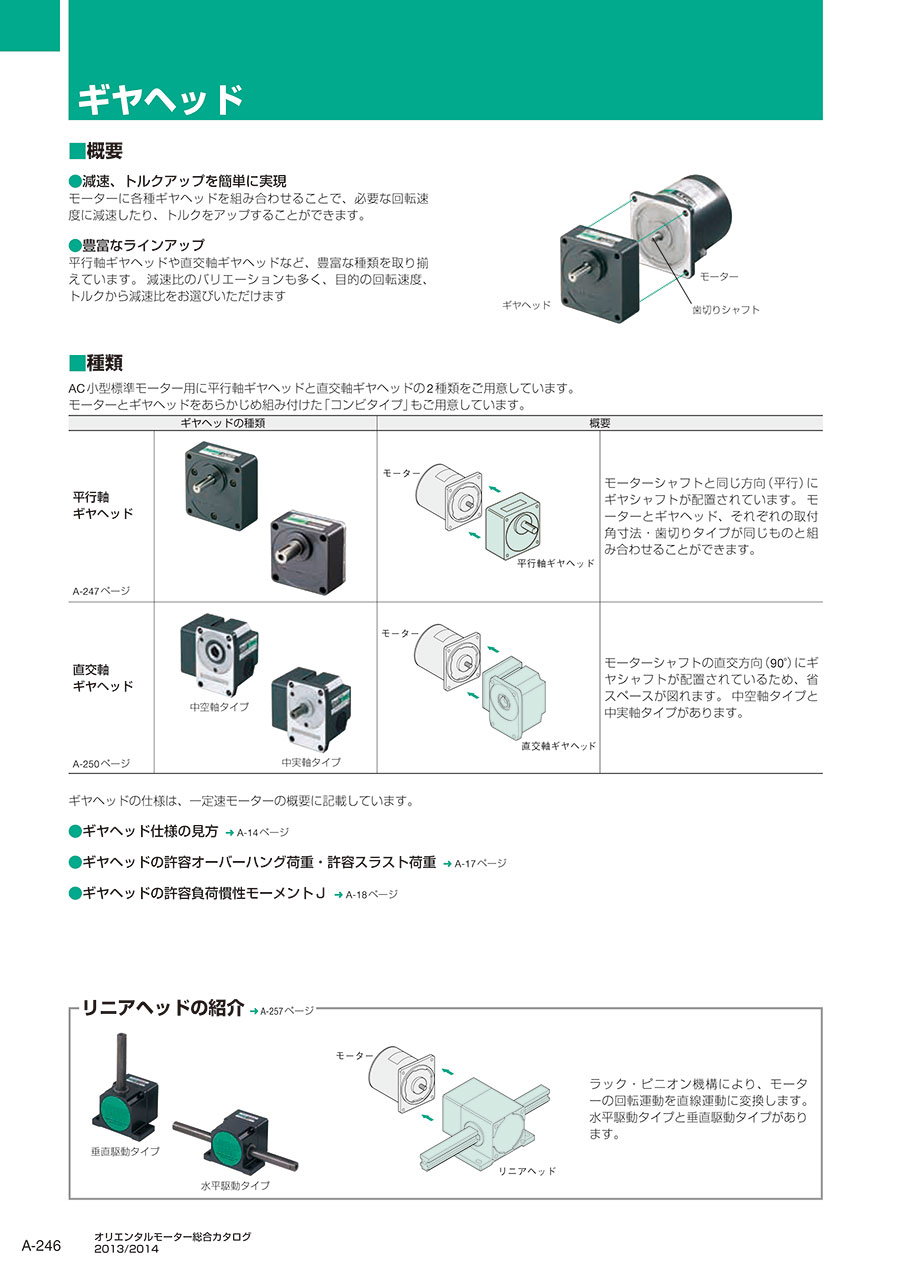

カタログ

カタログ (見開き版)

一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

商品担当おすすめ

オリエンタルモーター
インダクションモーター Kシリーズ
オリエンタルモーター
インダクションモーター Kシリーズ用平行軸ギヤヘッド
オリエンタルモーター
ユニットタイプスピードコントロールモーター USシリーズ　過熱保護装置タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
