NK-RB-D 球形ゴム製フレキPTFEライニング
- 通常単価(税別)
- 53,813円～274,189円
- 税込単価
- 59,194円～301,608円
内面にふっ素樹脂のライニングを施したゴム製の球形伸縮管継手。【特長】・両端のフランジはルーズタイプ。・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 呼称 | φID （mm） | φG （mm） | L （mm） | 許容変位量 | 取付時寸法許容値 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 伸長（mm） | 圧縮（mm） | 偏芯（mm） | 角変位 | 伸長（mm） | 圧縮（mm） | 偏芯（mm） | 角変位 | ||||
| 20A | 25 | 57 | 81 | 10 | 13 | 7 | 10° | 2 | 2 | 2 | 2° |
| 25A | 25 | 65 | 81 | 10 | 13 | 7 | 10° | 2 | 2 | 2 | 2° |
| 32A | 36 | 73 | 81 | 10 | 13 | 10 | 10° | 2 | 2 | 2 | 2° |
| 40A | 36 | 73 | 81 | 10 | 13 | 10 | 10° | 2 | 2 | 2 | 2° |
| 50A | 48 | 87 | 122 | 13 | 16 | 10 | 10° | 3 | 3 | 3 | 3° |
| 65A | 62 | 108 | 122 | 13 | 16 | 10 | 10° | 3 | 3 | 3 | 3° |
| 80A | 72 | 118 | 122 | 13 | 16 | 10 | 10° | 3 | 3 | 3 | 3° |
| 100A | 98 | 150 | 122 | 13 | 16 | 10 | 10° | 3 | 3 | 3 | 3° |
| 125A | 124 | 174 | 143 | 13 | 16 | 10 | 10° | 3 | 3 | 3 | 3° |
| 150A | 149 | 206 | 166 | 13 | 16 | 10 | 10° | 3 | 3 | 3 | 3° |
- 各変位は許容変位量の範囲でご使用ください。
- 取付時寸法許容値は許容変位量に含みます。（許容変位量＝取付時変位量＋稼動変位量）
- 表中に示す各変位量は、単独変位の場合を示しますので複合変位の場合は補正を要します。
- 補正方法については「取扱い上のご注意」をご参照ください。
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | 被覆ゴム | EPDM |
| 2 | 補強コード | 合成繊維 |
| 3 | 補強リング | SWRH |
| 4 | ベローズ | PTFE |
| 5 | フランジ | SS400 |
| 6 | 補強リング | SWRH |
- 標準品はJIS10Kフランジを使用。 JIS5K・JIS20K、上水、JPI、ANSI等の各規格フランジも対応可能。
- フランジの材質は、標準品SS400使用。SUS304、SUS316、SUS316L、S25C、塩ビ等対応可能。
- 20A、25Aの5Kフランジタイプは製作不可。
- 20A、25A、32AのJPI、ANSIフランジタイプは製作不可。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
53,813円 ( 59,194円 ) | 6日目 |
55,522円 ( 61,074円 ) | 6日目 |
63,210円 ( 69,531円 ) | 6日目 |
64,063円 ( 70,469円 ) | 6日目 |
72,605円 ( 79,866円 ) | 6日目 |
114,460円 ( 125,906円 ) | 6日目 |
124,710円 ( 137,181円 ) | 6日目 |
162,293円 ( 178,522円 ) | 6日目 |
228,918円 ( 251,810円 ) | 8日目 |
274,189円 ( 301,608円 ) | 8日目 |
詳細情報
基本情報
内面にふっ素樹脂のライニングを施したゴム製の球形伸縮管継手。
【特長】
・両端のフランジはルーズタイプ。
・内面がゴムでできているので、優れた防振効果と耐圧性を持っている。
・接液部がふっ素樹脂のため。耐熱性（Max100℃）、耐薬品性に優れている。
・揆水性、揆油性、非粘着性などの特性を持っている。
【用途】
・機器等から発生する振動を吸収し、配管の破損を防ぐのに役立つ。
・薬品等の流体にも対応していることから、化学工場等でも多く使われる。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

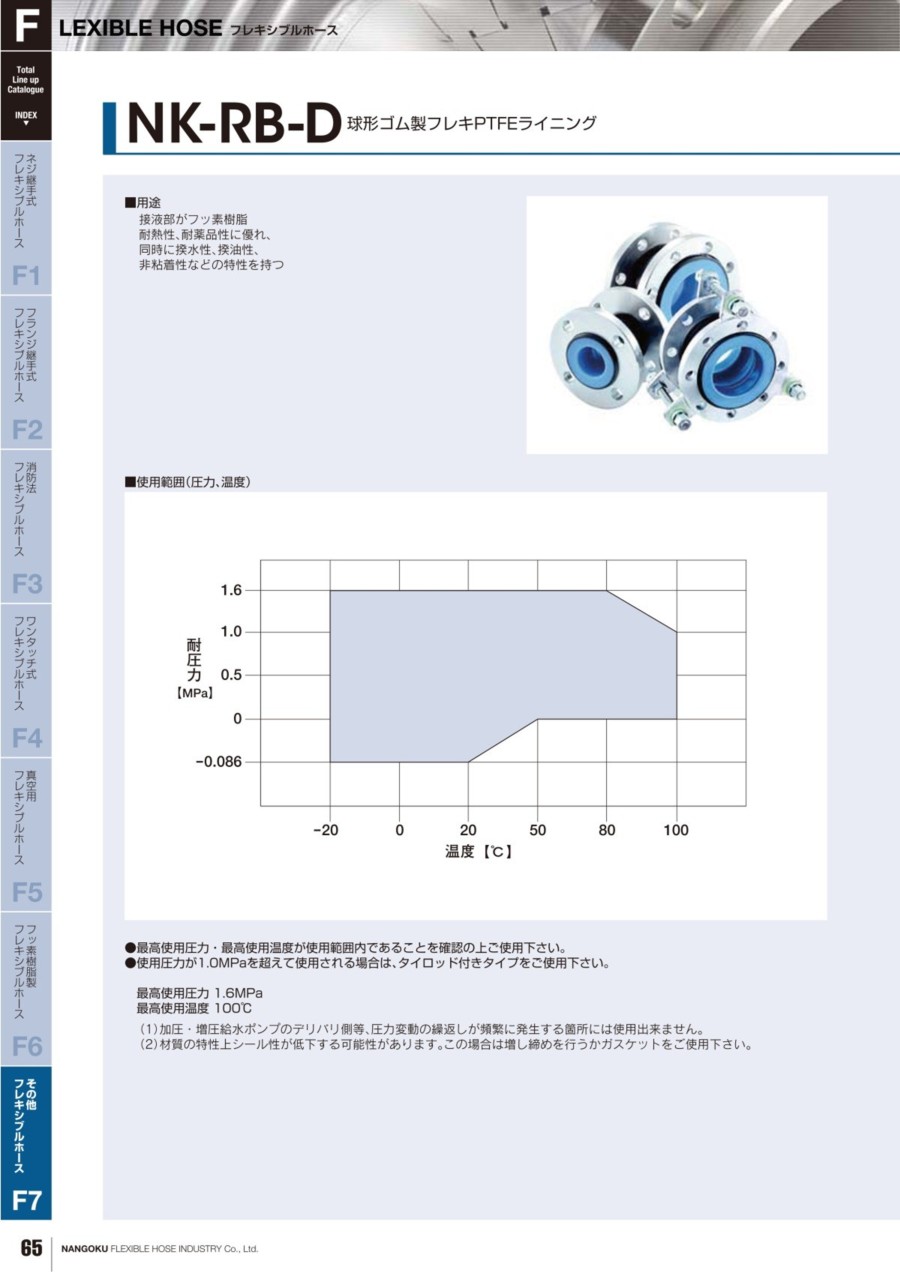

カタログ
商品担当おすすめ
南国フレキ工業
NK-RB-F 球形ゴム製フレキシブルジョイント
「NK-RB-D 球形ゴム製フレキPTFEライニング」はNK-RB-F 球形ゴム製フレキシブルジョイントの内側にフッ素樹脂のコーティングが施されており、腐食性のある流体や薬品等にも使用できます。
