NK-FJ-S サニタリーフランジ式ふっ素樹脂フレキシブルホース
- 通常単価(税別)
- 55,052円～290,159円
- 税込単価
- 60,557円～319,175円
両端にサニタリーフランジ（フェルール）がついたふっ素樹脂のフレキシブルホース。【特長】・腐食性流体にも...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
材質

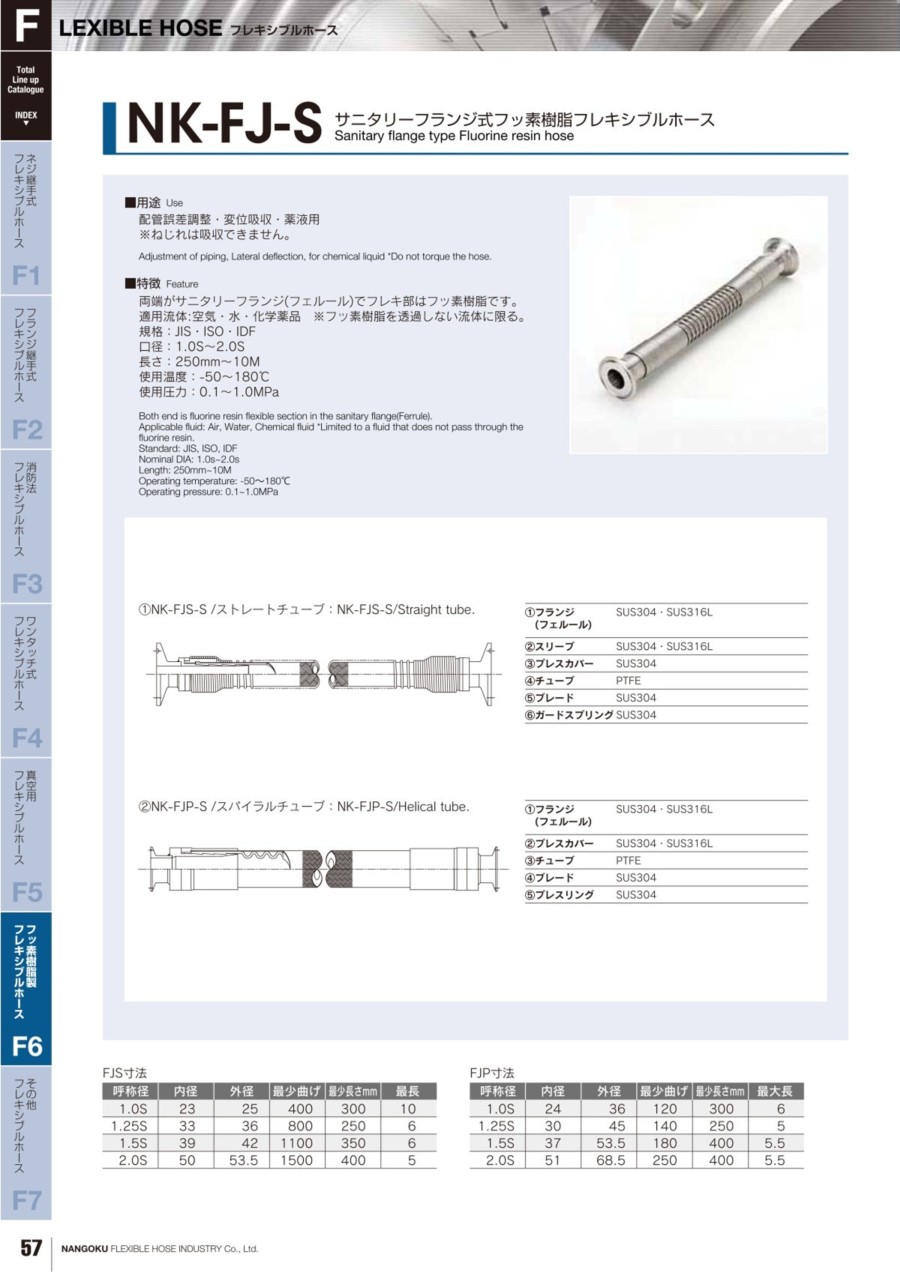

図は型番NK-FJS-Sで例示。
| 部品 | 品名 | 材質 |
|---|---|---|
| 1 | フェルール継手 | SUS |
| 2 | カシメ金具 | SUS |
| 3 | ふっ素樹脂チューブ | PTFE、PFA |
| 4 | ワイヤーブレード | SUS304 |
特長
■NK-FJS-S／ストレートチューブ
- 1.ブレード及び補強スプリング付を標準品とする。
- 2.耐圧・耐熱性に最も優れている。
- 3.汎用型であり、低コストである。
- 4.夜溜が全くなく、洗浄も容易である。
■NK-FJP-S／スパイラルチューブ
- 1.極めて小さい曲半径である。
- 2.極めて小さい曲反力である。
規格表
NK-FJS-S／ストレートチューブ
| 呼称 | チューブ | スプリング | 使用圧 MPa | 屈曲半径 mm | 製品長さ m | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | 内径TI | 外径TO | ブレードBO | スプリングSO | 線径H | |||
| 32 | 1・1/4 | 33 | 36 | 38 | 43 | 2.5 | 1 | 800 | 6 |
| 40 | 1・1/2 | 39 | 42 | 44 | 50 | 3 | 1 | 1,100 | 6 |
| 50 | 2 | 50 | 53.5 | 56 | 62 | 3 | 1 | 1,500 | 5 |
NK-FJP-S／スパイラルチューブ
| 呼称 | チューブ | 使用圧力 MPa | 屈曲半径 mm | 製品長さ m | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | 内径TI | 外径TO | 谷径EI | 山径TO | ブレードBO | |||
| 25 | 1 | 24 | 36 | 24 | 36 | 38 | 1 | 120 | 6 |
| 32 | 1・1/4 | 30 | 45 | 30 | 45 | 47 | 1 | 140 | 6 |
| 40 | 1・1/2 | 37 | 53.5 | 37 | 53.5 | 56 | 1 | 180 | 5.5 |
| 50 | 2 | 51 | 68.5 | 51 | 68.5 | 71 | 1 | 250 | 5.5 |
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
99,167円 ( 109,084円 ) | 13日目 |
103,750円 ( 114,125円 ) | 15日目 |
108,329円 ( 119,162円 ) | 15日目 |
112,909円 ( 124,200円 ) | 15日目 |
117,488円 ( 129,237円 ) | 15日目 |
122,072円 ( 134,279円 ) | 15日目 |
126,651円 ( 139,316円 ) | 15日目 |
131,230円 ( 144,353円 ) | 15日目 |
135,810円 ( 149,391円 ) | 15日目 |
140,393円 ( 154,432円 ) | 15日目 |
144,973円 ( 159,470円 ) | 15日目 |
74,833円 ( 82,316円 ) | 13日目 |
79,614円 ( 87,575円 ) | 13日目 |
84,395円 ( 92,835円 ) | 13日目 |
89,177円 ( 98,095円 ) | 13日目 |
93,958円 ( 103,354円 ) | 13日目 |
98,740円 ( 108,614円 ) | 13日目 |
172,295円 ( 189,525円 ) | 13日目 |
181,612円 ( 199,773円 ) | 15日目 |
190,929円 ( 210,022円 ) | 15日目 |
200,246円 ( 220,271円 ) | 15日目 |
209,563円 ( 230,519円 ) | 15日目 |
218,880円 ( 240,768円 ) | 15日目 |
228,198円 ( 251,018円 ) | 15日目 |
237,515円 ( 261,267円 ) | 15日目 |
246,832円 ( 271,515円 ) | 15日目 |
256,149円 ( 281,764円 ) | 15日目 |
265,466円 ( 292,013円 ) | 15日目 |
116,392円 ( 128,031円 ) | 13日目 |
125,709円 ( 138,280円 ) | 13日目 |
135,026円 ( 148,529円 ) | 13日目 |
144,343円 ( 158,777円 ) | 13日目 |
153,660円 ( 169,026円 ) | 13日目 |
162,977円 ( 179,275円 ) | 13日目 |
143,868円 ( 158,255円 ) | 13日目 |
150,926円 ( 166,019円 ) | 15日目 |
157,983円 ( 173,781円 ) | 15日目 |
165,041円 ( 181,545円 ) | 15日目 |
172,098円 ( 189,308円 ) | 15日目 |
179,156円 ( 197,072円 ) | 15日目 |
186,213円 ( 204,834円 ) | 15日目 |
193,271円 ( 212,598円 ) | 15日目 |
200,328円 ( 220,361円 ) | 15日目 |
207,385円 ( 228,124円 ) | 15日目 |
214,443円 ( 235,887円 ) | 15日目 |
101,523円 ( 111,675円 ) | 13日目 |
108,581円 ( 119,439円 ) | 13日目 |
115,638円 ( 127,202円 ) | 13日目 |
122,696円 ( 134,966円 ) | 13日目 |
129,753円 ( 142,728円 ) | 13日目 |
136,811円 ( 150,492円 ) | 13日目 |
196,988円 ( 216,687円 ) | 13日目 |
206,305円 ( 226,936円 ) | 15日目 |
215,622円 ( 237,184円 ) | 15日目 |
224,939円 ( 247,433円 ) | 15日目 |
234,256円 ( 257,682円 ) | 15日目 |
243,573円 ( 267,930円 ) | 15日目 |
252,891円 ( 278,180円 ) | 15日目 |
262,208円 ( 288,429円 ) | 15日目 |
271,525円 ( 298,678円 ) | 15日目 |
詳細情報
基本情報
両端にサニタリーフランジ（フェルール）がついたふっ素樹脂のフレキシブルホース。
【特長】
・腐食性流体にも対応。
・ホース部がふっ素樹脂になっており、耐薬品性・耐熱性。（-50℃～180℃）
・非粘着性・耐久性・電気特性）を合わせもっている。
・製作口径：1.0S～2.0S。
・適用流体：空気・水・化学薬品*ふっ素樹脂を透過しない流体に限る。
・使用圧力：0.1～1.0MPa。
【用途】
・薬品や腐食性流体が使用される箇所での配管に最適で、配管誤差調整や変位吸収が可能。
