NK-FJ-F フランジ式ふっ素樹脂フレキシブルホース
- 通常単価(税別)
- 18,260円～412,804円
- 税込単価
- 20,086円～454,084円
腐食性流体にも対応できる、両端にフランジがついたふっ素樹脂のフレキシブルホース...
詳細情報を確認する- 使用流体
- 水 / 空気 / 薬品/薬剤
- ホース材質
- PTFE
- 接続部 種類
- フランジ
- 最高使用圧力（範囲） (MPa)
- ～1.0
- ブレード
- あり
- 使用温度範囲 (℃)
- -50::180
- フランジ種類
- 両端ルーズフランジ
- ブレード詳細
- 1重
- MK金具材質
- SUS304
- 最高使用圧力詳細 (MPa)
- 1
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ねじれは吸収できませんのでご注意ください。
商品情報
製品仕様
耐圧・耐熱性にもっともすぐれた汎用型のフレキシブルホース。
洗浄も容易な製品。
材質
- ※ 図は型番NK-FJP-Fで例示しました
| 部品 | 品名 | 材質 |
|---|---|---|
| 1 | フランジ | SUS、SS |
| 2 | FL継手 | SUS、SS |
| 3 | ふっ素樹脂チューブ | PTFE、PFA |
| 4 | ワイヤーブレード | SUS304 |
| 5 | ガスケット | NR+NA |
規格表
NK-FJS-F／ストレートチューブ
| 呼称 | チューブ | スプリング | 使用圧 MPa | 屈曲半径 mm | 製品長さ m | ||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | 内径TI | 外径TO | ブレードBO | スプリングSO | 線径H | |||
| 15 | 1/2 | 12 | 13 | 14.5 | 17.3 | 1.4 | 3 | 75 | 30 |
| 12 | 14 | 15.5 | 18.7 | 1.6 | 4 | 90 | 30 | ||
| 14 | 16.5 | 18 | 21.2 | 1.6 | 3.5 | 120 | 30 | ||
| 20 | 3/4 | 16 | 18 | 19.8 | 23.0 | 1.6 | 3.5 | 120 | 30 |
| 16 | 19 | 20.8 | 24.0 | 1.6 | 4 | 160 | 10 | ||
| 19.5 | 22 | 23.8 | 27.8 | 2 | 3 | 180 | 10 | ||
| 25 | 1 | 25.5 | 28 | 30 | 34 | 2 | 3 | 300 | 10 |
| 32 | 1・1/4 | 33 | 36 | 38 | 43 | 2.5 | 2.5 | 600 | 6 |
| 40 | 1・1/2 | 39 | 42 | 44 | 50 | 3 | 2 | 2,000 | 6 |
| 50 | 2 | 50 | 53.5 | 56 | 62 | 3 | 2 | 2,500 | 6 |
| 65 | 2・1/2 | 65 | 68.5 | 71 | 78 | 3.5 | 1 | 3,500 | 4 |
| 80 | 3 | 77 | 91 | 84 | 92 | 4 | 1 | 5,000 | 4 |
| 100 | 4 | 112 | 116 | 120 | 128 | 4 | 1 | 5,000 | 3 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,625円 ( 30,388円 ) | 6日目 |
25,806円 ( 28,387円 ) | 6日目 |
26,748円 ( 29,423円 ) | 6日目 |
27,691円 ( 30,460円 ) | 6日目 |
28,634円 ( 31,497円 ) | 6日目 |
29,578円 ( 32,536円 ) | 6日目 |
30,521円 ( 33,573円 ) | 6日目 |
31,464円 ( 34,610円 ) | 6日目 |
32,407円 ( 35,648円 ) | 6日目 |
33,350円 ( 36,685円 ) | 6日目 |
34,294円 ( 37,723円 ) | 6日目 |
18,260円 ( 20,086円 ) | 6日目 |
19,203円 ( 21,123円 ) | 6日目 |
20,147円 ( 22,162円 ) | 6日目 |
21,090円 ( 23,199円 ) | 6日目 |
22,033円 ( 24,236円 ) | 6日目 |
22,976円 ( 25,274円 ) | 6日目 |
23,919円 ( 26,311円 ) | 6日目 |
28,679円 ( 31,547円 ) | 6日目 |
29,947円 ( 32,942円 ) | 6日目 |
31,214円 ( 34,335円 ) | 6日目 |
32,481円 ( 35,729円 ) | 6日目 |
33,748円 ( 37,123円 ) | 6日目 |
35,016円 ( 38,518円 ) | 6日目 |
36,284円 ( 39,912円 ) | 6日目 |
37,551円 ( 41,306円 ) | 6日目 |
38,818円 ( 42,700円 ) | 6日目 |
40,086円 ( 44,095円 ) | 6日目 |
41,353円 ( 45,488円 ) | 6日目 |
19,807円 ( 21,788円 ) | 6日目 |
21,074円 ( 23,181円 ) | 6日目 |
22,342円 ( 24,576円 ) | 6日目 |
23,610円 ( 25,971円 ) | 6日目 |
24,877円 ( 27,365円 ) | 6日目 |
26,144円 ( 28,758円 ) | 6日目 |
27,411円 ( 30,152円 ) | 6日目 |
37,654円 ( 41,419円 ) | 6日目 |
39,319円 ( 43,251円 ) | 6日目 |
40,984円 ( 45,082円 ) | 6日目 |
42,650円 ( 46,915円 ) | 6日目 |
44,315円 ( 48,747円 ) | 6日目 |
45,980円 ( 50,578円 ) | 6日目 |
47,646円 ( 52,411円 ) | 6日目 |
49,311円 ( 54,242円 ) | 6日目 |
50,976円 ( 56,074円 ) | 6日目 |
52,642円 ( 57,906円 ) | 6日目 |
54,307円 ( 59,738円 ) | 6日目 |
28,885円 ( 31,774円 ) | 6日目 |
27,662円 ( 30,428円 ) | 6日目 |
32,586円 ( 35,845円 ) | 6日目 |
30,992円 ( 34,091円 ) | 6日目 |
32,658円 ( 35,924円 ) | 6日目 |
34,323円 ( 37,755円 ) | 6日目 |
35,988円 ( 39,587円 ) | 6日目 |
48,560円 ( 53,416円 ) | 6日目 |
50,711円 ( 55,782円 ) | 6日目 |
52,862円 ( 58,148円 ) | 6日目 |
55,014円 ( 60,515円 ) | 6日目 |
57,166円 ( 62,883円 ) | 6日目 |
59,317円 ( 65,249円 ) | 6日目 |
詳細情報
基本情報
腐食性流体にも対応できる、両端にフランジがついたふっ素樹脂のフレキシブルホース。
【特長】
・両端がルーズのフランジタイプ。
・耐薬品性・耐熱性（-50～+180℃）・非粘着性・耐久性・電気特性）を合わせもっている。
・適用流体：空気・水・化学薬品。※ふっ素樹脂を透過しない流体に限る。
・使用圧力：0.1～1.0MPa。
【用途】
・化学工場等の薬品や腐食性流体が使用される箇所での配管に最適で、配管誤差調整や変位吸収が可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ねじれは吸収できませんのでご注意ください。

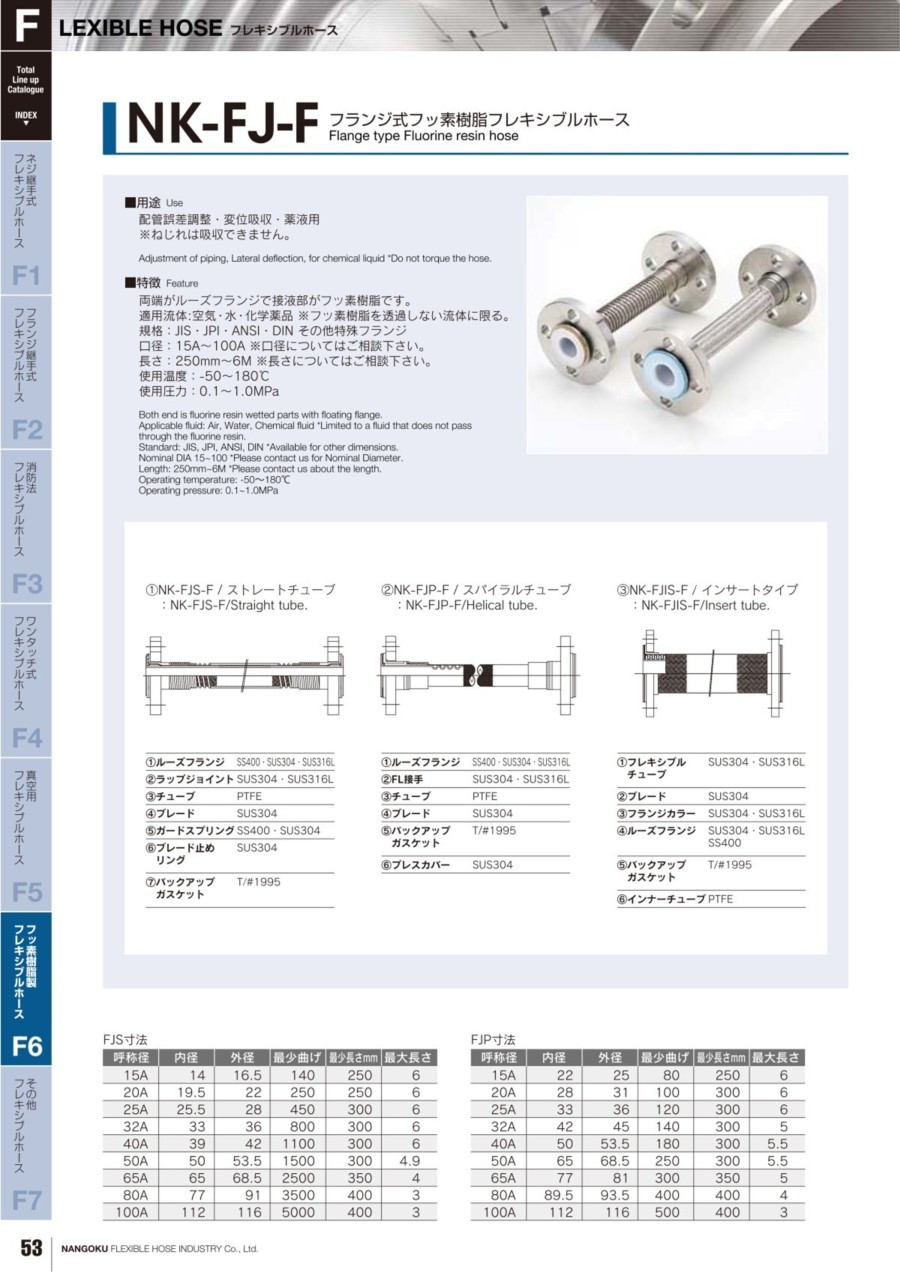

カタログ
商品担当おすすめ
南国フレキ工業
NK-RB-D 球形ゴム製フレキPTFEライニング
「NK-FJ-F フランジ式フッ素樹脂フレキシブルホース」はNK-RB-D 球形ゴム製フレキPTFEライニングと異なり、必要な長さにて製作が可能です。
南国フレキ工業
NK-2500・2600 汎用フランジ式フレキシブルホース
「NK-FJ-F フランジ式フッ素樹脂フレキシブルホース」はNK-2500・2600 汎用フランジ式フレキシブルホースにフッ素樹脂のホースを採用しており、腐食性のある流体や薬品等にも使用できます。
