NK-FJ-C メスユニオン式ふっ素樹脂フレキシブルホース
- 通常単価(税別)
- 11,921円～356,616円
- 税込単価
- 13,113円～392,278円
腐食性流体にも対応できる、両端にユニオンメスネジ（Rc）がついたふっ素樹脂のフレキシブルホース。【特長...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
NK-FJS-C／ストレートチューブ材質
- ソケット：SS400、SUS304、SUS316L
- 袋ナット：SUS304、SUS316L
- スリーブ：SUS304、SUS316L
- プレスカバー：SUS304
- チューブ：PTFE
- ブレード：SUS304
- ガードスプリング：SUS304
NK-FJP-C／スパイラルチューブ材質
- ソケット：SS400、SUS304、SUS316L
- 袋ナット：SUS400、SUS304
- スリーブ：SUS304
- プレスカバー：SUS304
- チューブ：PTFE
- ブレード：SUS304
規格表
FJS
| 呼称径 | 内径 | 外径 | 最少曲げ | 最少長さmm | 最大長さ |
|---|---|---|---|---|---|
| 8A | 6 | 8 | 80 | 250 | 10 |
FJP
| 呼称径 | 内径 | 外径 | 最少曲げ | 最少長さmm | 最大長さ |
|---|---|---|---|---|---|
| 10A | 12 | 14 | 30 | 300 | 6 |
| 15A | 22 | 25 | 80 | 300 | 6 |
| 20A | 28 | 31 | 100 | 300 | 6 |
| 25A | 33 | 36 | 120 | 350 | 6 |
| 32A | 42 | 45 | 140 | 350 | 5 |
| 40A | 50 | 53.5 | 180 | 400 | 5 |
| 50A | 65 | 68.5 | 250 | 400 | 5 |
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,662円 ( 41,428円 ) | 8日目 |
39,300円 ( 43,230円 ) | 8日目 |
40,937円 ( 45,031円 ) | 8日目 |
42,575円 ( 46,833円 ) | 8日目 |
44,212円 ( 48,633円 ) | 8日目 |
45,850円 ( 50,435円 ) | 8日目 |
47,487円 ( 52,236円 ) | 8日目 |
49,124円 ( 54,036円 ) | 8日目 |
50,762円 ( 55,838円 ) | 8日目 |
52,399円 ( 57,639円 ) | 8日目 |
54,037円 ( 59,441円 ) | 8日目 |
26,200円 ( 28,820円 ) | 8日目 |
27,837円 ( 30,621円 ) | 8日目 |
29,475円 ( 32,423円 ) | 8日目 |
31,112円 ( 34,223円 ) | 8日目 |
32,750円 ( 36,025円 ) | 8日目 |
34,387円 ( 37,826円 ) | 8日目 |
36,025円 ( 39,628円 ) | 8日目 |
59,342円 ( 65,276円 ) | 8日目 |
62,241円 ( 68,465円 ) | 8日目 |
65,139円 ( 71,653円 ) | 8日目 |
68,037円 ( 74,841円 ) | 8日目 |
70,935円 ( 78,029円 ) | 8日目 |
73,834円 ( 81,217円 ) | 8日目 |
76,732円 ( 84,405円 ) | 8日目 |
79,630円 ( 87,593円 ) | 8日目 |
82,529円 ( 90,782円 ) | 8日目 |
85,427円 ( 93,970円 ) | 8日目 |
88,325円 ( 97,158円 ) | 8日目 |
39,054円 ( 42,959円 ) | 8日目 |
41,952円 ( 46,147円 ) | 8日目 |
44,851円 ( 49,336円 ) | 8日目 |
47,749円 ( 52,524円 ) | 8日目 |
50,647円 ( 55,712円 ) | 8日目 |
53,546円 ( 58,901円 ) | 8日目 |
56,444円 ( 62,088円 ) | 8日目 |
84,052円 ( 92,457円 ) | 8日目 |
87,458円 ( 96,204円 ) | 8日目 |
90,863円 ( 99,949円 ) | 8日目 |
94,269円 ( 103,696円 ) | 8日目 |
97,675円 ( 107,443円 ) | 8日目 |
101,081円 ( 111,189円 ) | 8日目 |
104,487円 ( 114,936円 ) | 8日目 |
106,309円 ( 116,940円 ) | 8日目 |
109,665円 ( 120,632円 ) | 8日目 |
113,021円 ( 124,323円 ) | 8日目 |
118,111円 ( 129,922円 ) | 8日目 |
60,210円 ( 66,231円 ) | 8日目 |
63,616円 ( 69,978円 ) | 8日目 |
67,022円 ( 73,724円 ) | 8日目 |
70,428円 ( 77,471円 ) | 8日目 |
73,834円 ( 81,217円 ) | 8日目 |
77,240円 ( 84,964円 ) | 8日目 |
80,646円 ( 88,711円 ) | 8日目 |
106,382円 ( 117,020円 ) | 8日目 |
110,230円 ( 121,253円 ) | 8日目 |
115,777円 ( 127,355円 ) | 8日目 |
117,926円 ( 129,719円 ) | 8日目 |
123,588円 ( 135,947円 ) | 8日目 |
125,622円 ( 138,184円 ) | 8日目 |
詳細情報
基本情報
腐食性流体にも対応できる、両端にユニオンメスネジ（Rc）がついたふっ素樹脂のフレキシブルホース。
【特長】
・両端の継手がルーズタイプの金具を使用しており、配管時にホースが捩れにくい構造になっている。
・ホース部がふっ素樹脂になっている。
・耐薬品性・耐熱性（-50～+180℃）・非粘着性・耐久性・電気特性）を合わせもっている。
・適用流体：空気・水・化学薬品。
・使用圧力：0.1～1.0MPa。
【用途】
・化学工場等の薬品や腐食性流体が使用される箇所での配管に最適で、配管誤差調整や変位吸収が可能。

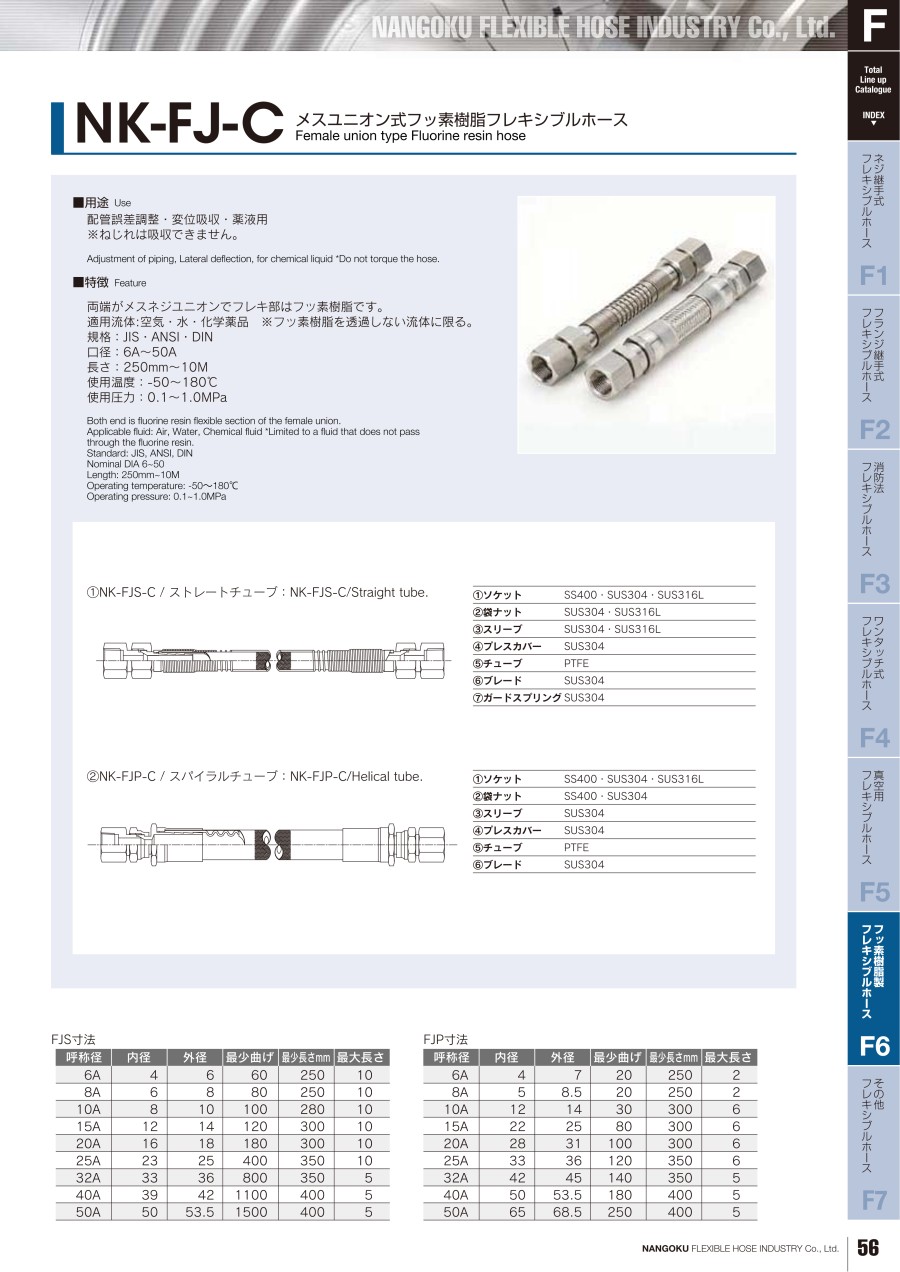

カタログ
商品担当おすすめ
南国フレキ工業
NK-2000 スリムユニオン式（メタルタッチ）フレキシブルホース
「NK-FJ-C メスユニオン式フッ素樹脂フレキシブルホース」は「NK-2000 スリムユニオン式（メタルタッチ）フレキシブルホース」にフッ素樹脂のホースを採用しており、腐食性のある流体や薬品等にも使用できます。
日東電工
No.95S ニトフロン パイプシール（ふっ素樹脂製品）
「NK-FJ-C メスユニオン式フッ素樹脂フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。
