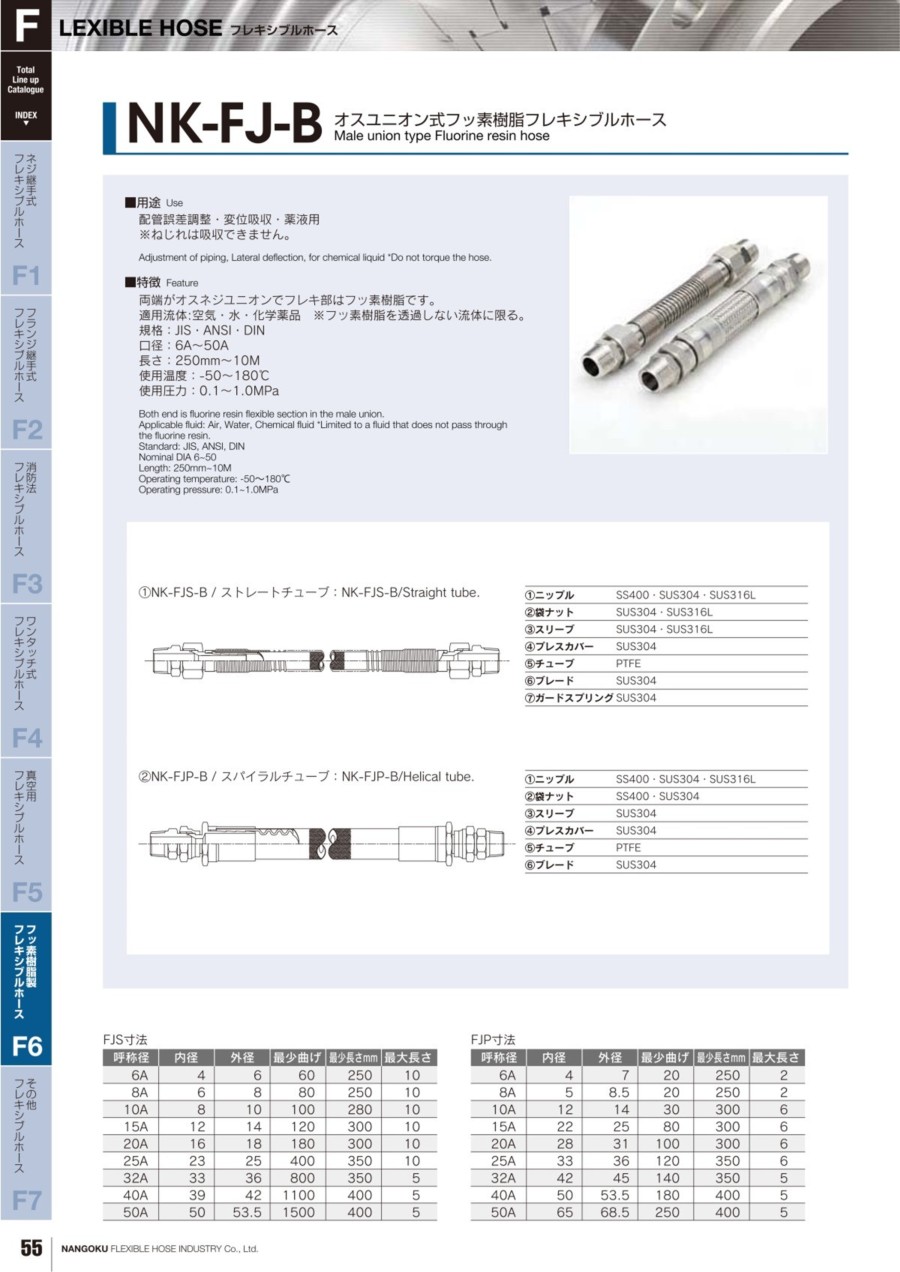

NK-FJ-B オスユニオン式ふっ素樹脂フレキシブルホース
- 通常単価(税別)
- 11,708円～351,106円
- 税込単価
- 12,879円～386,217円
腐食性流体にも対応できる、両端にオスユニオン（R）がついたふっ素樹脂のフレキシブルホース。【特長】・継...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
NK-FJS-B／ストレートチューブ
- ニップル：SS400、SUS304、SUS316L
- 袋ナット：SUS304、SUS316L
- スリーブ：SUS304、SUS316L
- プレスカバー：SUS304
- チューブ：PTFE
- ブレード：SUS304
- ガードスプリング:SUS304
NK-FJP-B／スパイラルチューブ
- ニップル：SS400、SUS304、SUS316L
- 袋ナット：SS400、SUS304
- スリーブ：SUS304
- プレスカバー：SUS304
- チューブ：PTFE
- ブレード：SUS304
規格表
FJS
| 呼称径 | 内径 | 外径 | 最少曲げ | 最少長さmm | 最大長さ |
|---|---|---|---|---|---|
| 8A | 6 | 8 | 80 | 250 | 10 |
| 10A | 8 | 10 | 100 | 280 | 10 |
| 15A | 12 | 14 | 120 | 300 | 10 |
| 20A | 16 | 18 | 180 | 300 | 10 |
| 25A | 23 | 25 | 400 | 350 | 10 |
| 32A | 33 | 36 | 800 | 350 | 5 |
| 40A | 39 | 42 | 1,100 | 400 | 5 |
| 50A | 50 | 53.5 | 1,500 | 400 | 5 |
FJP
| 呼称径 | 内径 | 外径 | 最少曲げ | 最少長さmm | 最大長さ |
|---|---|---|---|---|---|
| 10A | 12 | 14 | 30 | 300 | 6 |
| 15A | 22 | 25 | 80 | 300 | 6 |
| 20A | 28 | 31 | 100 | 300 | 6 |
| 25A | 33 | 36 | 120 | 350 | 6 |
| 32A | 42 | 45 | 140 | 350 | 5 |
| 40A | 50 | 53.5 | 180 | 400 | 5 |
| 50A | 65 | 68.5 | 250 | 400 | 5 |
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,402円 ( 38,942円 ) | 8日目 |
37,040円 ( 40,744円 ) | 8日目 |
38,677円 ( 42,545円 ) | 8日目 |
40,315円 ( 44,347円 ) | 8日目 |
41,952円 ( 46,147円 ) | 8日目 |
43,590円 ( 47,949円 ) | 8日目 |
45,227円 ( 49,750円 ) | 8日目 |
46,865円 ( 51,552円 ) | 8日目 |
48,502円 ( 53,352円 ) | 8日目 |
50,140円 ( 55,154円 ) | 8日目 |
51,777円 ( 56,955円 ) | 8日目 |
23,940円 ( 26,334円 ) | 8日目 |
25,578円 ( 28,136円 ) | 8日目 |
27,215円 ( 29,937円 ) | 8日目 |
28,853円 ( 31,738円 ) | 8日目 |
30,490円 ( 33,539円 ) | 8日目 |
32,128円 ( 35,341円 ) | 8日目 |
33,765円 ( 37,142円 ) | 8日目 |
57,574円 ( 63,331円 ) | 8日目 |
60,472円 ( 66,519円 ) | 8日目 |
63,370円 ( 69,707円 ) | 8日目 |
66,269円 ( 72,896円 ) | 8日目 |
69,167円 ( 76,084円 ) | 8日目 |
72,065円 ( 79,272円 ) | 8日目 |
74,964円 ( 82,460円 ) | 8日目 |
77,862円 ( 85,648円 ) | 8日目 |
80,760円 ( 88,836円 ) | 8日目 |
83,659円 ( 92,025円 ) | 8日目 |
86,557円 ( 95,213円 ) | 8日目 |
37,286円 ( 41,015円 ) | 8日目 |
40,184円 ( 44,202円 ) | 8日目 |
43,082円 ( 47,390円 ) | 8日目 |
45,981円 ( 50,579円 ) | 8日目 |
48,879円 ( 53,767円 ) | 8日目 |
51,777円 ( 56,955円 ) | 8日目 |
54,675円 ( 60,143円 ) | 8日目 |
81,284円 ( 89,412円 ) | 8日目 |
84,690円 ( 93,159円 ) | 8日目 |
88,096円 ( 96,906円 ) | 8日目 |
91,502円 ( 100,652円 ) | 8日目 |
94,908円 ( 104,399円 ) | 8日目 |
98,314円 ( 108,145円 ) | 8日目 |
101,720円 ( 111,892円 ) | 8日目 |
105,126円 ( 115,639円 ) | 8日目 |
108,532円 ( 119,385円 ) | 8日目 |
111,938円 ( 123,132円 ) | 8日目 |
115,344円 ( 126,878円 ) | 8日目 |
57,443円 ( 63,187円 ) | 8日目 |
60,849円 ( 66,934円 ) | 8日目 |
64,255円 ( 70,681円 ) | 8日目 |
67,661円 ( 74,427円 ) | 8日目 |
71,066円 ( 78,173円 ) | 8日目 |
74,472円 ( 81,919円 ) | 8日目 |
77,878円 ( 85,666円 ) | 8日目 |
105,936円 ( 116,530円 ) | 8日目 |
109,842円 ( 120,826円 ) | 8日目 |
113,747円 ( 125,122円 ) | 8日目 |
117,652円 ( 129,417円 ) | 8日目 |
121,558円 ( 133,714円 ) | 8日目 |
125,463円 ( 138,009円 ) | 8日目 |
詳細情報
基本情報
腐食性流体にも対応できる、両端にオスユニオン（R）がついたふっ素樹脂のフレキシブルホース。
【特長】
・継手がルーズタイプになっている為、NK-FJ-Aに比べて配管が容易になる。
・ホース部がふっ素樹脂になっており、耐薬品性・耐熱性。（-50～+180℃）
・非粘着性・耐久性・電気特性）を合わせもっている。
・適用流体：空気・水・化学薬品*ふっ素樹脂を透過しない流体に限る。
・使用圧力：0.1～1.0MPa。
【用途】
・化学工場等の薬品や腐食性流体が使用される箇所での配管に最適で、配管誤差調整や変位吸収が可能。
