南国フレキ工業

NK-9100 消防法（危）第20号評定フレキシブルホース

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 28,505円～630,718円

税込単価: 31,356円～693,790円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

通常出荷日：在庫品1日目

消防法（危）第20号の評定を取得した両端がフランジタイプのフレキシブルホース。...

種類
フレキシブルホース
ホース材質
SUS304
接続部種類
フランジ
ブレード
あり
最高使用圧力詳細 (MPa)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

地震等による不等沈下の変位吸収に用いる

ハンド式 80A-400A

R式 80A-200A

カラー式 40A-65A

呼径	最大軸直角変位量（mm）
呼径	50	100	150	200	250	300	350	400
ND	フレキシブルメタルホースの全長（l）
40A	500	600	700	800	900	1,000	1,100	1,200
50A	600	700	800	900	1,000	1,100	1,200	1,300
65A	600	800	900	1,000	1,100	1,200	1,300	1,400
80A	700	800	1,000	1,100	1,200	1,300	1,400	1,500
100A	700	900	1,100	1,200	1,300	1,400	1,500	1,600
125A	800	1,000	1,200	1,300	1,400	1,500	1,600	1,800
150A	800	1,100	1,300	1,500	1,600	1,700	1,800	1,900
200A	900	1,200	1,400	1,500	1,700	1,800	1,900	2,100
250A	1,000	1,400	1,500	1,700	2,000	2,100	2,200	2,300
300A	1,100	1,400	1,700	1,900	2,000	2,100	2,200	2,300
350A	1,200	1,500	1,800	2,000	2,200	2,400	2,600	2,800
400A	1,300	1,600	2,000	2,200	2,500	2,700	2,900	3,200

型番リスト

表示件数

型番

使用流体

内径

(mm)

最高使用圧力（範囲）

(MPa)

ブレード有り外径

(φ)

使用温度範囲

(℃)

長さ

(mm)

フランジ種類

ホースの種類

ブレード詳細

ブレード無し外径

(φ)

呼称径（口径）

MK金具材質

最小曲げ半径詳細(振動無し時/振動あり時)

(mm)

板厚

(t)

RoHS?

最小発注数量

油 / 溶剤 / 薬品/薬剤	38.8	～1.0	52	-10～100	900	両端ルーズフランジ	Cタイプ	1重	50	40A	SS400	170	0.6	10	1個
油 / 溶剤 / 薬品/薬剤	49.2	～1.0	64.5	-10～100	1300	両端ルーズフランジ	Cタイプ	1重	62	50A	SS400	200	0.6	10	1個
油 / 溶剤 / 薬品/薬剤	49.2	～1.0	64.5	-10～100	700	両端ルーズフランジ	Cタイプ	1重	62	50A	SS400	200	0.6	10	1個
油 / 溶剤 / 薬品/薬剤	78.5	～1.0	108	-10～100	1300	JISフランジ	Rタイプ	1重	104.5	80A	SS400	300	1.0	10	1個
油 / 溶剤 / 薬品/薬剤	101	～1.0	135	-10～100	800	JISフランジ	Rタイプ	1重	131	100A	SS400	350	1.0	10	1個
油 / 溶剤 / 薬品/薬剤	128	～1.0	166	-10～100	1700	JISフランジ	NRタイプ	1重	163	125A	SS400	400	1.2	10	1個
油 / 溶剤 / 薬品/薬剤	152.6	～1.0	191	-10～100	900	JISフランジ	NRタイプ	1重	188	150A	SS400	500	1.2	10	1個
油 / 溶剤 / 薬品/薬剤	196	～1.0	238	-10～100	1100	JISフランジ	NRタイプ	1重	234.4	200A	SS400	600	1.2	10	1個
油 / 溶剤 / 薬品/薬剤	196	～1.0	238	-10～100	1700	JISフランジ	NRタイプ	1重	234.4	200A	SS400	600	1.2	10	1個
油 / 溶剤 / 薬品/薬剤	49.2	～1.0	64.5	-40～100	1100	両端ルーズフランジ	Cタイプ	1重	62	50A	SUS304	200	0.6	10	1個
油 / 溶剤 / 薬品/薬剤	49.2	-	64.5	-40～100	700	両端ルーズフランジ	Cタイプ	1重	62	50A	SUS304	200	0.6	-	1個
油 / 溶剤 / 薬品/薬剤	101	～1.0	135	-40～100	1000	JISフランジ	Rタイプ	1重	131	100A	SUS304	350	1.0	10	1個
油 / 溶剤 / 薬品/薬剤	196	～1.0	238	-40～100	1700	JISフランジ	NRタイプ	1重	234.4	200A	SUS304	600	1.2	10	1個
油 / 溶剤	101	～1.0	135	-10～100	1500	JISフランジ	Bタイプ	1重	131	100A	SS400	350	1.0	10	1個
油 / 溶剤	152.6	～1.0	191	-10～100	1000	JISフランジ	Bタイプ	1重	188	150A	SS400	500	1.2	10	1個
油 / 溶剤 / 薬品/薬剤	250	～1.0	305	-10～100	1000	JISフランジ	Bタイプ	3重	297	250A	SS400	700	1.0～2.0	10	1個
油 / 溶剤 / 薬品/薬剤	250	～1.0	305	-10～100	1300	JISフランジ	Bタイプ	3重	297	250A	SS400	700	1.0～2.0	10	1個
油 / 溶剤 / 薬品/薬剤	250	～1.0	305	-10～100	2300	JISフランジ	Bタイプ	3重	297	250A	SS400	700	1.0～2.0	10	1個
油 / 溶剤 / 薬品/薬剤	250	～1.0	305	-10～100	1800	JISフランジ	Bタイプ	3重	297	250A	SUS304	700	1.0～2.0	10	1個
油 / 溶剤 / 薬品/薬剤	300.5	～1.0	357	-10～100	1200	JISフランジ	Bタイプ	3重	347.5	300A	SUS304	800	1.0～2.0	10	1個

通常単価(税別) (税込単価)	通常出荷日

28,505円 ( 31,356円 )	11日目
39,705円 ( 43,676円 )	11日目
32,839円 ( 36,123円 )	11日目
73,097円 ( 80,407円 )	11日目
73,097円 ( 80,407円 )	11日目
165,474円 ( 182,021円 )	11日目
164,087円 ( 180,496円 )	11日目
246,650円 ( 271,315円 )	11日目
281,811円 ( 309,992円 )	11日目
45,600円 ( 50,160円 )	11日目
41,023円 ( 45,125円 )	11日目
87,244円 ( 95,968円 )	11日目
289,023円 ( 317,925円 )	11日目
199,075円 ( 218,983円 )	16日目
219,256円 ( 241,182円 )	16日目
415,625円 ( 457,188円 )	16日目
449,017円 ( 493,919円 )	16日目
560,326円 ( 616,359円 )	16日目
568,856円 ( 625,742円 )	16日目
630,718円 ( 693,790円 )	16日目

詳細情報

基本情報

基本情報

消防法（危）第20号の評定を取得した両端がフランジタイプのフレキシブルホース。
【特長】
・（一財）日本消防設備安全センターより評定を取得した製品。
・通常のフレキシブルホースよりも厳しい設計基準になっている。
・適用流体：危険物第4類の引火性液体。
【用途】
・危険物施設内の危険物貯蔵タンクと配管の結合部に設置が義務付けられ、地震などによる地盤沈下などから配管の損傷を防止するために使用される。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

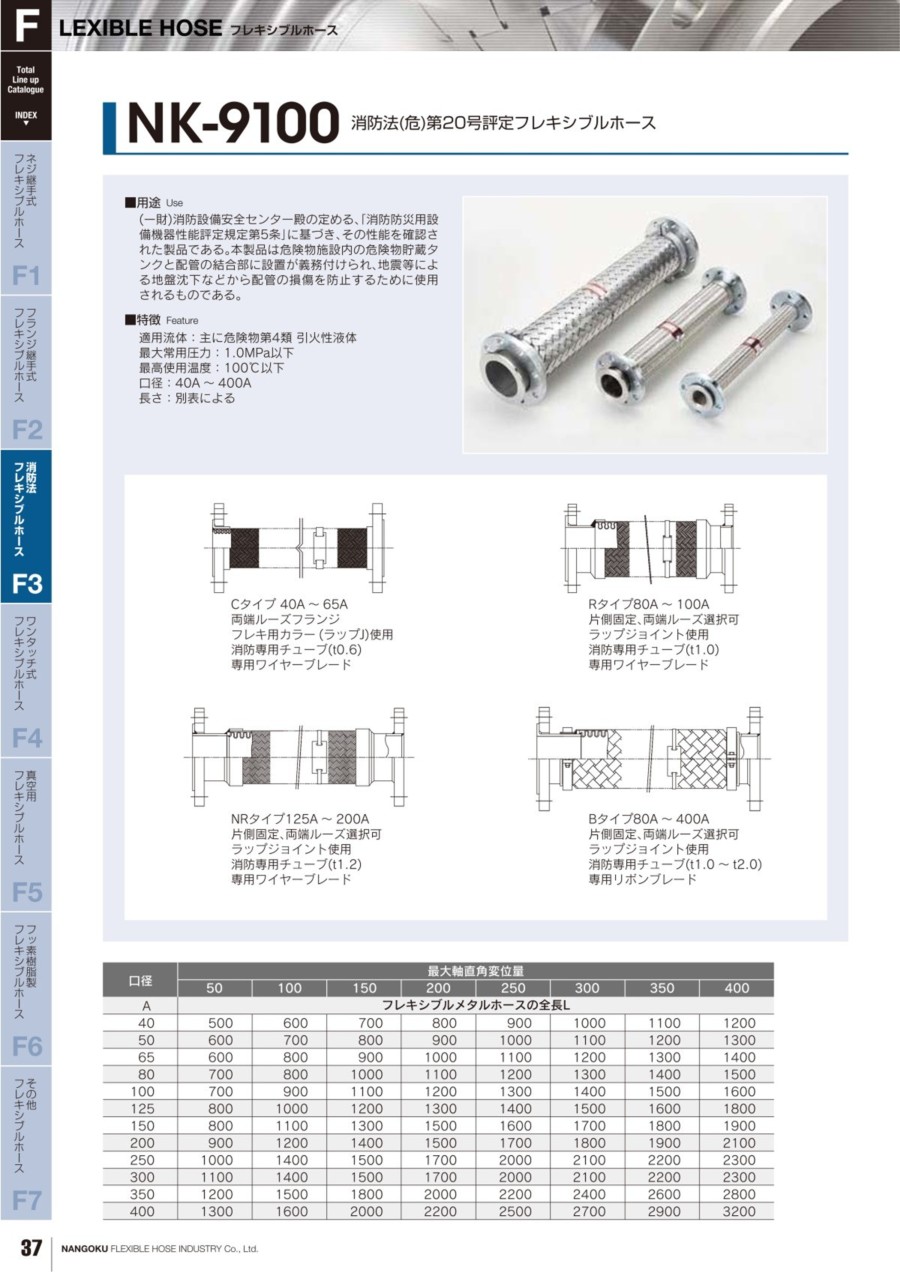

カタログ (見開き版)

商品担当おすすめ

南国フレキ工業
NK-3100 標準フランジ式フレキシブルホース
「NK-9100　消防法（危）第20号評定フレキシブルホース」とは異なり、一般配管に使用される汎用フレキシブルホースです。
ＳＤＣ田中（ねじ・ボルト・座金・ナット）
SDCクリーンボルト（六角ナット）
「NK-9100　消防法（危）第20号評定フレキシブルホース」の配管時に欠かすことができないねじ・ボルト・座金・ナットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NK-9100 消防法（危）第20号評定フレキシブルホースのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐熱温度は何℃ですか。

本製品の最大使用温度は100℃以下です。

Qどのぐらいの圧力に耐えることが出来ますか。

本製品の最大常用圧力は1.0MPa以下です。
