南国フレキ工業

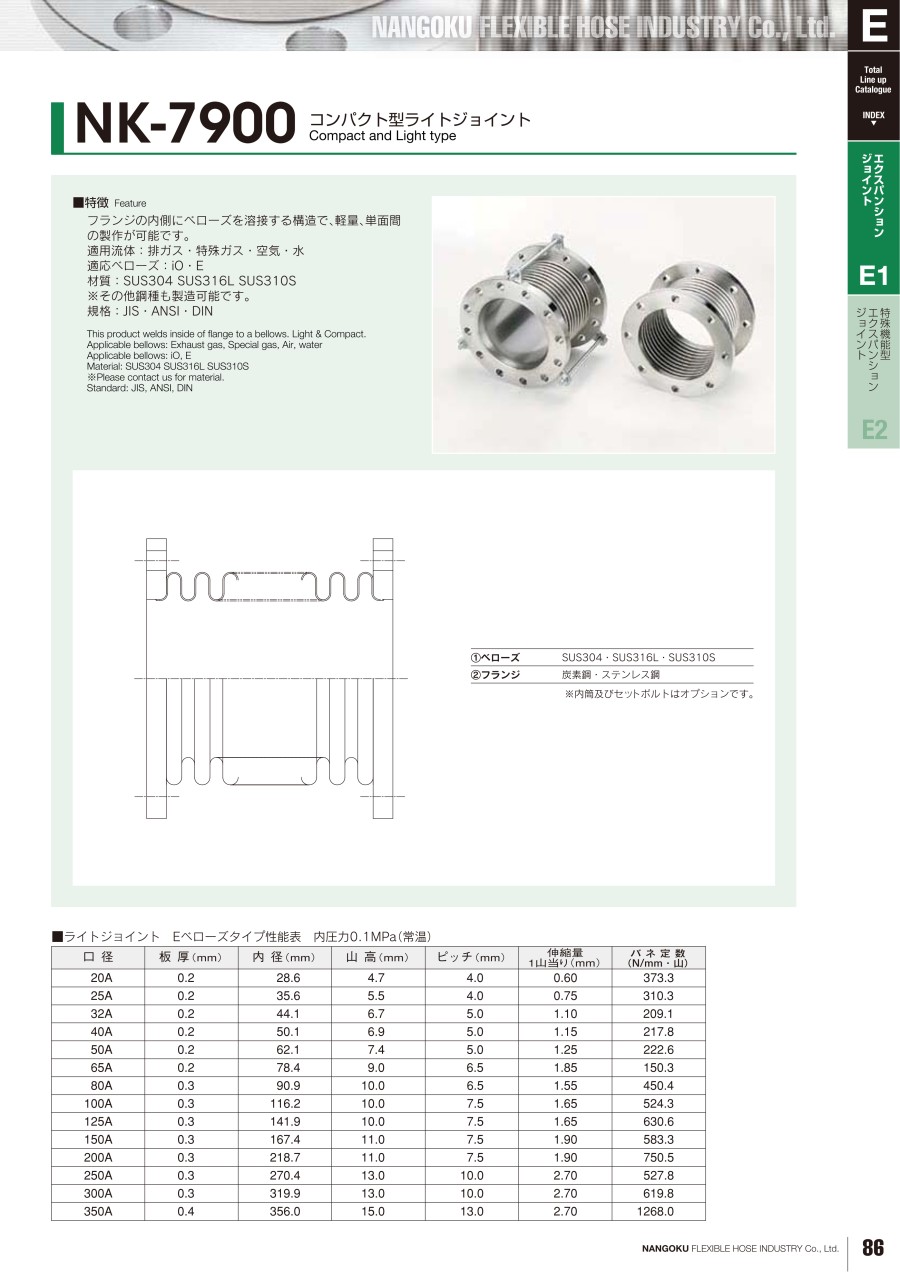

NK-7900・7900-E コンパクト型ライトジョイント

カタログ |

通常単価(税別): 15,398円～681,986円

税込単価: 16,938円～750,185円

通常出荷日：5日目～11日目

気密性に優れた、両端固定フランジ付の伸縮管継手。【特長】・NK7300のルーズタイプと異なり、フランジ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
内筒及びセットボルトはオプションです。

よく一緒に見られています

南国フレキ工業

通常出荷日：3 日目～

よく一緒に見られています

南国フレキ工業

通常出荷日：8 日目～

未確定：候補が222型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

NK-7900EはNK-7900よりも薄いベローズを使用しており、バネ常数が低く伸縮性に優れた製品。ベローズ材質はSUS316Lを採用。

材質

番号	品名	材質
1	ベローズ	SUS304,SUS316,SUS316L
2	フランジ	SS400,SUS304,SUS316,SUS316L

規格表

標準（内圧力0.1MPa）

口径	板厚	内径	山高	ピッチ	伸縮量 1山当り（mm）	バネ常数（N/mm・山）
20A	0.3	27.0	4.7	6.0	0.45	1,017.0
25A	0.3	33.5	5.5	6.3	0.55	839.0
32A	0.3	42.0	6.7	7.0	0.75	592.0
40A	0.3	47.5	6.9	7.5	0.75	943.0
50A	0.3	59.5	7.4	8.5	0.90	913.0
65A	0.4	75.0	9.6	9.5	1.2	849.0
80A	0.4	88.0	10.6	10.5	1.4	734.0
100A	0.4	113.0	12.1	10.5	1.6	668.0
125A	0.5	140.5	11.0	12.0	1.4	1,818.9
150A	0.5	166.0	13.0	15.0	2.0	1,264.6
200A	0.5	218.3	13.0	15.0	2.0	1,632.1
250A	0.5	269.0	16.0	18.0	2.8	1,091.5
300A	0.5	320.5	18.0	20.0	3.3	915.7

柔軟（内圧力0.1MPa）

口径	板厚	内径	山高	ピッチ	伸縮量 1山当り（mm）	バネ常数（N/mm・山）
20A	0.2	28.6	4.7	4.0	0.60	373.3
25A	0.2	35.6	5.5	4.0	0.75	310.3
32A	0.2	44.1	6.7	5.0	1.10	209.1
40A	0.2	50.1	6.9	5.0	1.15	217.8
50A	0.2	62.1	7.4	5.0	1.25	222.6
65A	0.2	78.4	9.0	6.5	1.85	150.3
80A	0.3	90.9	10.0	6.5	1.55	450.4
100A	0.3	116.2	10.0	7.5	1.65	524.3
125A	0.3	141.9	10.0	7.5	1.65	630.6
150A	0.3	167.4	11.0	7.5	1.90	583.3
200A	0.3	218.7	11.0	7.5	1.90	750.5
250A	0.3	270.4	13.0	10.0	2.70	527.8
300A	0.3	319.9	13.0	10.0	2.70	619.8

型番リスト

表示件数

型番

NK7900/5K-SS400-20A-100

NK7900/5K-SS400-20A-130

NK7900/5K-SS400-20A-160

NK7900/5K-SS400-20A-190

NK7900/5K-SS400-25A-100

NK7900/5K-SS400-25A-130

NK7900/5K-SS400-25A-160

NK7900/5K-SS400-25A-190

NK7900/5K-SS400-32A-160

NK7900/5K-SS400-32A-190

NK7900/5K-SS400-40A-100

NK7900/5K-SS400-40A-130

NK7900/5K-SS400-40A-160

NK7900/5K-SS400-40A-190

NK7900/5K-SS400-50A-100

NK7900/5K-SS400-50A-150

NK7900/5K-SS400-50A-200

NK7900/5K-SS400-50A-250

NK7900/5K-SS400-65A-100

NK7900/5K-SS400-65A-150

NK7900/5K-SS400-65A-200

NK7900/5K-SS400-65A-250

NK7900/5K-SS400-80A-100

NK7900/5K-SS400-80A-150

NK7900/5K-SS400-80A-200

NK7900/5K-SS400-80A-250

NK7900/5K-SS400-100A-100

NK7900/5K-SS400-100A-150

NK7900/5K-SS400-100A-200

NK7900/5K-SS400-100A-250

NK7900/5K-SS400-125A-100

NK7900/5K-SS400-125A-150

NK7900/5K-SS400-125A-200

NK7900/5K-SS400-125A-250

NK7900/5K-SS400-150A-100

NK7900/5K-SS400-150A-160

NK7900/5K-SS400-150A-220

NK7900/5K-SS400-150A-280

NK7900/5K-SS400-200A-110

NK7900/5K-SS400-200A-180

NK7900/5K-SS400-200A-250

NK7900/5K-SS400-200A-320

NK7900/5K-SS400-250A-120

NK7900/5K-SS400-250A-190

NK7900/5K-SS400-250A-260

NK7900/5K-SS400-250A-330

NK7900/5K-SS400-300A-130

NK7900/5K-SS400-300A-200

NK7900/5K-SS400-300A-270

NK7900/5K-SS400-300A-340

NK7900/5K-SUS304-20A-100

NK7900/5K-SUS304-20A-130

NK7900/5K-SUS304-20A-160

NK7900/5K-SUS304-20A-190

NK7900/5K-SUS304-25A-100

NK7900/5K-SUS304-25A-130

NK7900/5K-SUS304-25A-160

NK7900/5K-SUS304-25A-190

NK7900/5K-SUS304-32A-100

NK7900/5K-SUS304-32A-130

接液部（内筒、ベローズ）材質

接続部材質

呼称

最高使用圧力

(MPa)

長さ

(mm)

内径

ピッチ

(mm)

板厚

(t)

RoHS?

最小発注数量

SUS304	[スチール] SS400	20A	0.5	100	27	6.0	0.3	10	1個
SUS304	[スチール] SS400	20A	0.5	130	27	6.0	0.3	10	1個
SUS304	[スチール] SS400	20A	0.5	160	27	6.0	0.3	10	1個
SUS304	[スチール] SS400	20A	0.5	190	27	6.0	0.3	10	1個
SUS304	[スチール] SS400	25A	0.5	100	33.5	6.3	0.3	10	1個
SUS304	[スチール] SS400	25A	0.5	130	33.5	6.3	0.3	10	1個
SUS304	[スチール] SS400	25A	0.5	160	33.5	6.3	0.3	10	1個
SUS304	[スチール] SS400	25A	0.5	190	33.5	6.3	0.3	10	1個
SUS304	[スチール] SS400	32A	0.5	160	42.0	7.0	0.3	10	1個
SUS304	[スチール] SS400	32A	0.5	190	42.0	7.0	0.3	10	1個
SUS304	[スチール] SS400	40A	0.5	100	47.5	7.5	0.35	10	1個
SUS304	[スチール] SS400	40A	0.5	130	47.5	7.5	0.35	10	1個
SUS304	[スチール] SS400	40A	0.5	160	47.5	7.5	0.35	10	1個
SUS304	[スチール] SS400	40A	0.5	190	47.5	7.5	0.35	10	1個
SUS304	[スチール] SS400	50A	0.5	100	59.5	8.5	0.35	10	1個
SUS304	[スチール] SS400	50A	0.5	150	59.5	8.5	0.35	10	1個
SUS304	[スチール] SS400	50A	0.5	200	59.5	8.5	0.35	10	1個
SUS304	[スチール] SS400	50A	0.5	250	59.5	8.5	0.35	10	1個
SUS304	[スチール] SS400	65A	0.5	100	75.0	9.5	0.4	10	1個
SUS304	[スチール] SS400	65A	0.5	150	75.0	9.5	0.4	10	1個
SUS304	[スチール] SS400	65A	0.5	200	75.0	9.5	0.4	10	1個
SUS304	[スチール] SS400	65A	0.5	250	75.0	9.5	0.4	10	1個
SUS304	[スチール] SS400	80A	0.5	100	88.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	80A	0.5	150	88.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	80A	0.5	200	88.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	80A	0.5	250	88.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	100A	0.38	100	113.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	100A	0.38	150	113.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	100A	0.38	200	113.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	100A	0.38	250	113.0	10.5	0.4	10	1個
SUS304	[スチール] SS400	125A	0.5	100	138.0	12.0	0.5	10	1個
SUS304	[スチール] SS400	125A	0.5	150	138.0	12.0	0.5	10	1個
SUS304	[スチール] SS400	125A	0.5	200	138.0	12.0	0.5	10	1個
SUS304	[スチール] SS400	125A	0.5	250	138.0	12.0	0.5	10	1個
SUS304	[スチール] SS400	150A	0.5	100	164.0	15	0.5	10	1個
SUS304	[スチール] SS400	150A	0.5	160	164.0	15	0.5	10	1個
SUS304	[スチール] SS400	150A	0.5	220	164.0	15	0.5	10	1個
SUS304	[スチール] SS400	150A	0.5	280	164.0	15	0.5	10	1個
SUS304	[スチール] SS400	200A	0.5	110	216	15	0.5	10	1個
SUS304	[スチール] SS400	200A	0.5	180	216	15	0.5	10	1個
SUS304	[スチール] SS400	200A	0.5	250	216	15	0.5	10	1個
SUS304	[スチール] SS400	200A	0.5	320	216	15	0.5	10	1個
SUS304	[スチール] SS400	250A	0.35	120	268	18	0.5	10	1個
SUS304	[スチール] SS400	250A	0.35	190	268	18	0.5	10	1個
SUS304	[スチール] SS400	250A	0.35	260	268	18	0.5	10	1個
SUS304	[スチール] SS400	250A	0.35	330	268	18	0.5	10	1個
SUS304	[スチール] SS400	300A	0.28	130	317	20	0.5	10	1個
SUS304	[スチール] SS400	300A	0.28	200	317	20	0.5	10	1個
SUS304	[スチール] SS400	300A	0.28	270	317	20	0.5	10	1個
SUS304	[スチール] SS400	300A	0.28	340	317	20	0.5	10	1個
SUS304	SUS304	20A	0.5	100	27	6.0	0.3	10	1個
SUS304	SUS304	20A	0.5	130	27	6.0	0.3	10	1個
SUS304	SUS304	20A	0.5	160	27	6.0	0.3	10	1個
SUS304	SUS304	20A	0.5	190	27	6.0	0.3	10	1個
SUS304	SUS304	25A	0.5	100	33.5	6.3	0.3	10	1個
SUS304	SUS304	25A	0.5	130	33.5	6.3	0.3	10	1個
SUS304	SUS304	25A	0.5	160	33.5	6.3	0.3	10	1個
SUS304	SUS304	25A	0.5	190	33.5	6.3	0.3	10	1個
SUS304	SUS304	32A	0.5	100	42.0	7.0	0.3	10	1個
SUS304	SUS304	32A	0.5	130	42.0	7.0	0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,398円 ( 16,938円 )	6日目
16,646円 ( 18,311円 )	6日目
17,895円 ( 19,685円 )	6日目
19,143円 ( 21,057円 )	6日目
15,398円 ( 16,938円 )	6日目
16,646円 ( 18,311円 )	6日目
17,895円 ( 19,685円 )	6日目
19,143円 ( 21,057円 )	6日目
18,310円 ( 20,141円 )	6日目
19,766円 ( 21,743円 )	6日目
16,021円 ( 17,623円 )	6日目
17,375円 ( 19,113円 )	6日目
18,725円 ( 20,598円 )	6日目
20,078円 ( 22,086円 )	6日目
16,437円 ( 18,081円 )	6日目
18,935円 ( 20,829円 )	6日目
21,432円 ( 23,575円 )	6日目
23,927円 ( 26,320円 )	6日目
20,113円 ( 22,124円 )	5日目
21,222円 ( 23,344円 )	5日目
24,343円 ( 26,777円 )	5日目
27,464円 ( 30,210円 )	5日目
20,598円 ( 22,658円 )	5日目
22,472円 ( 24,719円 )	5日目
24,343円 ( 26,777円 )	5日目
26,216円 ( 28,838円 )	5日目
23,720円 ( 26,092円 )	5日目
25,176円 ( 27,694円 )	5日目
26,632円 ( 29,295円 )	5日目
31,209円 ( 34,330円 )	5日目
33,082円 ( 36,390円 )	7日目
40,156円 ( 44,172円 )	7日目
47,230円 ( 51,953円 )	7日目
54,304円 ( 59,734円 )	7日目
39,324円 ( 43,256円 )	7日目
48,651円 ( 53,516円 )	7日目
57,980円 ( 63,778円 )	7日目
67,307円 ( 74,038円 )	7日目
50,767円 ( 55,844円 )	7日目
63,041円 ( 69,345円 )	7日目
75,317円 ( 82,849円 )	7日目
87,593円 ( 96,352円 )	7日目
77,189円 ( 84,908円 )	7日目
88,423円 ( 97,265円 )	7日目
99,659円 ( 109,625円 )	7日目
110,894円 ( 121,983円 )	7日目
84,679円 ( 93,147円 )	7日目
100,284円 ( 110,312円 )	7日目
115,888円 ( 127,477円 )	7日目
131,492円 ( 144,641円 )	7日目
24,482円 ( 26,930円 )	6日目
25,730円 ( 28,303円 )	6日目
26,978円 ( 29,676円 )	6日目
28,227円 ( 31,050円 )	6日目
27,202円 ( 29,922円 )	6日目
25,730円 ( 28,303円 )	6日目
26,978円 ( 29,676円 )	6日目
28,227円 ( 31,050円 )	6日目
28,019円 ( 30,821円 )	6日目
29,475円 ( 32,423円 )	6日目

基本情報

基本情報

気密性に優れた、両端固定フランジ付の伸縮管継手。
【特長】
・NK7300のルーズタイプと異なり、フランジの内側にベローズを溶接している
・フランジのあたり面がフラットになっており、高い気密性があり負圧配管にも使用可能
・耐震性に優れている
・両端のフランジは固定されている
・適用流体：排ガス・特殊ガス・空気・水
【用途】
・振動吸収性能を生かし、ポンプやエンジン、送風機から発生する振動を吸収し、配管に振動が伝わるのを防ぐ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
内筒及びセットボルトはオプションです。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

南国フレキ工業
NK-7300・7300-E 排ガス用スーパージョイント
「NK-7900・7900-E コンパクト型ライトジョイント」は「NK-7300・7300-E スーパージョイント」よりも高い気密性があります。
ＳＤＣ田中（ねじ・ボルト・座金・ナット）
SDCクリーンボルト（六角ナット）
「NK-7900・7900-E コンパクト型ライトジョイント」の配管時に欠かすことができないねじ・ボルト・座金・ナットです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NK-7900・7900-E コンパクト型ライトジョイントのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q耐熱温度は何℃ですか。

SUS304の推奨温度450℃、SUS316Lの推奨温度は600℃までです。(ただし、温度が高くなるにつれ、耐圧は下がりますので、使用圧力を確認することが必要です。)

Q規格外の特別仕様の継手でも対応できますか。

対応可能です。別途御見積となりますのでお気軽にお問い合わせください。
