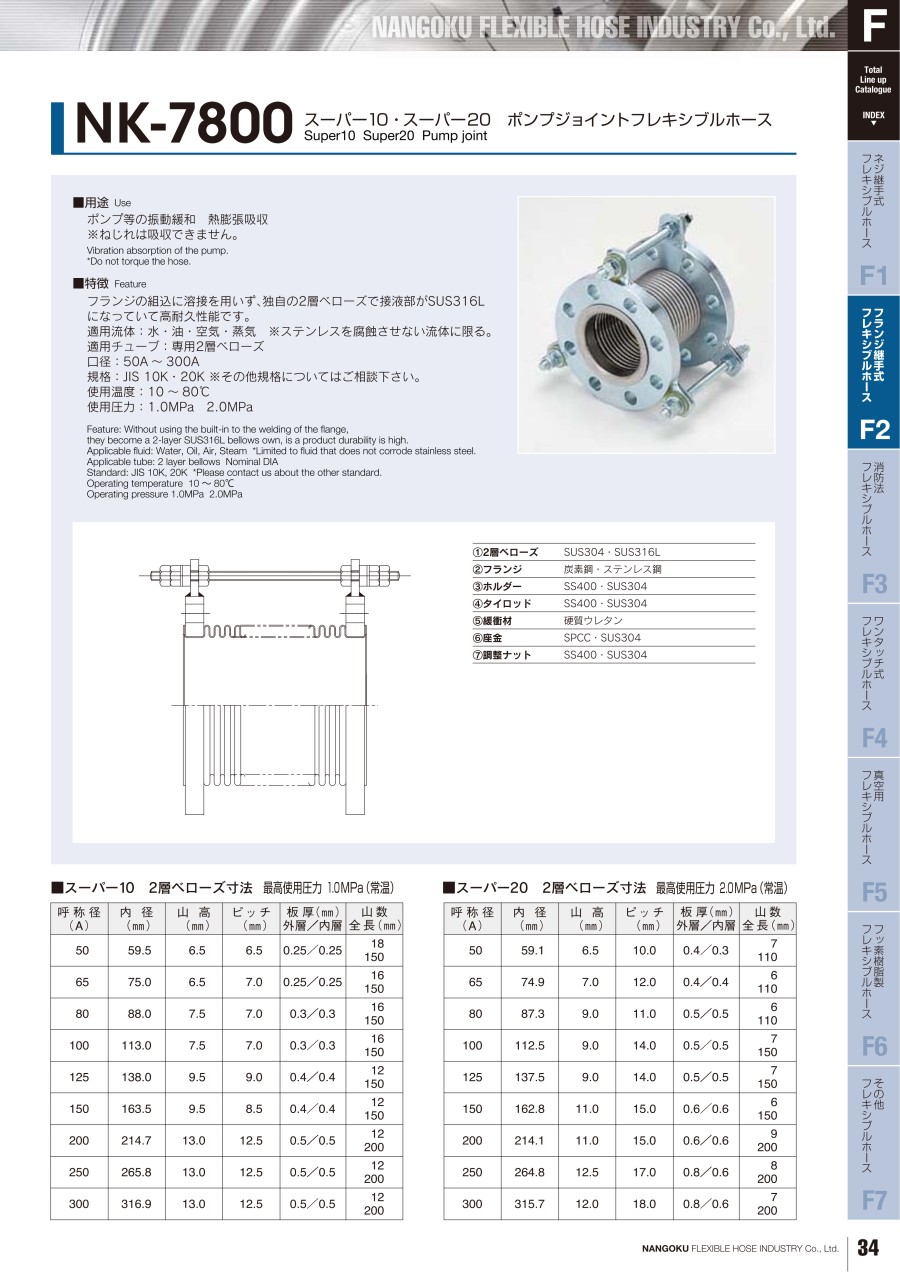

NK-7800 スーパー10・スーパー20 ポンプジョイントフレキシブルホース
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 20,719円～386,462円特別価格
- 税込単価
- 22,791円～425,108円特別価格
振動から配管を守る、2層ベローズ式の防振用伸縮管継手。【特長】・独自の2層ベロ...
詳細情報を確認する- 継手種類
- べローズ形
- 使用流体
- 蒸気 / 水 / 油 / 空気
- 接続部種類
- フランジ
- 接液部（内筒、ベローズ）材質
- 内：SUS316L / 外：SUS304
- 接続部材質
- SS400
- フランジ種類
- JISフランジ
- 最高使用温度 (℃)
- 80
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品仕様
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | ベローズ | 内側SUS316L／外側SUS304 |
| 2 | フランジ | SS400, SUS304, SUS316, SUS316L |
| 3 | ホルダー | SS400, SUS304 |
| 4 | タイロットボルト | SS400, SUS304 |
| 5 | 緩衝材 | ウレタン |
| 6 | 座金 | SPCC, SUS304 |
| 7 | 調整ナット | SS400, SUS304 |
規格表
スーパー10
| 呼称径 （A） | 内径 （mm） | 山高 （mm） | ピッチ （mm） | 板厚（2層） 外層／内層 | 山数全長mm | 軸方向伸縮量 mm | 反力 N/mm | タイロットボルト |
|---|---|---|---|---|---|---|---|---|
| 50 | 59.5 | 6.5 | 6.5 | 0.25 | 18 | 15 | 39 | 2-M12 |
| 0.25 | 150 | |||||||
| 65 | 75 | 6.5 | 7 | 0.25 | 16 | 14 | 44 | 2-M12 |
| 0.25 | 150 | |||||||
| 80 | 88 | 7.5 | 7 | 0.3 | 16 | 14 | 44 | 3-M12 |
| 0.3 | 150 | |||||||
| 100 | 113 | 7.5 | 7 | 0.3 | 16 | 14 | 55 | 3-M12 |
| 0.3 | 150 | |||||||
| 125 | 138 | 9.5 | 9 | 0.4 | 12 | 12 | 132 | 3-M12 |
| 0.4 | 150 | |||||||
| 150 | 163.5 | 9.5 | 8.5 | 0.4 | 12 | 13 | 304 | 3-M16 |
| 0.4 | 150 | |||||||
| 200 | 214.7 | 13 | 12.5 | 0.5 | 12 | 19 | 294 | 4-M16 |
| 0.5 | 200 | |||||||
| 250 | 265.8 | 13 | 12.5 | 0.5 | 12 | 19 | 360 | 4-M20 |
| 0.5 | 200 | |||||||
| 300 | 316.9 | 13 | 12.5 | 0.5 | 12 | 19 | 425 | 4-M24 |
| 0.5 | 200 |
スーパー20
| 呼称径 （A） | 内径 （mm） | 山高 （mm） | ピッチ （mm） | 板厚（2層） 外層／内層 | 山数全長mm | 軸方向伸縮量 mm | 反力 N/mm | タイロットボルト |
|---|---|---|---|---|---|---|---|---|
| 50 | 59.1 | 6.5 | 10 | 0.4 | 7 | 6 | 240 | 3-M12 |
| 0.3 | 110 | |||||||
| 65 | 74.9 | 7 | 12 | 0.4 | 6 | 4.5 | 203 | 3-M12 |
| 0.4 | 110 | |||||||
| 80 | 87.3 | 9 | 11 | 0.5 | 6 | 5 | 393 | 3-M16 |
| 0.5 | 110 | |||||||
| 100 | 112.5 | 9 | 14 | 0.5 | 7 | 7 | 297 | 3-M20 |
| 0.5 | 150 | |||||||
| 125 | 137.5 | 9 | 14 | 0.5 | 7 | 7 | 544 | 3-M24 |
| 0.5 | 150 | |||||||
| 150 | 162.8 | 11 | 15 | 0.6 | 6 | 7 | 569 | 3-M24 |
| 0.6 | 150 | |||||||
| 200 | 214.1 | 11 | 15 | 0.6 | 9 | 7 | 487 | 4-M24 |
| 0.6 | 200 | |||||||
| 250 | 264.8 | 12 | 17 | 0.8 | 8 | 10 | 621 | 4-M30 |
| 0.6 | 200 | |||||||
| 300 | 315.7 | 12 | 18 | 0.8 | 7 | 9 | 863 | 4-M36 |
| 0.6 | 200 |
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
注意・禁止事項
- ※ ねじれは吸収できませんのでご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,719円18,647円 ( 20,512円 ) | 4日目 |
24,101円21,690円 ( 23,859円 ) | 4日目 |
26,008円23,407円 ( 25,748円 ) | 4日目 |
33,290円 ( 36,619円 ) | 4日目 |
41,006円36,905円 ( 40,596円 ) | 4日目 |
50,628円45,565円 ( 50,122円 ) | 4日目 |
73,860円66,474円 ( 73,121円 ) | 4日目 |
103,682円93,313円 ( 102,644円 ) | 4日目 |
179,449円161,504円 ( 177,654円 ) | 4日目 |
36,411円32,769円 ( 36,046円 ) | 6日目 |
44,472円40,024円 ( 44,026円 ) | 6日目 |
65,886円59,297円 ( 65,227円 ) | 6日目 |
84,610円76,149円 ( 83,764円 ) | 6日目 |
132,809円119,528円 ( 131,481円 ) | 6日目 |
155,869円140,282円 ( 154,310円 ) | 6日目 |
233,803円210,422円 ( 231,464円 ) | 8日目 |
294,399円264,959円 ( 291,455円 ) | 8日目 |
386,462円347,815円 ( 382,597円 ) | 11日目 |
詳細情報
基本情報
振動から配管を守る、2層ベローズ式の防振用伸縮管継手。
【特長】
・独自の2層ベローズで内側はSUS316Lを使用し、高い耐久性能を持っている防振用ジョイント。
・高圧にも対応。（常温の場合、スーパー10は1.0MPa スーパー20は2.0MPa）
・使用温度：10～80℃。
・適用流体：水・油・空気・蒸気。
【用途】
・主にポンプ周りの配管で使用される。
・ポンプから発生する振動の吸収や熱膨張を吸収するのに使用する。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
