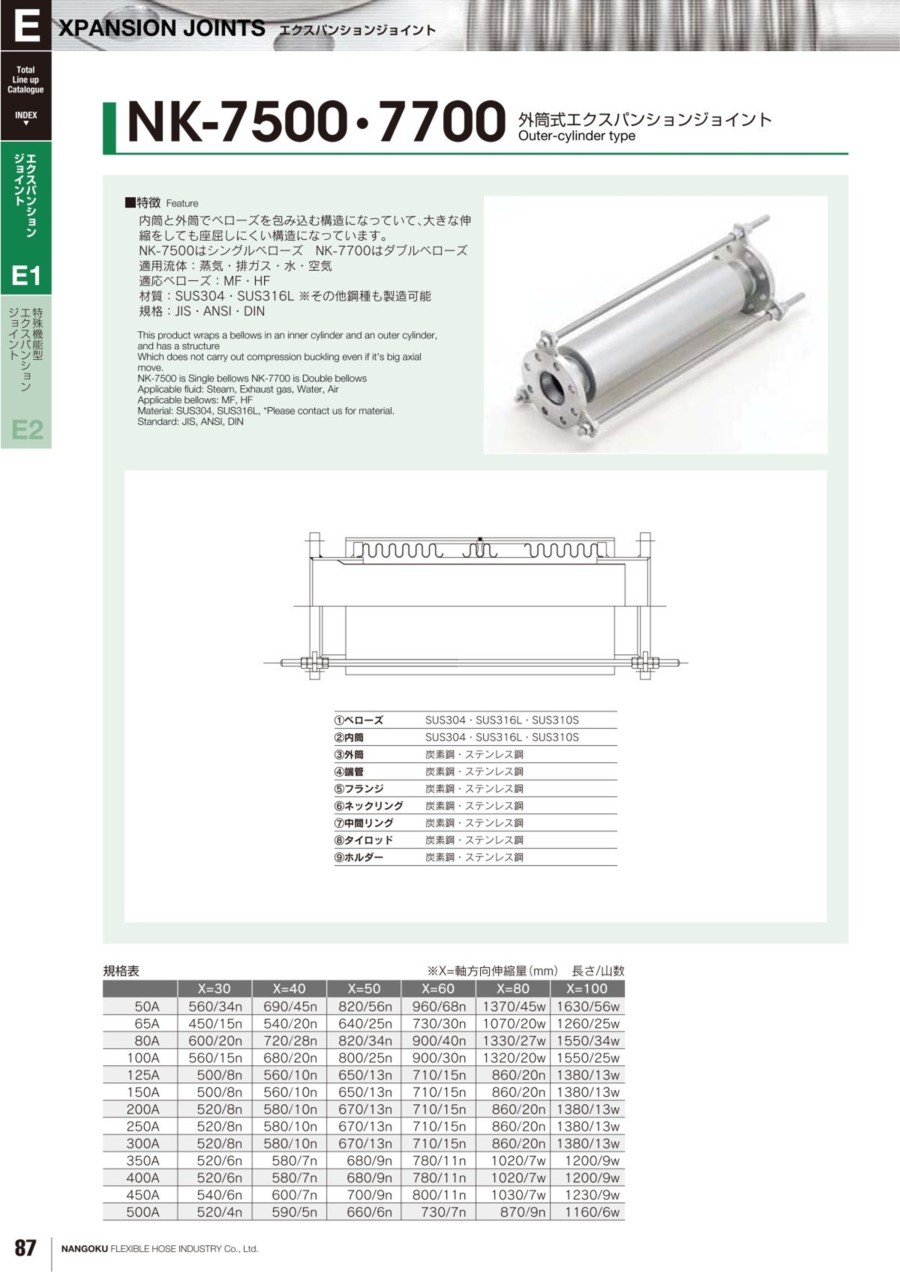

NK-7500・7700 外筒式エクスパンションジョイント

製品仕様

■NK-7500

外筒と内筒でベローズを抱きかかえた構造低・中・高圧用や埋設管の配管にも適合する。

■NK-7700

NK-7600の中間パイプを無くし構造的に簡素化したタイプ。小口径の配管系に。

材質

■NK-7500

■NK-7700

注意・禁止事項

エクスパンションジョイント（ベローズ）の保管および取付について

• 梱包材（木箱・段ボール箱）を落としたり、叩いたりしないでください。
• 開梱御、輸送による損傷、打痕、異物混入などがないか確認してください。もし、それらを発見したら、速やかに取り除くか、製造元へ連絡してください。
• 保管は高温多湿を避け、安全な場所でお願い致します。
• 配管終了まで、セットボルトを外さないでください。
• 配管終了まで、保護材や吸湿乾燥剤を除去しないでください。
• ベローズを吊上げる時は、指示通り、もしくは適切な部分に吊りフックをかけてください。
• ベローズまたは、ベローズカバーにチェーンや吊りフックを絶対にかけないでください。
• 溶接作業の際は、ベローズに耐溶接スパッタの保護シートを使用してください。
• 塩化物を含む洗浄剤を使用しないでください。
• スチールウールやワイヤーブラシでベローズを傷つけないでください。
• ベローズはねじれを吸収できません。取付の際にフランジボルト穴の位置合わせを無理やり行わないでください。
• 耐圧テストを行う前にエクスパンションジョイントを固定させてください。
• 設計圧力の1.5倍以内で試験を行ってください。※セットボルトは推力保持用ではありません。
