メカニカル部品技術窓口

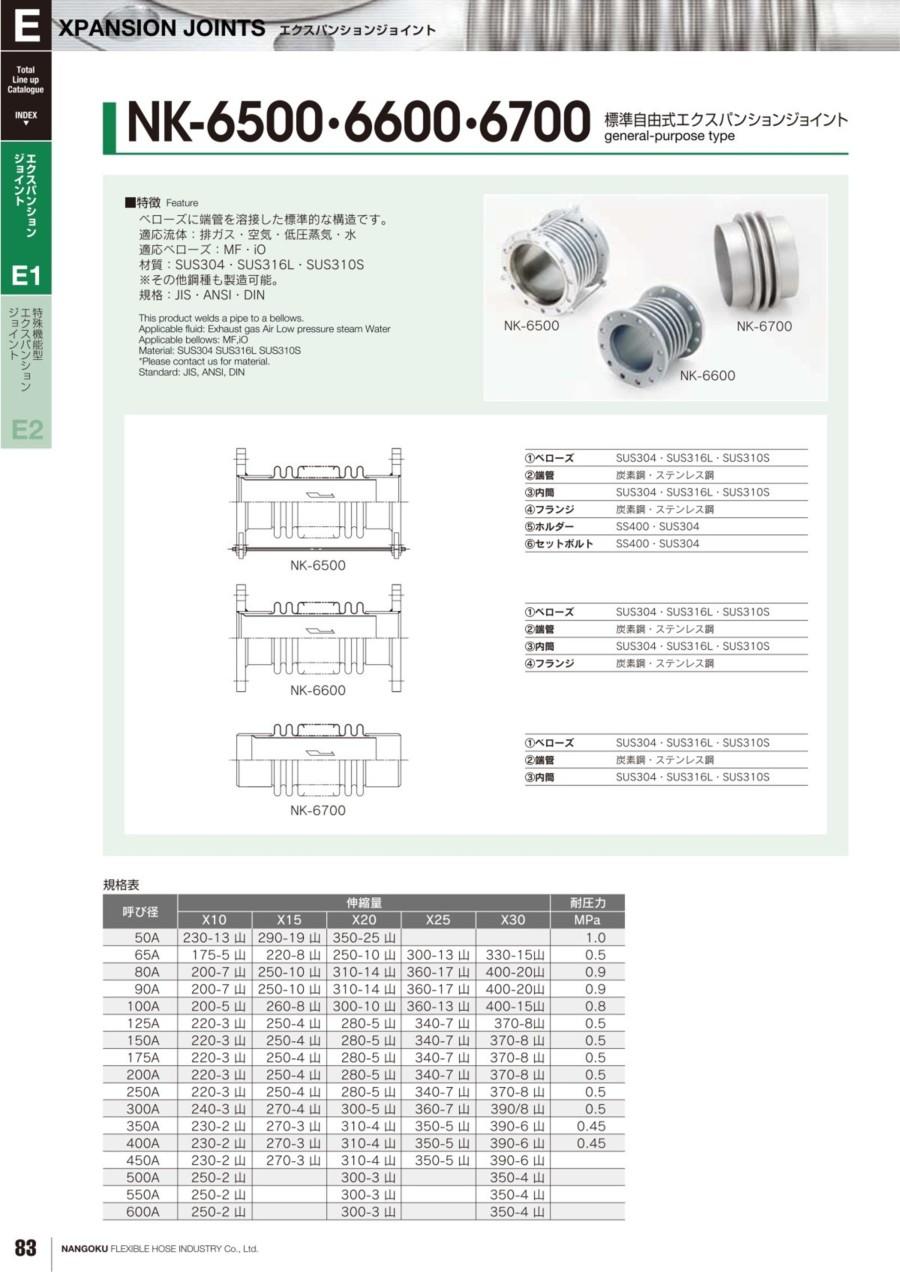

NK-6500・6700 標準自由式エクスパンションジョイント
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 18,957円～358,799円特別価格
- 税込単価
- 20,853円～394,679円特別価格
ベローズに端管を溶接した標準的な伸縮管継手。【特長】・両端のフランジは固定タイ...
詳細情報を確認する未確定：候補が239型番あります。
商品情報
製品仕様
NK-6500
| （1）ベローズ | SUS304・SUS316L・SUS310S |
|---|---|
| （2）端管 | 炭素鋼・ステンレス鋼 |
| （3）内筒 | SUS304・SUS316L・SUS310S |
| （4）フランジ | 炭素鋼・ステンレス鋼 |
| （5）ホルダー | SS400・SUS304 |
| （6）セットボルト | SS400・SUS304 |
NK-6700
| （1）ベローズ | SUS304・SUS316L・SUS310S |
|---|---|
| （2）端管 | 炭素鋼・ステンレス鋼 |
| （3）内筒 | SUS304・SUS316L・SUS310S |
| 呼び径 | 伸縮量 | 耐圧力 | ||||
|---|---|---|---|---|---|---|
| X10 | X15 | X20 | X25 | X30 | MPa | |
| 50A | 230-13山 | 290-19山 | 350-25山 | - | - | 1.0 |
| 65A | 175-5山 | 220-8山 | 250-10山 | 300-13山 | 330-15山 | 0.5 |
| 80A | 200-7山 | 250-10山 | 310-14山 | 360-17山 | 400-20山 | 0.9 |
| 90A | 200-7山 | 250-10山 | 310-14山 | 360-17山 | 400-20山 | 0.9 |
| 100A | 200-5山 | 260-8山 | 300-10山 | 360-13山 | 400-15山 | 0.8 |
| 125A | 220-3山 | 250-4山 | 280-5山 | 340-7山 | 370-8山 | 0.5 |
| 150A | 220-3山 | 250-4山 | 280-5山 | 340-7山 | 370-8山 | 0.5 |
| 175A | 220-3山 | 250-4山 | 280-5山 | 340-7山 | 370-8山 | 0.5 |
| 200A | 220-3山 | 250-4山 | 280-5山 | 340-7山 | 370-8山 | 0.5 |
| 250A | 220-3山 | 250-4山 | 280-5山 | 340-7山 | 370-8山 | 0.5 |
| 300A | 240-3山 | 270-4山 | 300-5山 | 360-7山 | 390/8山 | 0.5 |
| 350A | 230-2山 | 270-3山 | 310-4山 | 350-5山 | 390-6山 | 0.45 |
| 400A | 230-2山 | 270-3山 | 310-4山 | 350-5山 | 390-6山 | 0.45 |
| 450A | 230-2山 | 270-3山 | 310-4山 | 350-5山 | 390-6山 | - |
| 500A | 250-2山 | - | 300-3山 | - | 350-4山 | - |
| 550A | 250-2山 | - | 300-3山 | - | 350-4山 | - |
| 600A | 250-2山 | - | 300-3山 | - | 350-4山 | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,843円17,858円 ( 19,644円 ) | 8日目 |
22,155円19,939円 ( 21,933円 ) | 8日目 |
24,468円22,021円 ( 24,223円 ) | 8日目 |
26,778円24,100円 ( 26,510円 ) | 8日目 |
23,311円20,979円 ( 23,077円 ) | 8日目 |
25,624円23,061円 ( 25,367円 ) | 8日目 |
27,934円25,140円 ( 27,654円 ) | 8日目 |
30,246円27,221円 ( 29,943円 ) | 8日目 |
27,356円24,620円 ( 27,082円 ) | 8日目 |
30,631円27,567円 ( 30,324円 ) | 8日目 |
33,906円30,515円 ( 33,567円 ) | 8日目 |
37,181円33,462円 ( 36,808円 ) | 8日目 |
31,595円 ( 34,755円 ) | 8日目 |
34,484円 ( 37,932円 ) | 8日目 |
37,374円33,636円 ( 37,000円 ) | 8日目 |
40,264円36,237円 ( 39,861円 ) | 8日目 |
43,153円38,837円 ( 42,721円 ) | 8日目 |
46,043円41,438円 ( 45,582円 ) | 8日目 |
39,300円35,370円 ( 38,907円 ) | 8日目 |
41,612円37,450円 ( 41,195円 ) | 8日目 |
43,924円39,531円 ( 43,484円 ) | 8日目 |
46,236円41,612円 ( 45,773円 ) | 8日目 |
48,548円43,693円 ( 48,062円 ) | 8日目 |
50,859円45,773円 ( 50,350円 ) | 8日目 |
45,465円 ( 50,012円 ) | 8日目 |
47,970円43,173円 ( 47,490円 ) | 8日目 |
50,474円45,426円 ( 49,969円 ) | 8日目 |
52,977円47,679円 ( 52,447円 ) | 8日目 |
55,483円49,934円 ( 54,927円 ) | 8日目 |
57,986円52,187円 ( 57,406円 ) | 8日目 |
57,602円 ( 63,362円 ) | 8日目 |
61,261円55,134円 ( 60,647円 ) | 8日目 |
64,923円58,430円 ( 64,273円 ) | 8日目 |
68,582円61,723円 ( 67,895円 ) | 8日目 |
72,242円65,017円 ( 71,519円 ) | 8日目 |
75,902円68,311円 ( 75,142円 ) | 8日目 |
72,049円64,844円 ( 71,328円 ) | 8日目 |
76,288円68,659円 ( 75,525円 ) | 8日目 |
80,526円72,473円 ( 79,720円 ) | 8日目 |
84,764円76,287円 ( 83,916円 ) | 8日目 |
89,002円80,101円 ( 88,111円 ) | 8日目 |
93,241円83,916円 ( 92,308円 ) | 8日目 |
84,186円75,767円 ( 83,344円 ) | 8日目 |
89,388円80,449円 ( 88,494円 ) | 8日目 |
94,589円 ( 104,048円 ) | 8日目 |
99,791円89,811円 ( 98,792円 ) | 8日目 |
104,991円94,491円 ( 103,940円 ) | 8日目 |
110,194円99,174円 ( 109,091円 ) | 8日目 |
110,385円99,346円 ( 109,281円 ) | 13日目 |
118,476円 ( 130,324円 ) | 13日目 |
126,568円113,911円 ( 125,302円 ) | 13日目 |
134,659円121,193円 ( 133,312円 ) | 13日目 |
142,750円128,475円 ( 141,323円 ) | 13日目 |
150,841円135,756円 ( 149,332円 ) | 13日目 |
126,568円113,911円 ( 125,302円 ) | 13日目 |
136,778円123,100円 ( 135,410円 ) | 13日目 |
146,988円132,289円 ( 145,518円 ) | 13日目 |
157,197円141,477円 ( 155,625円 ) | 13日目 |
167,408円150,667円 ( 165,734円 ) | 13日目 |
177,618円159,856円 ( 175,842円 ) | 13日目 |
詳細情報
基本情報
ベローズに端管を溶接した標準的な伸縮管継手。
【特長】
・両端のフランジは固定タイプ。
・NK-7300、NK-7900タイプと比べてより大きな軸方向の膨張・収縮を吸収することが可能。
・端管を溶接するので長さ出しが可能。
・様々な流体に適応（排ガス・空気・低圧蒸気・水等）。
・温度差により発生する配管の膨張または収縮を吸収し、配管の破損を防止。
【用途】
・工場やプラント等、様々な場所での使用に便利。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
NK-6500・6700 標準自由式エクスパンションジョイントのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q耐熱温度は何℃ですか。
A
SUS304の推奨温度450℃、SUS316Lの推奨温度は600℃までです。(ただし、温度が高くなるにつれ、耐圧は下がりますので、使用圧力を確認することが必要です。)
Q配管継手はJIS以外の規格でも対応可能ですか。
A
JPI, ANSI, DIN等の他の規格でも対応可能です。(一部、対応できないものもございます。)
