NK-6300 フランジ式（非溶接）フレキシブルホース
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 5,173円～509,436円特別価格
- 税込単価
- 5,690円～560,380円特別価格
振動に強い、無溶接タイプのルーズフランジ式フレキシブルホース。【特長】・溶接せ...
詳細情報を確認する商品情報
製品仕様
両端ルーズフランジで接液部SUS304が標準に
■製作最短向間
- 20A-65A=100mm
- 80A-125A=150mm
- 150A-200A=200mm
- 250A-300A=250mm
■仕様
- 温度：-10～+100℃
- 圧力：20A-250A=1.0MPa 300A=0.7MPa
- 流体：空気・水・蒸気・油・薬品
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | フランジ | 炭素鋼、ステンレス鋼 |
| 2 | チューブ | SUS304、316L |
| 3 | ブレード | SUS304 |
| 4 | 割リング | FCMB、SCS13（SUS304）、FCD450 |
| 5 | ブレード止リング | SUS304 |
- 20A（3/4B）-300A（12B）
規格表
| 呼称径 | 内径 （φmm） | 外径（φmm） | ピッチ （mm） | 板厚 （t） | 最小曲げ半径（mm） | チューブ 重量（kg/m） | |||
|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | 裸 | |||||
| 20A | 21.6 | 30 | 38.1 | 8 | 0.3 | 80 | 160 | 0.34 | |
| 25A | 26.8 | 36.5 | 46.6 | 9 | 0.3 | 90 | 200 | 0.38 | |
| 32A | 32.5 | 45 | 56.1 | 10 | 0.3 | 110 | 180 | 0.51 | |
| 40A | 41.1 | 55.1 | 62.6 | 10.5 | 0.35 | 120 | 200 | 0.76 | |
| 50A | 54 | 70.5 | 72.1 | 11 | 0.4 | 135 | 230 | 0.98 | |
| 65A | 67 | 86 | 87.6 | 12 | 0.4 | 150 | 250 | 1.57 | |
| 80A | 79 | 100.5 | 102.5 | 13 | 0.4 | 220 | 280 | 1.8 | |
| 100A | 103 | 126 | 128 | 15 | 0.4 | 280 | 350 | 2.35 | |
| 125A | 129 | 154 | 156.5 | 15 | 0.5 | 350 | 430 | 3.89 | |
| 150A | 153 | 181 | 183.5 | 16.5 | 0.5 | 400 | 500 | 4.7 | |
| 200A | 199 | 233 | 236 | 20 | 0.5 | 600 | 700 | 5.67 | |
| 250A | 250.8 | 285 | 288 | 21 | 0.6 | 700 | 900 | 8.94 | |
| 300A | 300.8 | 336 | 339 | 23 | 0.6 | 900 | 1,200 | 10.3 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,661円 ( 9,527円 ) | 3日目 |
9,244円 ( 10,168円 ) | 3日目 |
9,825円 ( 10,808円 ) | 3日目 |
10,408円 ( 11,449円 ) | 3日目 |
10,991円 ( 12,090円 ) | 3日目 |
11,572円10,646円 ( 11,711円 ) | 3日目 |
12,155円11,182円 ( 12,300円 ) | 3日目 |
12,737円11,718円 ( 12,890円 ) | 3日目 |
13,320円12,254円 ( 13,479円 ) | 3日目 |
13,901円12,510円 ( 13,761円 ) | 3日目 |
14,484円13,035円 ( 14,339円 ) | 3日目 |
5,173円 ( 5,690円 ) | 3日目 |
5,766円 ( 6,343円 ) | 3日目 |
6,122円 ( 6,734円 ) | 3日目 |
6,477円 ( 7,125円 ) | 3日目 |
6,914円 ( 7,605円 ) | 3日目 |
7,497円 ( 8,247円 ) | 3日目 |
8,078円 ( 8,886円 ) | 3日目 |
10,262円 ( 11,288円 ) | 3日目 |
10,917円 ( 12,009円 ) | 3日目 |
11,572円10,646円 ( 11,711円 ) | 3日目 |
12,227円11,248円 ( 12,373円 ) | 3日目 |
12,882円11,851円 ( 13,036円 ) | 3日目 |
13,537円12,454円 ( 13,699円 ) | 3日目 |
14,192円12,772円 ( 14,049円 ) | 3日目 |
14,847円13,362円 ( 14,698円 ) | 3日目 |
15,502円13,951円 ( 15,346円 ) | 3日目 |
16,157円14,541円 ( 15,995円 ) | 3日目 |
16,812円15,130円 ( 16,643円 ) | 3日目 |
6,077円 ( 6,685円 ) | 3日目 |
6,477円 ( 7,125円 ) | 3日目 |
6,988円 ( 7,687円 ) | 3日目 |
7,643円 ( 8,407円 ) | 3日目 |
8,298円 ( 9,128円 ) | 3日目 |
8,953円 ( 9,848円 ) | 3日目 |
9,608円 ( 10,569円 ) | 3日目 |
12,445円11,449円 ( 12,594円 ) | 3日目 |
13,246円12,186円 ( 13,405円 ) | 3日目 |
14,047円12,642円 ( 13,906円 ) | 3日目 |
14,847円13,362円 ( 14,698円 ) | 3日目 |
15,648円14,083円 ( 15,491円 ) | 3日目 |
16,449円14,804円 ( 16,284円 ) | 3日目 |
17,250円15,525円 ( 17,078円 ) | 3日目 |
18,050円16,245円 ( 17,870円 ) | 3日目 |
18,851円16,965円 ( 18,662円 ) | 3日目 |
19,650円17,685円 ( 19,454円 ) | 3日目 |
20,451円18,405円 ( 20,246円 ) | 3日目 |
6,842円 ( 7,526円 ) | 3日目 |
7,643円 ( 8,407円 ) | 3日目 |
8,443円 ( 9,287円 ) | 3日目 |
9,244円 ( 10,168円 ) | 3日目 |
10,045円 ( 11,050円 ) | 3日目 |
10,845円 ( 11,930円 ) | 3日目 |
11,646円10,714円 ( 11,785円 ) | 3日目 |
14,775円13,297円 ( 14,627円 ) | 3日目 |
15,794円14,214円 ( 15,635円 ) | 3日目 |
16,812円15,130円 ( 16,643円 ) | 3日目 |
17,831円16,047円 ( 17,652円 ) | 3日目 |
18,851円16,965円 ( 18,662円 ) | 3日目 |
19,870円17,883円 ( 19,671円 ) | 3日目 |
詳細情報
基本情報
振動に強い、無溶接タイプのルーズフランジ式フレキシブルホース。
【特長】
・溶接せずにフランジを取り付けた構造で、チューブの端面でシールできる。
・SAチューブ（柔軟タイプ）が標準で採用しており、NK-3100と比べて耐振性・防振性に優れている。
・国土交通省仕様に適合している。※口径によって長さ規定あり。
【用途】
・配管誤差調整や変位吸収等、一般的な配管全般に。
・振動の発生する箇所に使用することで、振動を吸収し配管の破損を防ぐことが出来る。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

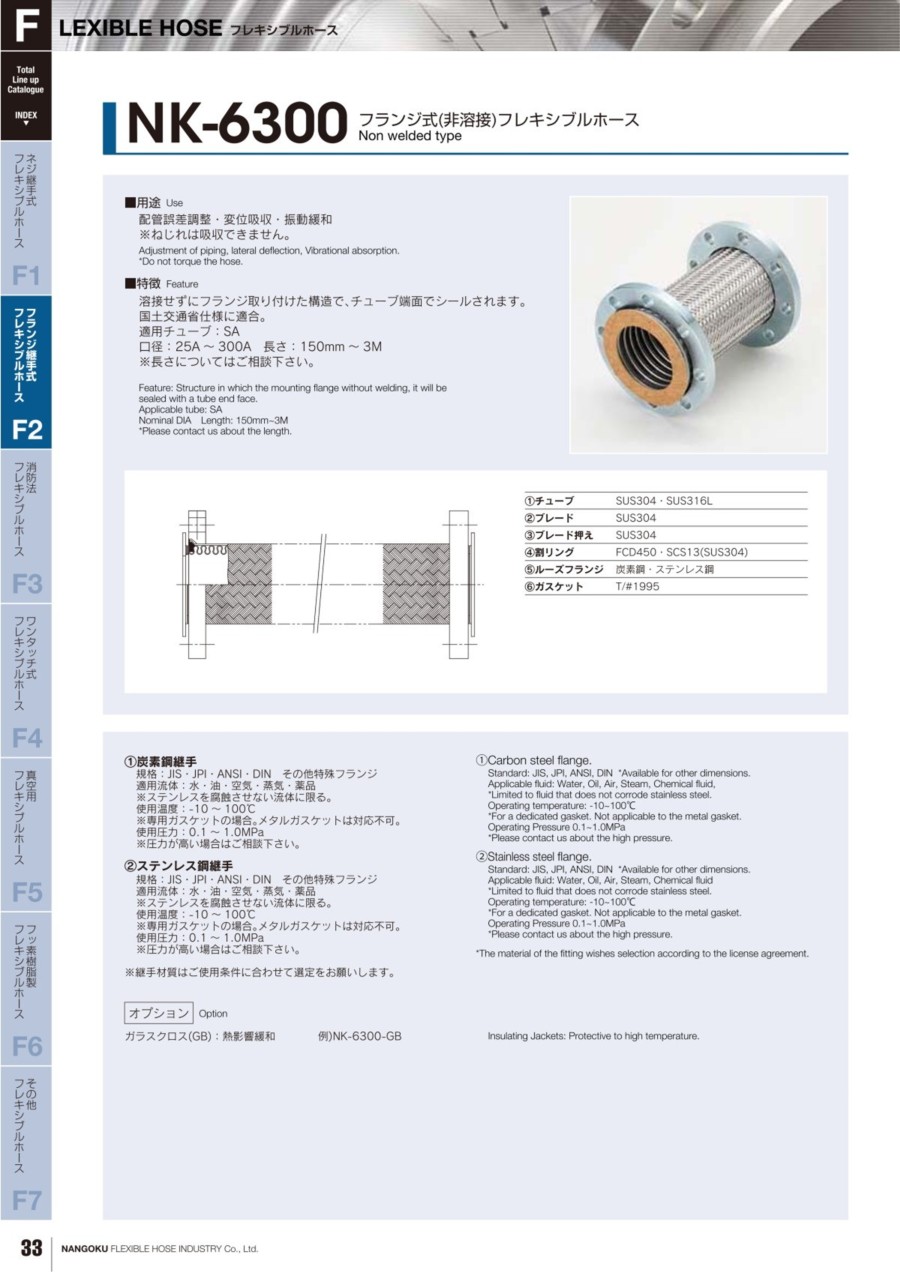

カタログ
商品担当おすすめ
南国フレキ工業
NK-3100 標準フランジ式フレキシブルホース
「NK-6300 フランジ式（非溶接）フレキシブルホース」はNK-3100 標準フランジ式フレキシブルホースより柔軟なチューブ使用し、また、溶接をしていないので、振動に強く耐久性に優れています。
