NK-5500・5600 フランジ式（リング止め）フレキシブルホース
- 通常単価(税別)
- 41,559円～872,962円
- 税込単価
- 45,715円～960,258円
両端にルーズのフランジ（片側ルーズ）がついたフレキシブルホース。【特長】・チュ...
詳細情報を確認する商品情報

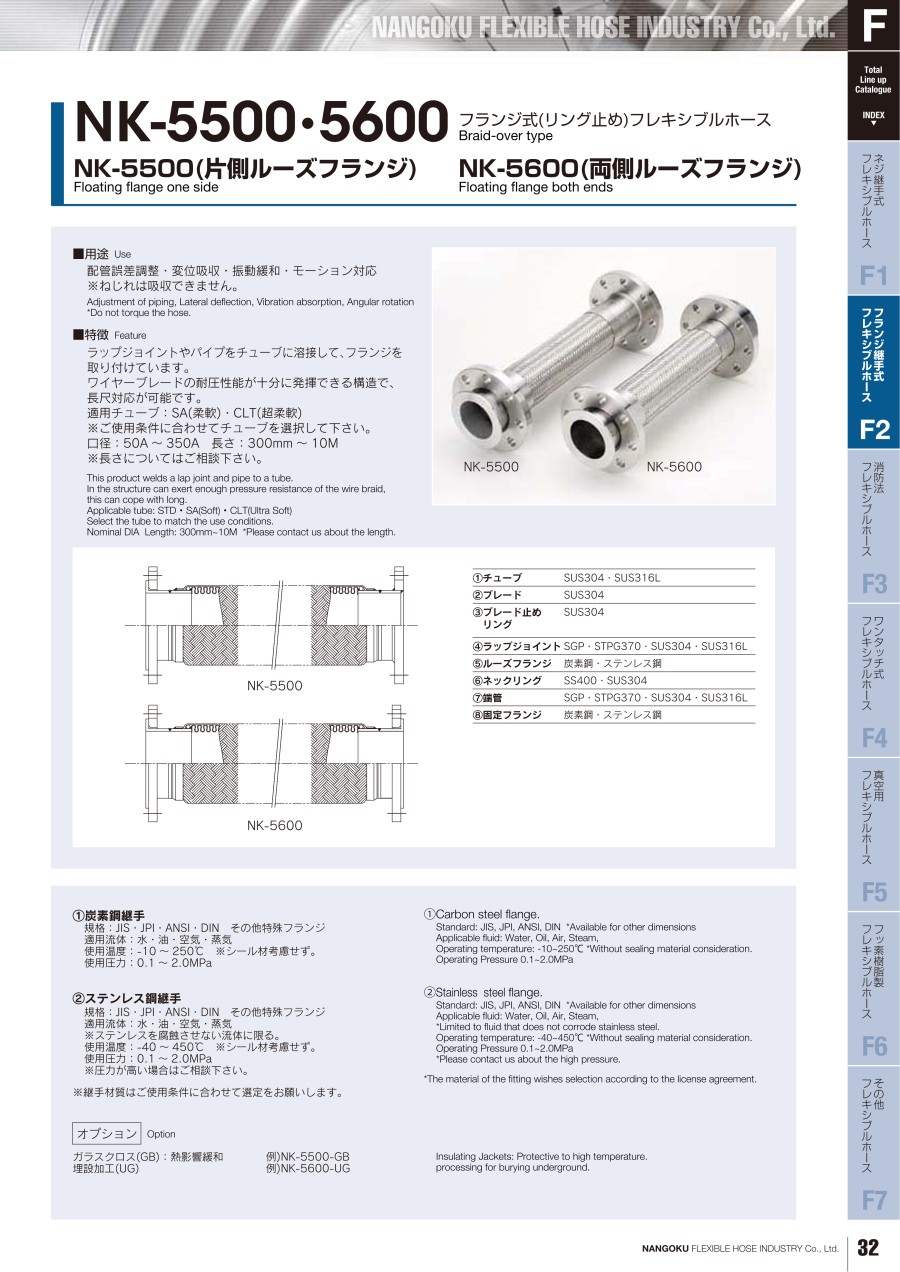

製品仕様
NK-5500（左）、NK-5600（右）
NK-5500
NK-5600
■適用チューブ：SA（柔軟）・CLT（超柔軟）
※ ご使用条件に合わせてチューブを選択してください。
- 口径：50A～350A 長さ：300mm～10m
- チューブ：SUS304、 SUS316L
- ブレード：SUS304
- ブレード止めリング：SUS304
- ラップジョイント：SGP、STPG370、SUS304、SUS316L
- ルーズフランジ：炭素鋼、ステンレス鋼
- ネックリング：SS400、SUS304
- 端管：SGP、STPG370、SUS304、SUS316L
- 固定フランジ：炭素鋼、ステンレス鋼
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
54,963円 ( 60,459円 ) | 8日目 |
57,026円 ( 62,729円 ) | 8日目 |
59,090円 ( 64,999円 ) | 8日目 |
61,152円 ( 67,267円 ) | 8日目 |
63,216円 ( 69,538円 ) | 8日目 |
65,279円 ( 71,807円 ) | 8日目 |
67,342円 ( 74,076円 ) | 8日目 |
69,405円 ( 76,346円 ) | 8日目 |
71,468円 ( 78,615円 ) | 8日目 |
73,532円 ( 80,885円 ) | 8日目 |
75,595円 ( 83,155円 ) | 8日目 |
44,647円 ( 49,112円 ) | 8日目 |
46,710円 ( 51,381円 ) | 8日目 |
48,773円 ( 53,650円 ) | 8日目 |
50,837円 ( 55,921円 ) | 8日目 |
52,899円 ( 58,189円 ) | 8日目 |
78,038円 ( 85,842円 ) | 11日目 |
81,055円 ( 89,161円 ) | 11日目 |
84,074円 ( 92,481円 ) | 11日目 |
87,090円 ( 95,799円 ) | 11日目 |
90,106円 ( 99,117円 ) | 11日目 |
93,123円 ( 102,435円 ) | 11日目 |
96,140円 ( 105,754円 ) | 11日目 |
99,157円 ( 109,073円 ) | 11日目 |
102,173円 ( 112,390円 ) | 11日目 |
105,190円 ( 115,709円 ) | 11日目 |
108,207円 ( 119,028円 ) | 11日目 |
62,955円 ( 69,251円 ) | 11日目 |
65,972円 ( 72,569円 ) | 11日目 |
68,989円 ( 75,888円 ) | 11日目 |
72,005円 ( 79,206円 ) | 11日目 |
75,021円 ( 82,523円 ) | 11日目 |
111,779円 ( 122,957円 ) | 11日目 |
117,050円 ( 128,755円 ) | 11日目 |
122,319円 ( 134,551円 ) | 11日目 |
127,590円 ( 140,349円 ) | 11日目 |
132,861円 ( 146,147円 ) | 11日目 |
138,132円 ( 151,945円 ) | 11日目 |
143,402円 ( 157,742円 ) | 11日目 |
148,674円 ( 163,541円 ) | 11日目 |
153,943円 ( 169,337円 ) | 11日目 |
159,215円 ( 175,137円 ) | 11日目 |
164,485円 ( 180,934円 ) | 11日目 |
85,424円 ( 93,966円 ) | 11日目 |
90,696円 ( 99,766円 ) | 11日目 |
95,966円 ( 105,563円 ) | 11日目 |
101,237円 ( 111,361円 ) | 11日目 |
106,508円 ( 117,159円 ) | 11日目 |
161,486円 ( 177,635円 ) | 11日目 |
170,692円 ( 187,761円 ) | 11日目 |
179,899円 ( 197,889円 ) | 11日目 |
189,105円 ( 208,016円 ) | 11日目 |
198,311円 ( 218,142円 ) | 11日目 |
207,518円 ( 228,270円 ) | 11日目 |
216,724円 ( 238,396円 ) | 11日目 |
225,931円 ( 248,524円 ) | 11日目 |
235,137円 ( 258,651円 ) | 11日目 |
244,343円 ( 268,777円 ) | 11日目 |
253,551円 ( 278,906円 ) | 11日目 |
115,455円 ( 127,001円 ) | 11日目 |
詳細情報
基本情報
両端にルーズのフランジ（片側ルーズ）がついたフレキシブルホース。
【特長】
・チューブにラップジョイントを溶接したルーズフランジタイプになり、当り面がラップジョイントになるため気密性があがる。
・長尺での使用が多い為、より曲げやすいSA／柔軟チューブを標準採用している。
・ワイヤーブレードの耐圧性能が十分に発揮できる構造で、長尺対応が可能。
（口径：50A～350A 長さ：～10M）
【用途】
・配管誤差調整や変位吸収等、一般的な配管全般に使用可能。
ご注意
- ねじれは吸収できませんのでご注意ください。
カタログ
商品担当おすすめ
南国フレキ工業
NK-3100 標準フランジ式フレキシブルホース
「NK-5500・5600 フランジ式（リング止め）フレキシブルホース」はNK-3100 標準フランジ式フレキシブルホースよりも口径が大きく長尺タイプになります。また、高い圧力にも対応ができます。
ＳＤＣ田中（ねじ・ボルト・座金・ナット）
SDCクリーンボルト（六角ナット）
「NK-5500・5600 フランジ式（リング止め）フレキシブルホース」の配管時に欠かすことができないねじ・ボルト・座金・ナットです。
