NK-4000・4100 フランジ式（リボンブレード）フレキシブルホース
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 23,600円～489,681円特別価格
- 税込単価
- 25,960円～538,649円特別価格
伸びが少ない板ブレードタイプのフレキシブルホース。【特長】・チューブにラップジ...
詳細情報を確認する商品情報
製品仕様
NK-4000
片側ルーズフランジ・片側固定フランジタイプ
■材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | フランジ | SS400、S-25C、SUS304、316、316L |
| 2 | ラップジョイント | SGP、STPG370、SUS304、316、316L |
| 3 | 端管 | SGP、STPG370、SUS304、316、316L |
| 4 | チューブ | SUS304、316L |
| 5 | ブレード | SUS304 |
| 6 | ブレード止リング | SUS304 |
80A（3B）-350A（14B）
NK-4100
両側ルーズフランジタイプ
■仕様
炭素鋼継手
- 温度：-10～+250℃ ※シール材考慮せず。
- 設計圧力：口径により異なる
- 流体：空気・水・蒸気・油
ステンレス継手
- 温度：-40～+450℃ ※シール材考慮せず。
- 設計圧力：口径により異なる
- 流体：空気・水・蒸気・油・薬品
規格表
NK-4000
| 呼称径 | 内径 （φmm） | 外径（φmm） | ピッチ （mm） | 板厚 （t） | 最小曲げ半径（mm） | 重量（kg/m） | |||
|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | 裸 | 1重ブレード | ||||
| 80A | 75 | 91.3 | 93.3 | 13 | 0.4 | 280 | 700 | 1.6 | 2.75 |
| 100A | 101 | 120.4 | 123 | 13.3 | 0.5 | 350 | 900 | 2.23 | 3.85 |
| 125A | 123.8 | 146 | 148.5 | 14.5 | 0.6 | 380 | 1,100 | 3.45 | 5.33 |
| 150A | 148.8 | 173 | 175.5 | 14.8 | 0.6 | 440 | 1,600 | 4.8 | 7.31 |
| 200A | 194.6 | 224.5 | 227.5 | 17.8 | 0.7 | 620 | 1,900 | 7.2 | 11.22 |
| 250A | 244.6 | 278 | 281 | 19.5 | 0.7 | 860 | 2,100 | 9.6 | 14.42 |
| 300A | 294.4 | 330 | 333.9 | 21 | 0.8 | 900 | 2,600 | 12 | 17.62 |
NK-4100
| 呼称径 | 内径 （φmm） | 外径（φmm） | ピッチ （mm） | 板厚 （t） | 最小曲げ半径（mm） | 重量（kg/m） | |||
|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | 裸 | 1重ブレード | ||||
| 80A | 75 | 91.3 | 93.3 | 13 | 0.4 | 280 | 700 | 1.6 | 2.75 |
| 100A | 101 | 120.4 | 123 | 13.3 | 0.5 | 350 | 900 | 2.23 | 3.85 |
| 125A | 123.8 | 146 | 148.5 | 14.5 | 0.6 | 380 | 1,100 | 3.45 | 5.33 |
| 150A | 148.8 | 173 | 175.5 | 14.8 | 0.6 | 440 | 1,600 | 4.8 | 7.31 |
| 200A | 194.6 | 224.5 | 227.5 | 17.8 | 0.7 | 620 | 1,900 | 7.2 | 11.22 |
| 250A | 244.6 | 278 | 281 | 19.5 | 0.7 | 860 | 2,100 | 9.6 | 14.42 |
| 300A | 294.4 | 330 | 333.9 | 21 | 0.8 | 900 | 2,600 | 12 | 17.62 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
38,704円34,833円 ( 38,316円 ) | 8日目 |
40,860円36,774円 ( 40,451円 ) | 8日目 |
43,018円38,716円 ( 42,588円 ) | 8日目 |
45,177円40,659円 ( 44,725円 ) | 8日目 |
47,333円42,599円 ( 46,859円 ) | 8日目 |
49,491円44,541円 ( 48,995円 ) | 8日目 |
51,649円46,484円 ( 51,132円 ) | 8日目 |
53,806円48,425円 ( 53,268円 ) | 8日目 |
55,964円50,367円 ( 55,404円 ) | 8日目 |
58,122円52,309円 ( 57,540円 ) | 8日目 |
60,279円54,251円 ( 59,676円 ) | 8日目 |
23,600円21,240円 ( 23,364円 ) | 8日目 |
25,758円23,182円 ( 25,500円 ) | 8日目 |
27,916円25,124円 ( 27,636円 ) | 8日目 |
30,073円27,065円 ( 29,772円 ) | 8日目 |
32,231円29,007円 ( 31,908円 ) | 8日目 |
34,387円30,948円 ( 34,043円 ) | 8日目 |
36,545円32,890円 ( 36,179円 ) | 8日目 |
43,636円39,272円 ( 43,199円 ) | 8日目 |
46,005円41,404円 ( 45,544円 ) | 8日目 |
48,374円43,536円 ( 47,890円 ) | 8日目 |
50,744円45,669円 ( 50,236円 ) | 8日目 |
53,113円47,801円 ( 52,581円 ) | 8日目 |
55,483円49,934円 ( 54,927円 ) | 8日目 |
57,852円52,066円 ( 57,273円 ) | 8日目 |
60,222円54,199円 ( 59,619円 ) | 8日目 |
62,591円56,331円 ( 61,964円 ) | 8日目 |
64,960円58,464円 ( 64,310円 ) | 8日目 |
67,330円60,597円 ( 66,657円 ) | 8日目 |
27,048円24,343円 ( 26,777円 ) | 8日目 |
29,418円26,476円 ( 29,124円 ) | 8日目 |
31,787円28,608円 ( 31,469円 ) | 8日目 |
34,156円30,740円 ( 33,814円 ) | 8日目 |
36,526円32,873円 ( 36,160円 ) | 8日目 |
38,895円35,005円 ( 38,506円 ) | 8日目 |
41,265円37,138円 ( 40,852円 ) | 8日目 |
64,459円58,013円 ( 63,814円 ) | 8日目 |
68,004円61,203円 ( 67,323円 ) | 8日目 |
71,550円64,395円 ( 70,835円 ) | 8日目 |
75,093円67,583円 ( 74,341円 ) | 8日目 |
78,638円70,774円 ( 77,851円 ) | 8日目 |
82,183円73,964円 ( 81,360円 ) | 8日目 |
85,727円77,154円 ( 84,869円 ) | 8日目 |
89,272円80,344円 ( 88,378円 ) | 8日目 |
92,817円83,535円 ( 91,889円 ) | 8日目 |
96,362円86,725円 ( 95,398円 ) | 8日目 |
99,906円89,915円 ( 98,907円 ) | 8日目 |
39,647円35,682円 ( 39,250円 ) | 8日目 |
43,192円38,872円 ( 42,759円 ) | 8日目 |
46,737円42,063円 ( 46,269円 ) | 8日目 |
50,281円45,252円 ( 49,777円 ) | 8日目 |
53,826円48,443円 ( 53,287円 ) | 8日目 |
57,371円51,633円 ( 56,796円 ) | 8日目 |
60,914円54,822円 ( 60,304円 ) | 8日目 |
123,081円110,772円 ( 121,849円 ) | 8日目 |
131,499円118,349円 ( 130,184円 ) | 8日目 |
139,919円125,927円 ( 138,520円 ) | 8日目 |
148,337円133,503円 ( 146,853円 ) | 8日目 |
156,755円141,079円 ( 155,187円 ) | 8日目 |
165,173円148,655円 ( 163,521円 ) | 8日目 |
詳細情報
基本情報
伸びが少ない板ブレードタイプのフレキシブルホース。
【特長】
・チューブにラップジョイントを溶接したルーズフランジタイプ。
・当り面がラップジョイントになるため気密性があがる。
・用途によりチューブを選べる。（STD／標準チューブ・SA／柔軟チューブ）
・外装のブレードにステンレス板を使用し編み込みを行ったタイプで圧力が加わった時に起るフレキホースの伸びを抑制する。
【用途】
・配管誤差調整や変位吸収等、一般的な配管全般に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ねじれは吸収できないので注意。

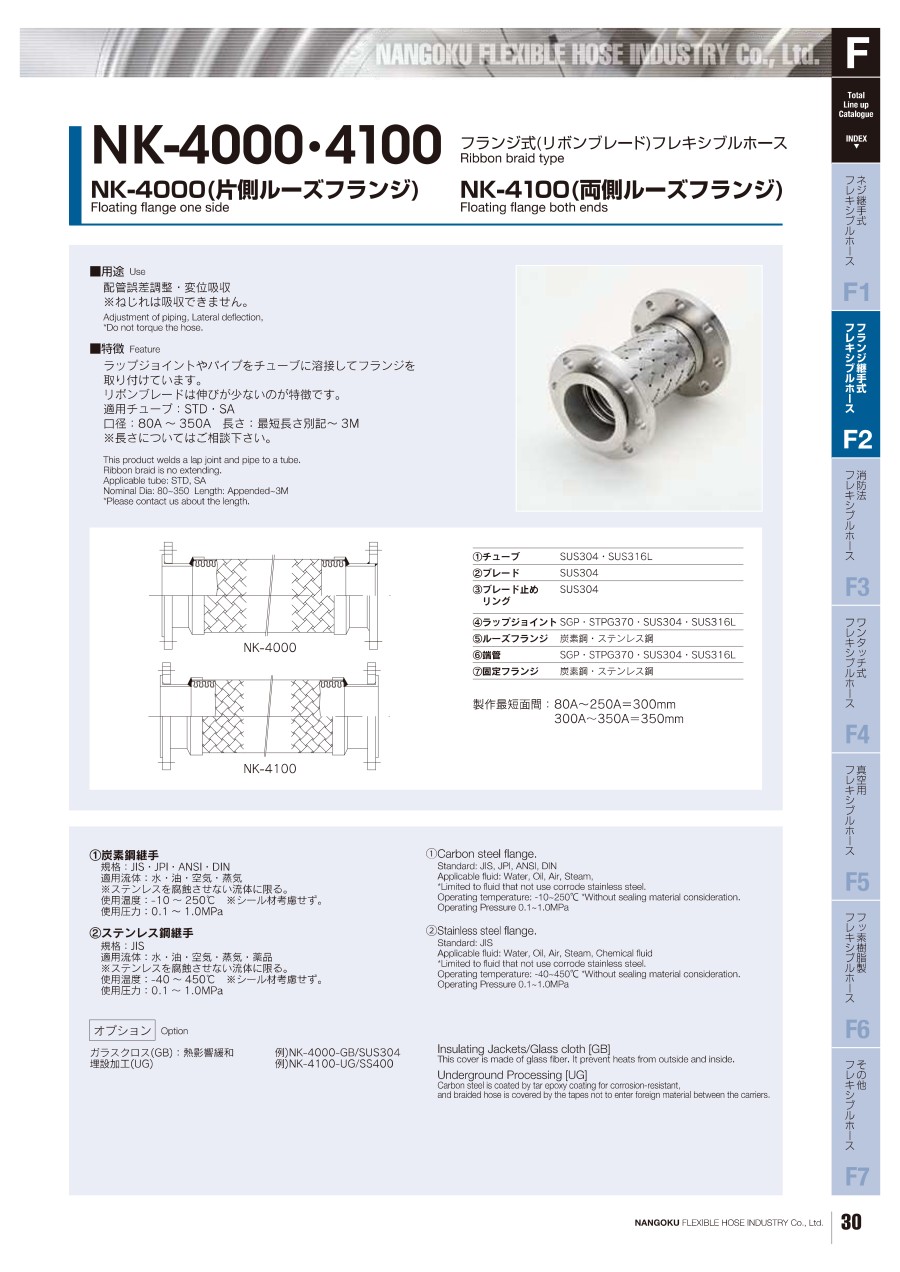

カタログ
商品担当おすすめ
南国フレキ工業
NK-3100 標準フランジ式フレキシブルホース
「NK-4000・4100 フランジ式（リボンブレード）フレキシブルホース」はNK-3100 標準フランジ式フレキシブルホースよりも大口径に適しています。
ＳＤＣ田中（ねじ・ボルト・座金・ナット）
SDCクリーンボルト（六角ナット）
「NK-4000・4100 フランジ式（リボンブレード）フレキシブルホース」の配管時に欠かすことができないねじ・ボルト・座金・ナットです。
