NK-3600 ワンタッチカプラー式フレキシブルホース
- 通常単価(税別)
- 37,585円～159,162円
- 税込単価
- 41,344円～175,078円
両端がオスニップル（R）にワンタッチカプラーをネジ込んだフレキシブルホース。【特長】・脱着が多い場所の...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
規格表
標準
| 呼称径 | 内径 | 外径（φmm） | ピッチ | 板厚 | 最小曲げ半径（mm） | 重量（kg/m） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| （φmm） | 裸 | ブレード | （mm） | （ｔ） | 固定 | 繰返し | 裸 | 1重ブレード | ||
| 10A | S | 10.5 | 15.1 | 16.3 | 3.1 | 0.25 | 35 | 120 | 0.14 | 0.3 |
| 15A | S | 13 | 18.4 | 19.6 | 3.3 | 0.25 | 50 | 140 | 0.18 | 0.35 |
| 20A | S | 19 | 25.4 | 26.9 | 3.8 | 0.3 | 65 | 200 | 0.32 | 0.55 |
| 25A | S | 25.3 | 32.5 | 34 | 4.5 | 0.3 | 80 | 240 | 0.43 | 0.7 |
S：スパイラル形 a：単山形
使用例
正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
39,416円 ( 43,358円 ) | 6日目 |
39,783円 ( 43,761円 ) | 6日目 |
40,148円 ( 44,163円 ) | 6日目 |
40,515円 ( 44,567円 ) | 6日目 |
40,880円 ( 44,968円 ) | 6日目 |
41,247円 ( 45,372円 ) | 6日目 |
41,612円 ( 45,773円 ) | 6日目 |
41,979円 ( 46,177円 ) | 6日目 |
42,344円 ( 46,578円 ) | 6日目 |
42,711円 ( 46,982円 ) | 6日目 |
43,076円 ( 47,384円 ) | 6日目 |
37,585円 ( 41,344円 ) | 6日目 |
37,952円 ( 41,747円 ) | 6日目 |
38,317円 ( 42,149円 ) | 6日目 |
38,684円 ( 42,552円 ) | 6日目 |
39,051円 ( 42,956円 ) | 6日目 |
75,440円 ( 82,984円 ) | 6日目 |
75,845円 ( 83,430円 ) | 6日目 |
76,249円 ( 83,874円 ) | 6日目 |
76,654円 ( 84,319円 ) | 6日目 |
77,058円 ( 84,764円 ) | 6日目 |
77,462円 ( 85,208円 ) | 6日目 |
77,867円 ( 85,654円 ) | 6日目 |
78,271円 ( 86,098円 ) | 6日目 |
78,677円 ( 86,545円 ) | 6日目 |
79,082円 ( 86,990円 ) | 6日目 |
79,486円 ( 87,435円 ) | 6日目 |
73,418円 ( 80,760円 ) | 6日目 |
73,822円 ( 81,204円 ) | 6日目 |
74,227円 ( 81,650円 ) | 6日目 |
74,631円 ( 82,094円 ) | 6日目 |
75,036円 ( 82,540円 ) | 6日目 |
72,974円 ( 80,271円 ) | 6日目 |
73,418円 ( 80,760円 ) | 6日目 |
73,860円 ( 81,246円 ) | 6日目 |
74,304円 ( 81,734円 ) | 6日目 |
74,748円 ( 82,223円 ) | 6日目 |
75,190円 ( 82,709円 ) | 6日目 |
75,633円 ( 83,196円 ) | 6日目 |
76,075円 ( 83,683円 ) | 6日目 |
76,519円 ( 84,171円 ) | 6日目 |
76,961円 ( 84,657円 ) | 6日目 |
77,405円 ( 85,146円 ) | 6日目 |
70,759円 ( 77,835円 ) | 6日目 |
71,202円 ( 78,322円 ) | 6日目 |
71,645円 ( 78,810円 ) | 6日目 |
72,088円 ( 79,297円 ) | 6日目 |
72,532円 ( 79,785円 ) | 6日目 |
153,962円 ( 169,358円 ) | 6日目 |
154,482円 ( 169,930円 ) | 6日目 |
155,001円 ( 170,501円 ) | 6日目 |
155,522円 ( 171,074円 ) | 6日目 |
156,043円 ( 171,647円 ) | 6日目 |
156,562円 ( 172,218円 ) | 6日目 |
157,083円 ( 172,791円 ) | 6日目 |
157,603円 ( 173,363円 ) | 6日目 |
158,122円 ( 173,934円 ) | 6日目 |
158,643円 ( 174,507円 ) | 6日目 |
159,162円 ( 175,078円 ) | 6日目 |
151,361円 ( 166,497円 ) | 6日目 |
詳細情報
基本情報
両端がオスニップル（R）にワンタッチカプラーをネジ込んだフレキシブルホース。
【特長】
・脱着が多い場所の配管の為、SA／柔軟チューブを標準採用（15A以下はCLT）。
・カプラーはバルブ付、バルブナシタイプなど市販のカプラーを使用し組み合わせる事が可能。
【用途】
・配管誤差調整や変位吸収、振動吸収等の様々な効果を発揮。

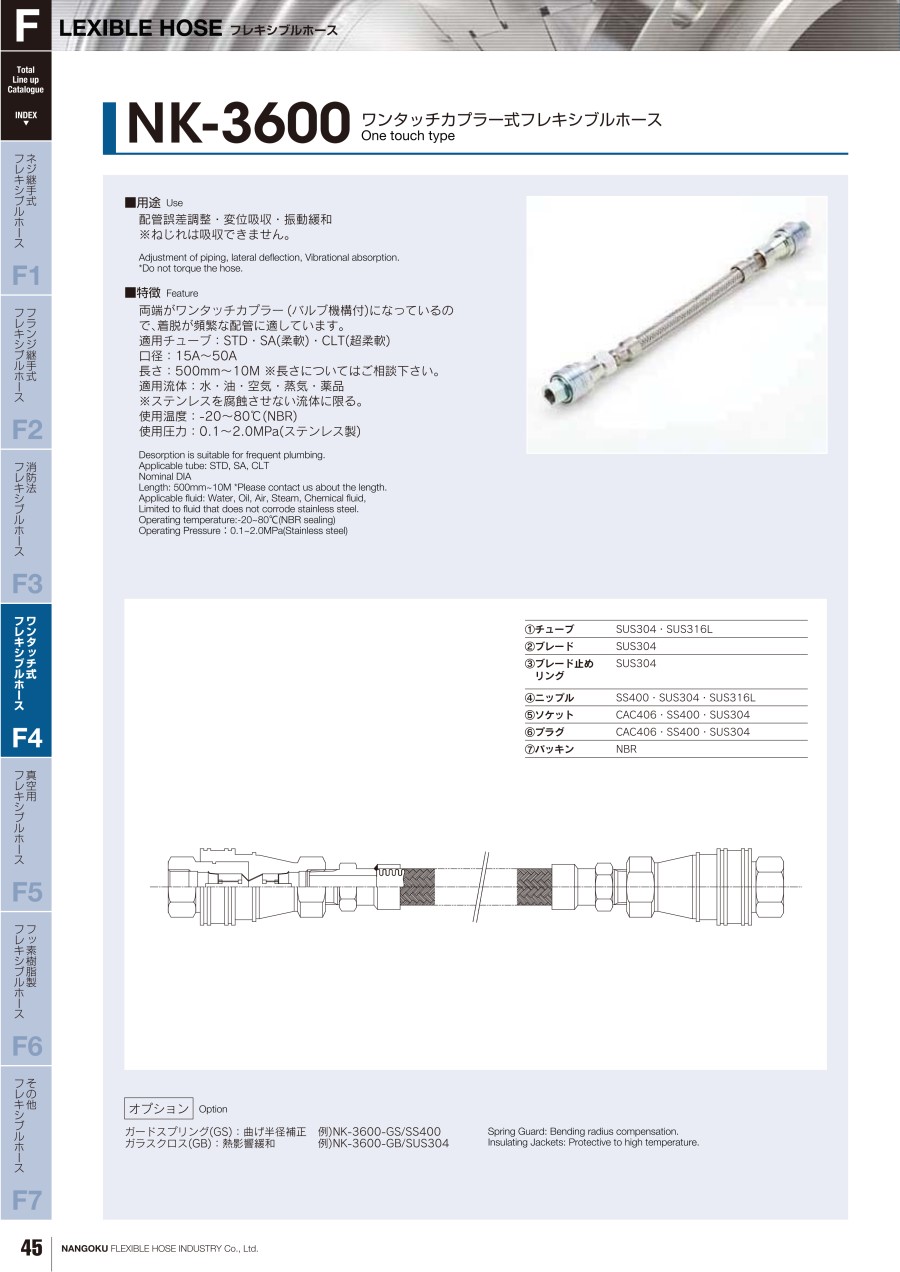

カタログ
商品担当おすすめ
日東電工
No.95S ニトフロン パイプシール（ふっ素樹脂製品）
「NK-3600 ワンタッチカプラー式フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。
