南国フレキ工業

NK-3500 レバーカップリング式フレキシブルホース

NK-3500 レバーカップリング式フレキシブルホース
通常単価(税別)
31,678円～81,195円
税込単価
34,846円～89,315円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NK-1500 オスニップル式フレキシブルホース

南国フレキ工業

NK-1500 オスニップル式フレキシブルホース
4.5
通常価格(税別)： 2,797円 (税込価格：3,077円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

NK-1300 メスソケット式フレキシブルホース

南国フレキ工業

NK-1300 メスソケット式フレキシブルホース
0
通常価格(税別)： 4,578円 (税込価格：5,036円)

通常出荷日：在庫品1日目

両端ニップル金具にカムロック金具をネジ込んでいるフレキシブルホース。【特長】・...

詳細情報を確認する
未確定：候補が80型番あります。
数量：

商品情報

製品仕様

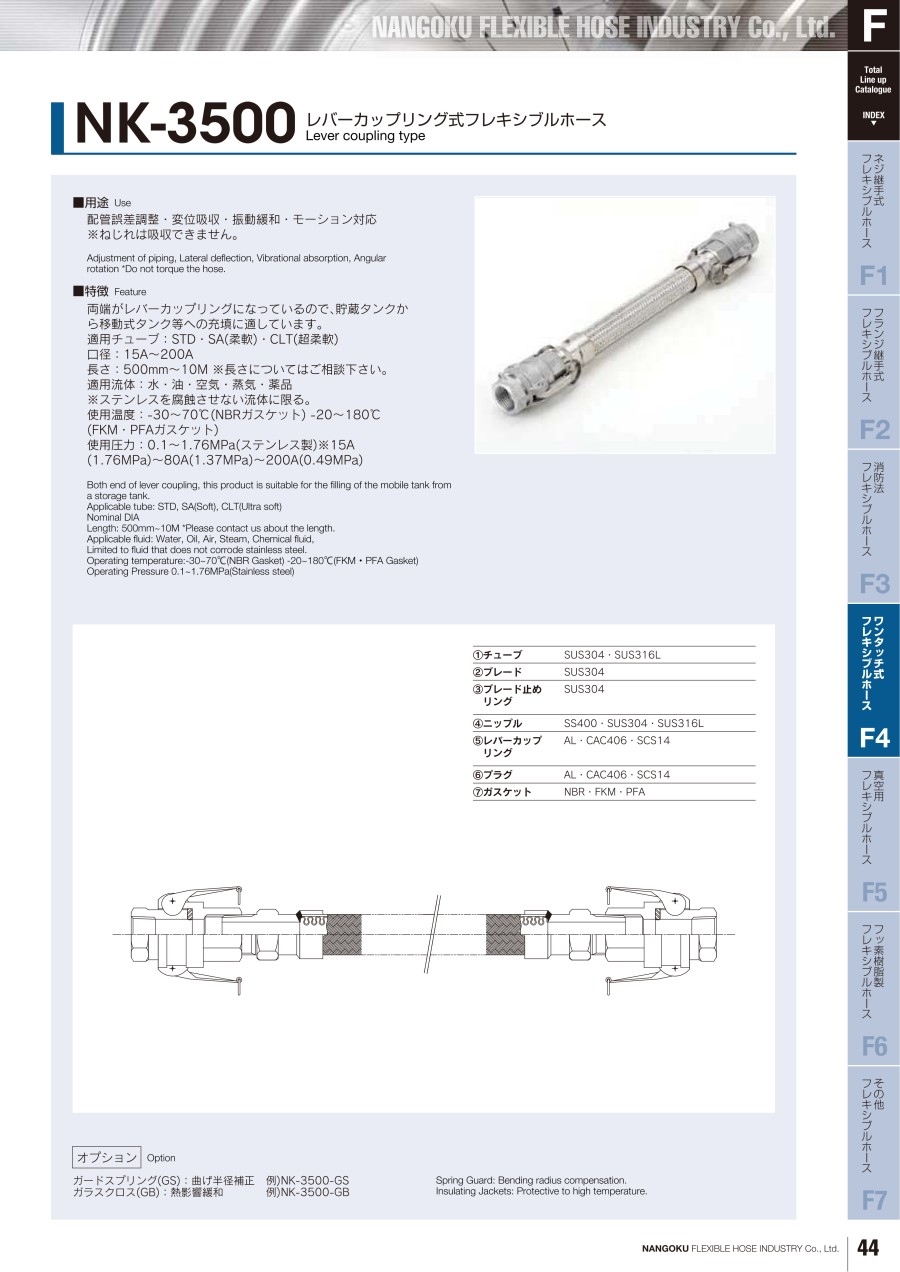

NK-3500。両端ニップル金具にカムロック金具をネジ込んでいるタイプ。
脱着が容易になる様にSAチューブ（15A以下はSTD）が標準。

材質

1.チューブ:SUS304、SUS316L 2.ブレード:SUS304 3.ブレード止めリング:SUS304 4.ニップル:SS400、SUS304、SUS316L 5.レバーカップリング:AL、CAC406、SCS14 6.プラグ:AL、CAC406、SCS14 7.ガスケット:NBR、FKM、PFA
  1. 1.チューブ：SUS304、SUS316L
  2. 2.ブレード：SUS304
  3. 3.ブレード止めリング：SUS304
  4. 4.ニップル：SS400、SUS304、SUS316L
  5. 5.レバーカップリング：AL、CAC406、SCS14
  6. 6.プラグ：AL、CAC406、SCS14
  7. 7.ガスケット：NBR、FKM、PFA

規格表

SA：柔軟チューブ

呼称径
（A）		内径
（φmm）		外径（φmm）ピッチ
（mm）		板厚
（ｔ）		最小曲げ半径（mm）重量（kg/m）
裸ブレード固定繰返し裸
20A21.63031.260.3801600.34
25A26.836.538.180.3902000.38
32A32.54546.690.31101800.51
50A5470.572.1110.41352300.98

使用例

正しい取付け方

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

半円の滑車を取付けて、許容範囲を維持してください。

半円の滑車を取付けて、許容範囲を維持してください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。



型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    NK3500/SUS304-20A-1000
    NK3500/SUS304-20A-1100
    NK3500/SUS304-20A-1200
    NK3500/SUS304-20A-1300
    NK3500/SUS304-20A-1400
    NK3500/SUS304-20A-1500
    NK3500/SUS304-20A-1600
    NK3500/SUS304-20A-1700
    NK3500/SUS304-20A-1800
    NK3500/SUS304-20A-1900
    NK3500/SUS304-20A-2000
    NK3500/SUS304-20A-500
    NK3500/SUS304-20A-600
    NK3500/SUS304-20A-700
    NK3500/SUS304-20A-800
    NK3500/SUS304-20A-900
    NK3500/SUS304-25A-1000
    NK3500/SUS304-25A-1100
    NK3500/SUS304-25A-1200
    NK3500/SUS304-25A-1300
    NK3500/SUS304-25A-1400
    NK3500/SUS304-25A-1500
    NK3500/SUS304-25A-1600
    NK3500/SUS304-25A-1700
    NK3500/SUS304-25A-1800
    NK3500/SUS304-25A-1900
    NK3500/SUS304-25A-2000
    NK3500/SUS304-25A-500
    NK3500/SUS304-25A-600
    NK3500/SUS304-25A-700
    NK3500/SUS304-25A-800
    NK3500/SUS304-25A-900
    NK3500/SUS304-32A-1000
    NK3500/SUS304-32A-1100
    NK3500/SUS304-32A-1200
    NK3500/SUS304-32A-1300
    NK3500/SUS304-32A-1400
    NK3500/SUS304-32A-1500
    NK3500/SUS304-32A-1600
    NK3500/SUS304-32A-1700
    NK3500/SUS304-32A-1800
    NK3500/SUS304-32A-1900
    NK3500/SUS304-32A-2000
    NK3500/SUS304-32A-500
    NK3500/SUS304-32A-600
    NK3500/SUS304-32A-700
    NK3500/SUS304-32A-800
    NK3500/SUS304-32A-900
    NK3500/SUS304-40A-1000
    NK3500/SUS304-40A-1100
    NK3500/SUS304-40A-1200
    NK3500/SUS304-40A-1300
    NK3500/SUS304-40A-1400
    NK3500/SUS304-40A-1500
    NK3500/SUS304-40A-1600
    NK3500/SUS304-40A-1700
    NK3500/SUS304-40A-1800
    NK3500/SUS304-40A-1900
    NK3500/SUS304-40A-2000
    NK3500/SUS304-40A-500

    内径

    (mm)

    ブレード有り外径

    (φ)

    長さ

    (mm)

    ブレード無し外径

    (φ)

    呼称径（口径）

    最小曲げ半径詳細(振動無し時/振動あり時)

    (mm)

    ピッチ

    (mm)

    板厚

    (t)

    		最小発注数量
    21.6
    31.2
    1000
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1100
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1200
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1300
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1400
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1500
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1600
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1700
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1800
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    1900
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    2000
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    500
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    600
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    700
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    800
    30
    20A
    80
    3.8
    0.3
    1個
    21.6
    31.2
    900
    30
    20A
    80
    3.8
    0.3
    1個
    26.8
    38.1
    1000
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1100
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1200
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1300
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1400
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1500
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1600
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1700
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1800
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    1900
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    2000
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    500
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    600
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    700
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    800
    36.5
    25A
    90
    4.5
    0.3
    1個
    26.8
    38.1
    900
    36.5
    25A
    90
    4.5
    0.3
    1個
    32.5
    46.6
    1000
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1100
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1200
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1300
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1400
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1500
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1600
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1700
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1800
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    1900
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    2000
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    500
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    600
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    700
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    800
    45
    32A
    110
    5.1
    0.3
    1個
    32.5
    46.6
    900
    45
    32A
    110
    5.1
    0.3
    1個
    41.1
    56.7
    1000
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1100
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1200
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1300
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1400
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1500
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1600
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1700
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1800
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    1900
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    2000
    55.1
    40A
    120
    5.9
    0.35
    1個
    41.1
    56.7
    500
    55.1
    40A
    120
    5.9
    0.35
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,672円
    ( 37,039円 )
    6日目
    34,070円
    ( 37,477円 )
    6日目
    34,469円
    ( 37,916円 )
    6日目
    34,867円
    ( 38,354円 )
    6日目
    35,267円
    ( 38,794円 )
    6日目
    35,664円
    ( 39,230円 )
    6日目
    36,064円
    ( 39,670円 )
    6日目
    36,464円
    ( 40,110円 )
    6日目
    36,861円
    ( 40,547円 )
    6日目
    37,261円
    ( 40,987円 )
    6日目
    41,843円
    ( 46,027円 )
    6日目
    31,678円
    ( 34,846円 )
    6日目
    32,076円
    ( 35,284円 )
    6日目
    32,476円
    ( 35,724円 )
    6日目
    32,873円
    ( 36,160円 )
    6日目
    33,273円
    ( 36,600円 )
    6日目
    39,081円
    ( 42,989円 )
    6日目
    39,550円
    ( 43,505円 )
    6日目
    40,017円
    ( 44,019円 )
    6日目
    40,485円
    ( 44,534円 )
    6日目
    40,954円
    ( 45,049円 )
    6日目
    41,421円
    ( 45,563円 )
    6日目
    41,890円
    ( 46,079円 )
    6日目
    42,359円
    ( 46,595円 )
    6日目
    42,826円
    ( 47,109円 )
    6日目
    43,294円
    ( 47,623円 )
    6日目
    43,763円
    ( 48,139円 )
    6日目
    36,741円
    ( 40,415円 )
    6日目
    37,209円
    ( 40,930円 )
    6日目
    37,676円
    ( 41,444円 )
    6日目
    38,145円
    ( 41,960円 )
    6日目
    38,612円
    ( 42,473円 )
    6日目
    47,334円
    ( 52,067円 )
    6日目
    47,993円
    ( 52,792円 )
    6日目
    48,651円
    ( 53,516円 )
    6日目
    49,309円
    ( 54,240円 )
    6日目
    49,968円
    ( 54,965円 )
    6日目
    50,627円
    ( 55,690円 )
    6日目
    51,286円
    ( 56,415円 )
    6日目
    51,946円
    ( 57,141円 )
    6日目
    52,605円
    ( 57,866円 )
    6日目
    53,264円
    ( 58,590円 )
    6日目
    53,923円
    ( 59,315円 )
    6日目
    44,040円
    ( 48,444円 )
    6日目
    44,699円
    ( 49,169円 )
    6日目
    45,357円
    ( 49,893円 )
    6日目
    46,016円
    ( 50,618円 )
    6日目
    46,675円
    ( 51,343円 )
    6日目
    55,274円
    ( 60,801円 )
    6日目
    56,175円
    ( 61,793円 )
    6日目
    57,078円
    ( 62,786円 )
    6日目
    57,980円
    ( 63,778円 )
    6日目
    58,880円
    ( 64,768円 )
    6日目
    59,782円
    ( 65,760円 )
    6日目
    60,683円
    ( 66,751円 )
    6日目
    61,586円
    ( 67,745円 )
    6日目
    62,486円
    ( 68,735円 )
    6日目
    63,388円
    ( 69,727円 )
    6日目
    64,290円
    ( 70,719円 )
    6日目
    50,767円
    ( 55,844円 )
    6日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    両端ニップル金具にカムロック金具をネジ込んでいるフレキシブルホース。
    【特長】
    ・両端がレバーカップリングになっているので貯蔵タンクから移動式タンク等への充填に適している。
    ・用途によりチューブを選ぶことができる。
    ・STD／標準チューブ・SA／柔軟チューブ・CLT／超柔軟チューブ。
    ・脱着が容易になる様にSAチューブ（15A以下はCLT）が標準。
    【用途】
    ・配管誤差調整や変位吸収、振動吸収等の様々な効果を発揮する。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    NK-3500 レバーカップリング式フレキシブルホースのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    NK-3500 レバーカップリング式フレキシブルホース
    NK-3600 ワンタッチカプラー式フレキシブルホース
    NK-1100C コアユニオン式フレキシブルホース
    NK-FJ-A ニップル式ふっ素樹脂フレキシブルホース
    NK-FJ-C メスユニオン式ふっ素樹脂フレキシブルホース
    NK-FJ-B オスユニオン式ふっ素樹脂フレキシブルホース
    メーカー南国フレキ工業南国フレキ工業南国フレキ工業南国フレキ工業南国フレキ工業南国フレキ工業
    通常価格31,678円-37,585円 -7,284円 -9,743円 -11,921円 -11,708円 -
    通常出荷日6日目6日目3日目〜6日目〜6日目〜6日目〜
    種類フレキシブルホースフレキシブルホースフレキシブルホースふっ素樹脂フレキシブルホースふっ素樹脂フレキシブルホースふっ素樹脂フレキシブルホース
    使用流体蒸気 / 水 / 油 / 空気 / 薬品/薬剤蒸気 / 水 / 油 / 空気 / 薬品/薬剤水水 / 空気 / 薬品/薬剤水 / 空気 / 薬品/薬剤水 / 空気 / 薬品/薬剤
    ホース材質SUS304SUS304SUS316LPTFEPTFEPTFE
    接続部 種類継手継手継手継手継手継手
    かしめ金具 接続形態めねじｘめねじめねじｘめねじめねじｘめねじ-めねじｘめねじ-
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    フレキシブルホース・継手・関連部品カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
