NK-3400 ライトユニオン式（無溶接）フレキシブルホース
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 3,144円～34,533円特別価格
- 税込単価
- 3,458円～37,986円特別価格
無溶接タイプのメタルタッチ式フレキシブルホース。【特長】・メタルタッチ継手が付...
詳細情報を確認する未確定：候補が432型番あります。
商品情報
製品仕様
NK-3400M。無溶接構造の為耐食性に優れている。
NK-3400F。メタルタッチ継手タイプ。
NK-3400M
■仕様
- 温度：-10～+250℃/SS400継手 -40～450℃/ステンレス継手 ※シール材考慮せず。
- 設計圧力：1.0MPa
- 流体：空気・水・蒸気・油類・薬品
■材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | ニップル（オスアダプター） | SS400、SUS304 |
| 2 | 袋ナット | SS400、SUS304 |
| 3 | カシメリング | SS400、SUS304 |
| 4 | 段付リング | SS400、SUS304 |
| 5 | ブレード | SUS304 |
| 6 | チューブ | SUS304、SUS316L |
10A（3/8B）-25A（1B）
NK-3400F
■仕様
- 温度：-10～+250℃/SS400継手 -40～450℃/ステンレス継手 ※シール材考慮せず。
- 設計圧力：1.0MPa
- 流体：空気・水・蒸気・油類・薬品
■材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | ソケット（メスアダプター） | SS400、SUS304 |
| 2 | 袋ナット | SS400、SUS304 |
| 3 | カシメリング | SS400、SUS304 |
| 4 | 段付リング | SS400、SUS304 |
| 5 | ブレード | SUS304 |
| 6 | チューブ | SUS304、SUS316L |
10A（3/8B）-25A（1B）
規格表
NK-3400M
| 呼称径 | 内径 （φmm） | 外径(φmm) | ピッチ （mm） | 板厚 （ｔ） | 最小曲げ半径（mm） | 重量（kg/m） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | 裸 | 1重ブレード | |||||
| 10A | a | 10.5 | 15.1 | 16.3 | 3.1 | 0.25 | 35 | 120 | 0.14 | 0.3 |
| 15A | a | 13 | 18.4 | 19.6 | 3.3 | 0.25 | 50 | 140 | 0.18 | 0.35 |
| 20A | a | 19 | 25.4 | 26.9 | 3.8 | 0.3 | 65 | 200 | 0.32 | 0.55 |
| 25A | a | 25.3 | 32.5 | 34 | 4.5 | 0.3 | 80 | 240 | 0.43 | 0.7 |
a：単山形
NK-3400F
| 呼称径 | 内径 （φmm） | 外径（φmm） | ピッチ （mm） | 板厚 （ｔ） | 最小曲げ半径（mm） | 重量（kg/m） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | 裸 | 1重ブレード | |||||
| 10A | a | 10.5 | 15.1 | 16.3 | 3.1 | 0.25 | 35 | 120 | 0.14 | 0.3 |
| 15A | a | 13 | 18.4 | 19.6 | 3.3 | 0.25 | 50 | 140 | 0.18 | 0.35 |
| 20A | a | 19 | 25.4 | 26.9 | 3.8 | 0.3 | 65 | 200 | 0.32 | 0.55 |
| 25A | a | 25.3 | 32.5 | 34 | 4.5 | 0.3 | 80 | 240 | 0.43 | 0.7 |
a：単山形
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,766円 ( 6,343円 ) | 3日目 |
5,944円 ( 6,538円 ) | 4日目 |
6,122円 ( 6,734円 ) | 3日目 |
6,299円 ( 6,929円 ) | 4日目 |
6,477円 ( 7,125円 ) | 4日目 |
6,743円 ( 7,417円 ) | 3日目 |
6,914円 ( 7,605円 ) | 4日目 |
7,205円 ( 7,926円 ) | 4日目 |
7,497円 ( 8,247円 ) | 3日目 |
7,788円 ( 8,567円 ) | 4日目 |
8,078円 ( 8,886円 ) | 3日目 |
3,901円 ( 4,291円 ) | 3日目 |
4,248円 ( 4,673円 ) | 3日目 |
4,598円 ( 5,058円 ) | 3日目 |
4,818円 ( 5,300円 ) | 3日目 |
4,996円 ( 5,496円 ) | 3日目 |
5,173円 ( 5,690円 ) | 3日目 |
5,351円 ( 5,886円 ) | 3日目 |
5,819円 ( 6,401円 ) | 3日目 |
6,166円 ( 6,783円 ) | 4日目 |
6,344円 ( 6,978円 ) | 3日目 |
6,522円 ( 7,174円 ) | 4日目 |
6,699円 ( 7,369円 ) | 4日目 |
6,988円 ( 7,687円 ) | 3日目 |
7,279円 ( 8,007円 ) | 4日目 |
7,571円 ( 8,328円 ) | 4日目 |
7,859円 ( 8,645円 ) | 3日目 |
8,152円 ( 8,967円 ) | 4日目 |
8,443円 ( 9,287円 ) | 3日目 |
4,194円 ( 4,613円 ) | 3日目 |
4,543円 ( 4,997円 ) | 3日目 |
4,862円 ( 5,348円 ) | 3日目 |
5,040円 ( 5,544円 ) | 3日目 |
5,218円 ( 5,740円 ) | 3日目 |
5,396円 ( 5,936円 ) | 3日目 |
5,810円 ( 6,391円 ) | 3日目 |
7,532円 ( 8,285円 ) | 3日目 |
7,970円 ( 8,767円 ) | 4日目 |
8,407円 ( 9,248円 ) | 3日目 |
8,843円 ( 9,727円 ) | 4日目 |
9,280円 ( 10,208円 ) | 4日目 |
9,717円 ( 10,689円 ) | 3日目 |
10,153円 ( 11,168円 ) | 4日目 |
10,590円 ( 11,649円 ) | 4日目 |
11,027円 ( 12,130円 ) | 3日目 |
11,463円10,545円 ( 11,600円 ) | 4日目 |
11,900円10,948円 ( 12,043円 ) | 3日目 |
5,107円 ( 5,618円 ) | 3日目 |
5,373円 ( 5,910円 ) | 3日目 |
5,877円 ( 6,465円 ) | 3日目 |
6,144円 ( 6,758円 ) | 3日目 |
6,410円 ( 7,051円 ) | 3日目 |
6,677円 ( 7,345円 ) | 3日目 |
7,097円 ( 7,807円 ) | 3日目 |
15,538円13,984円 ( 15,382円 ) | 3日目 |
16,848円15,163円 ( 16,679円 ) | 4日目 |
18,158円16,342円 ( 17,976円 ) | 3日目 |
19,468円17,521円 ( 19,273円 ) | 4日目 |
20,778円18,700円 ( 20,570円 ) | 4日目 |
22,088円19,879円 ( 21,867円 ) | 3日目 |
詳細情報
基本情報
無溶接タイプのメタルタッチ式フレキシブルホース。
【特長】
・メタルタッチ継手が付き、ルーズの金具になるので、配管時に捩れにくい構造。
・オスアダプターとメスアダプターの組み合わせが自由にできる。
・パッキンを使用してない為、温度に関係なく使用できる。
・無溶接構造のため、耐食性に優れる。
・チューブにフレキ専用軽量ユニオンを加締めて取り付けた構造です。
【用途】
・配管誤差調整や変位吸収・振動緩和・モーション対応。

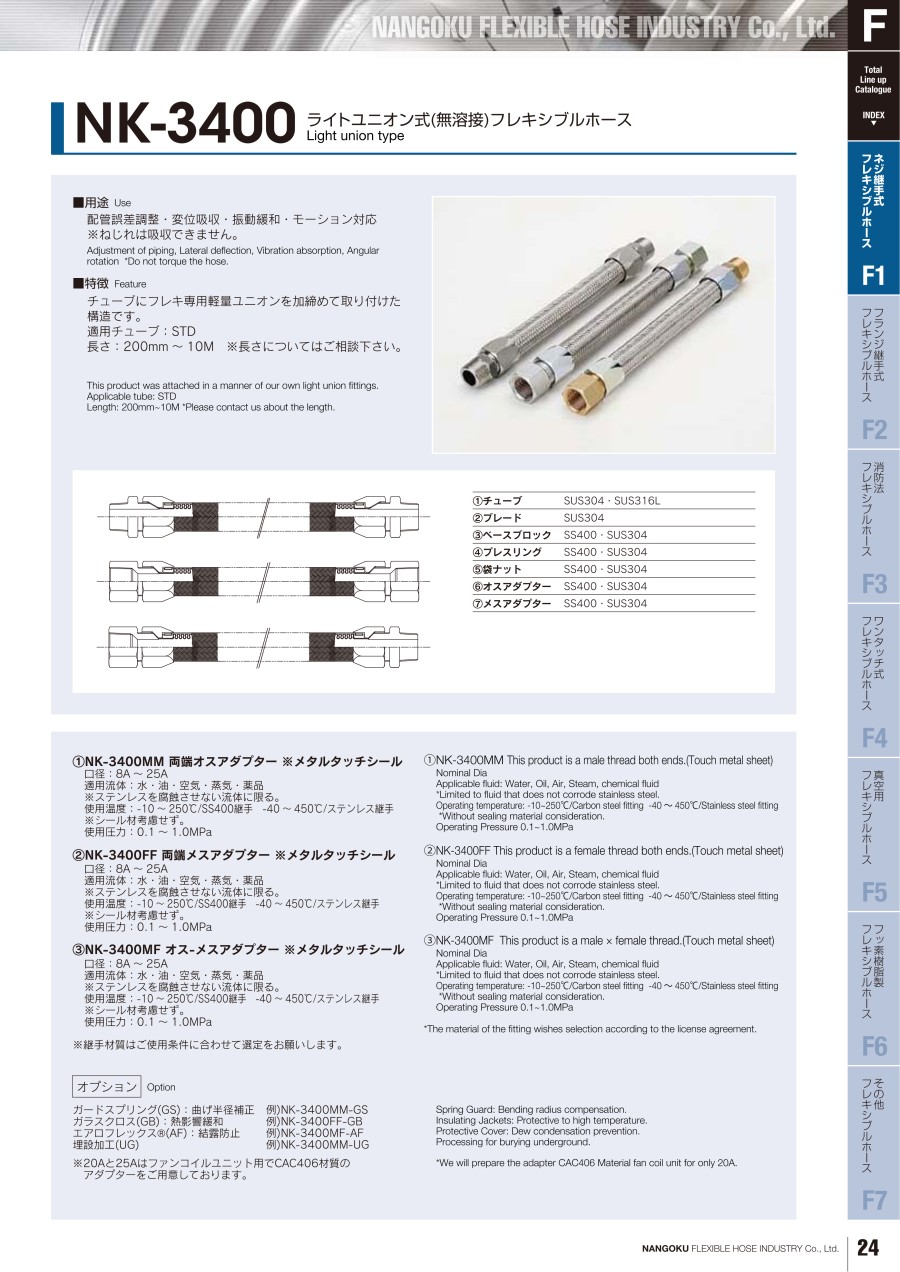

カタログ
商品担当おすすめ
NK-3400 ライトユニオン式（無溶接）フレキシブルホースのレビュー
交換用部品として使用しています
4
4.02021/09/29
自社で使用している蒸気配管用の交換用部品として使用しています。今まで使っていたメーカーが廃業したので、いろいろ探し、比較...もっと読む
1人が参考にしています。
給液、排液用ホースとして使用
4
4.02022/12/02
洗浄装置の給液・排液用ホースに使用しています。柔軟性があり使いやすいのですが、曲げると形状を保持してしまうところがありま...もっと読む
0人が参考にしています。
エアー配管
5
5.02022/08/03
指定した長さに作ってもらえ見た目もよく大変満足です。
比較的フレキ部分もしなやかで配管しやすかったです。
0人が参考にしています。
遠心力ポンプのシール循環ホースとして
4
4.02021/08/31
これまでニップル、エルボやユニオンなどの組み合わせで行っていた作業がこのホースで代替できました。0.3MPaの圧力に対応...もっと読む
0人が参考にしています。
工場設備に使用しています
5
5.02020/04/28
新規生産設備に使用しています。生産設備の切削油の油送用として、装置と装置をつなぐ融通が効くこのフレキシブルホースを使用し...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q対応口径を教えてください。
A
8A～25Aです。32A以降のサイズはNK-2000シリーズ(溶接式)にて対応可能です。
Qフレキシブルホースに断熱材をつけることは可能ですか
A
ガラスクロス等の断熱材をオプションとしてつけることが出来ます。
