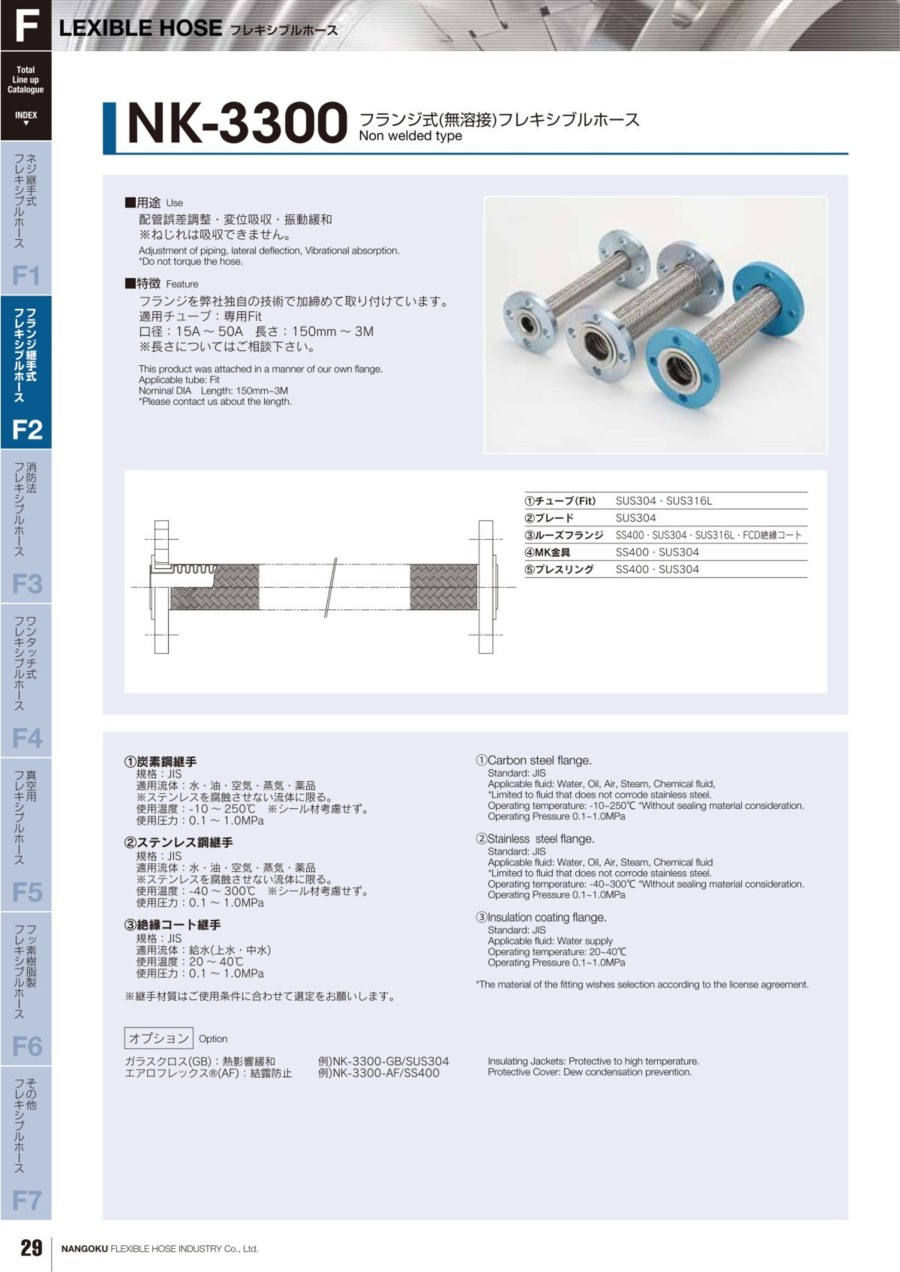

NK-3300 フランジ式（無溶接）フレキシブルホース

屈曲部にはエルボを使用して、チューブは真直に取付けてください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

エルボの使用と、U字配管になるようにチューブの取付を行います。

ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。

半円の滑車を取付けて、許容範囲を維持してください。

ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。

エルボの使用と、U字配管になるようにチューブの取付を行います。

回転ジョイントを取付けて、チューブをねじらないようにしてください。

チューブの取付は、運動方向に対して常に平行になるように取付けてください。
