		908H
弁構造		ウエハー形ダブルプレートチェッキ弁
弁呼び径		50、65、80、100、125、150、200、250、300mm
弁の種類		バイパス付き逆止弁
適用フランジ規格		JIS 10K、16K、20K ASME B16.5 Class 125/150
面間寸法		JV8-1（ステンレス鋼弁ウエハー形逆止め弁）、SAS358
最高使用圧力		2.0MPa
使用可能流速		0.5m/s～10m/s（最大12m/s）
許容弁座リーク基準		タイトシャット
試験圧力	本体耐圧	3.0MPa
試験圧力	弁座リーク	高圧試験2.2MPa（水圧）
使用温度範囲（ただし凍結しないこと）		NBRシート:0～60℃ EPDMシート:0～100℃
標準材質	本体^※1	A351 CF8（SCS13相当）
	プレート	A351 CF8（ステンレス鋳鋼）
	ピン	304ステンレス
	スプリング	304ステンレス
	シート^※2	NBR、EPDM
配管用ガスケット		要（フランジ規格にあわせた市販品をご使用ください）
塗装		908H=無塗装

※1.本体弁座面にゴムシートを焼き付けています。
※2.塩素を含む流体の場合、速度・温度等の複合要因により、シートリングが早期に劣化する恐れがあります。
*油及び油分が若干でも混入している流体に適用する場合、EPDMゴムシートは絶対に使用しないでください。

弁本体分解構造図

本体部部品表

品番	部品名	数量	備考	品番	部品名	数量	備考
1	本体	1	-	13	ロックボルト	1	-
2L	左プレート	1	-	14	ストッパー	1	-
2R	右プレート	1	-	15	六角穴付止めねじ	2	-
3	スプリング	1	200、250、300mm:2個	16	Oリング	1	-
4	ヒンジピン	1	-	20	スピンドル	1	-
5	ストップピン	1	品番4と同一部品	21	六角ナット	1	-
6	シート	1	本体に焼き付け	23	カラー	1	-
7	六角ナット	4	-	26	シールワッシャー	4	-
8	PTFEワッシャ	2	-	29	ばね座金	1	-
9	PTFEワッシャ	4	-	30	ベアリング	4	-
10	アイボルト	1	150、200、250、300mmのみ	51	ゴム弁座	1	-
12	ハンドル	1	-	99	ゴムスリーブ	1	250、300mmのみ

規格表

性質性能情報・試験情報

圧力損失-流量特性

実線は標準トルクスプリングの場合の圧力損失を示します。
低トルクスプリングの場合は、点線と実線の範囲内で使用可能です。

型番リスト

表示件数

型番

908H-SCS13-SCS13-50A

908H-SCS13-SCS13-65A

908H-SCS13-SCS13-80A

908H-SCS13-SCS13-100A

908H-SCS13-SCS13-125A

908H-SCS13-SCS13-150A

908H-SCS13-SCS13-200A

908H-SCS13-SCS13-250A

908H-SCS13-SCS13-300A

標準材質本体	供給側管フランジの呼び	制御側管フランジの呼び	最小発注数量

A351 CF8（SCS13相当）	2B(50A)	2B(50A)	1個
A351 CF8（SCS13相当）	2 1/2B(65A)	2 1/2B(65A)	1個
A351 CF8（SCS13相当）	3B(80A)	3B(80A)	1個
A351 CF8（SCS13相当）	4B(100A)	4B(100A)	1個
A351 CF8（SCS13相当）	5B(125A)	5B(125A)	1個
A351 CF8（SCS13相当）	6B(150A)	6B(150A)	1個
A351 CF8（SCS13相当）	8B(200A)	8B(200A)	1個
A351 CF8（SCS13相当）	10B(250A)	10B(250A)	1個
A351 CF8（SCS13相当）	12B(300A)	12B(300A)	1個

通常単価(税別) (税込単価)	通常出荷日

74,111円 ( 81,522円 )	14日目
82,596円 ( 90,856円 )	14日目
101,149円 ( 111,264円 )	14日目
124,792円 ( 137,271円 )	14日目
143,909円 ( 158,300円 )	19日目
200,101円 ( 220,111円 )	14日目
292,277円 ( 321,505円 )	14日目
554,990円 ( 610,489円 )	14日目
814,050円 ( 895,455円 )	14日目

詳細情報

基本情報

基本情報

Anti-Vibration Check Valve

【特長】
・Anti-Vibration設計により従来のチェッキ弁上流側のレジューサが不要となり、ポンプ周辺の配管スペースを大幅に削減できました。
・Anti-Vibration設計によりポンプ直付けが可能になりました。これにより、従来より2～3サイズ以上の小口径化を達成できます。
・慣性モーメントが小さい最適形状のプレートを使用し、バネ系を最適化することにより、ポンプ停止時のウォータハンマーを完全に防止します。

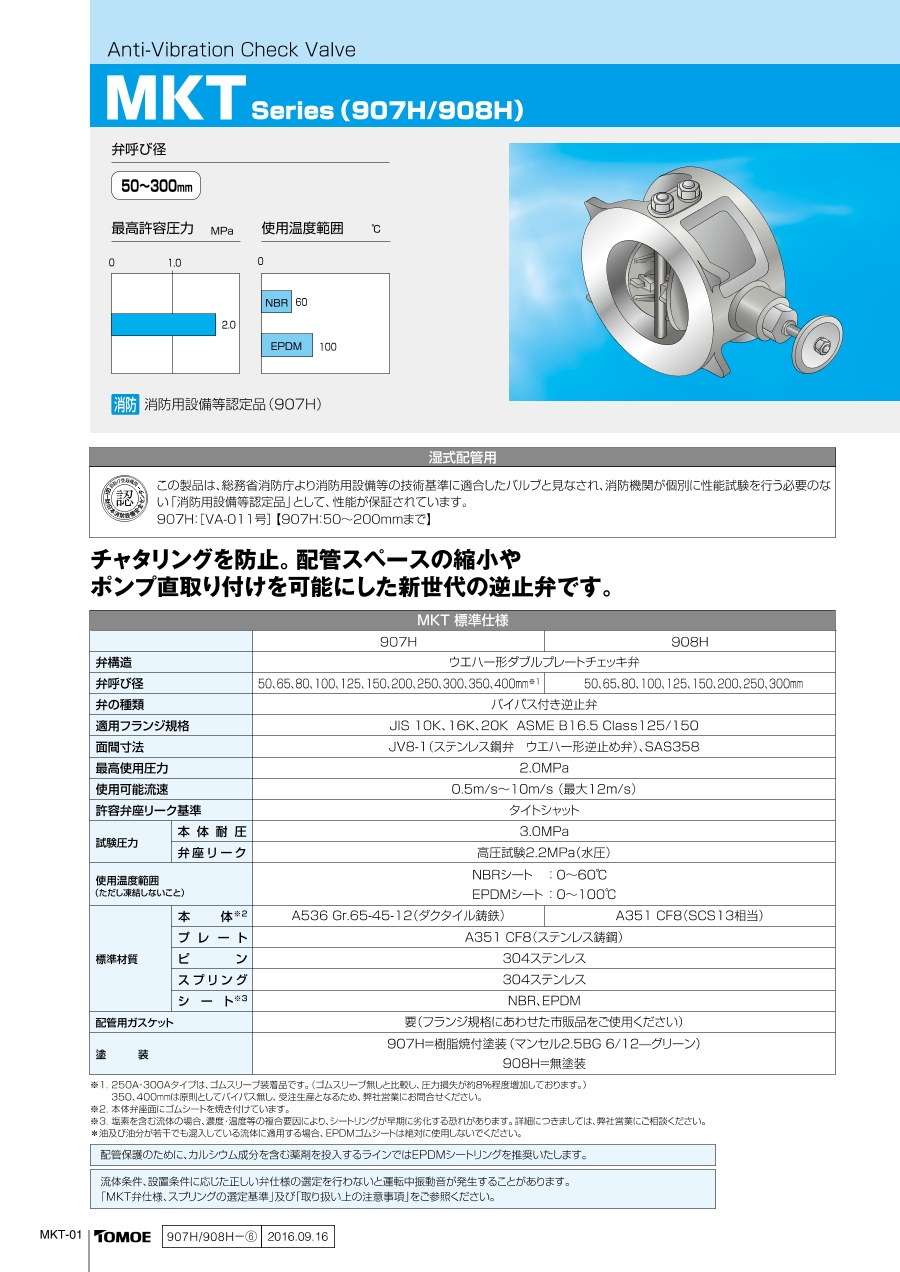

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
