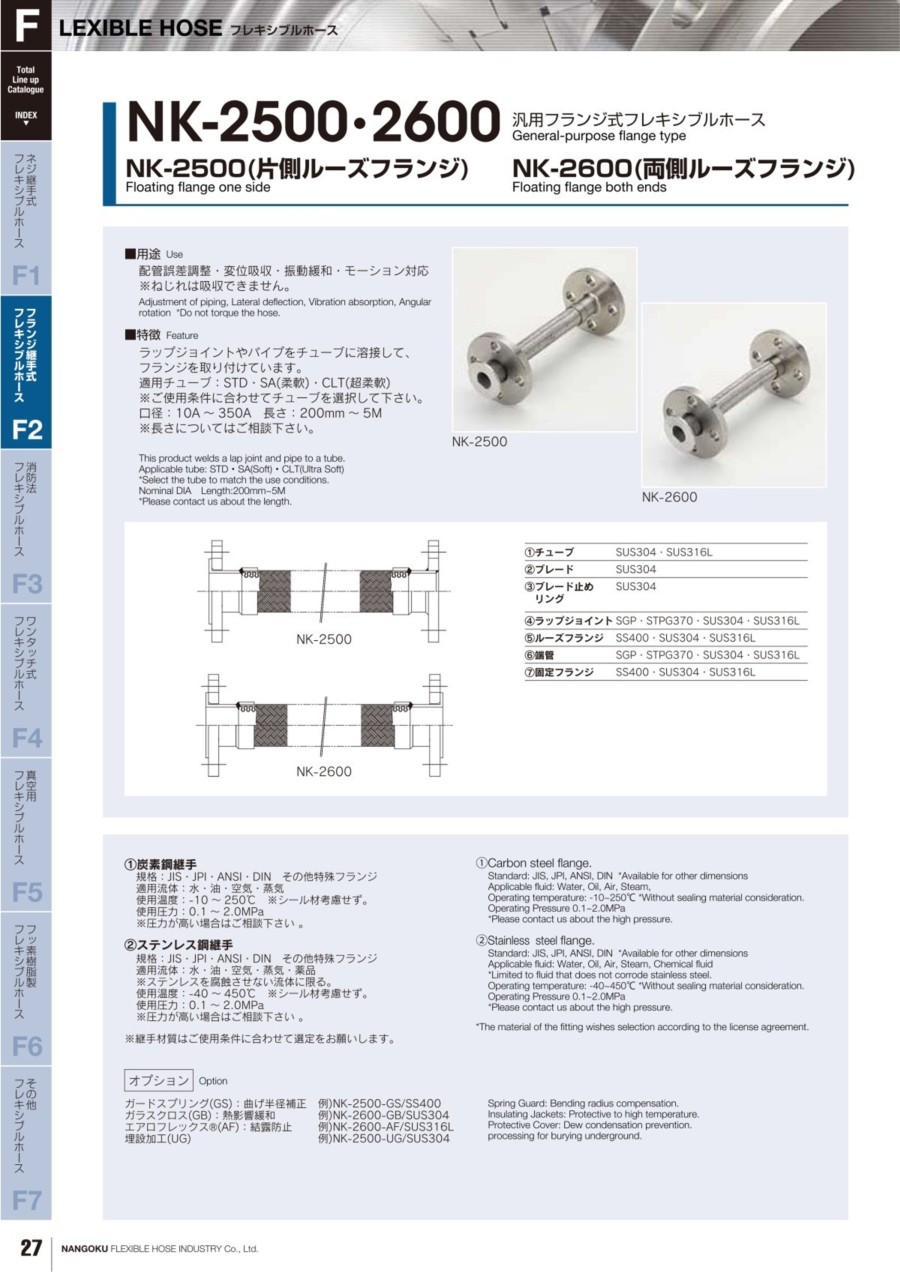

NK-2500・2600 汎用フランジ式フレキシブルホース
- 通常単価(税別)
- 6,422円～416,093円
- 税込単価
- 7,064円～457,702円
ラップジョイント仕様のフランジ付フレキシブルホース。【特長】・チューブにラップ...
詳細情報を確認する商品情報
製品仕様
NK-2500（片側ルーズフランジタイプ）
NK-2600（両端ルーズフランジタイプ）
仕様
■炭素鋼継手
- 温度：-10～+250℃ ※シール材考慮せず。
- 使用圧力：0.1～2.0MPa
- 流体：空気・水・蒸気・油
■ステンレス継手
- 温度：-40～+450℃ ※シール材考慮せず。
- 使用圧力：0.1～2.0MPa
- 流体：空気・水・蒸気・油・薬品
［！］同径のフランジを繋げる場合、別途パッキン（＞＞こちら参考）をご用意ください。
［！］本商品はミスミでの追加工や特注の対応ができかねますのでご了承ください。
材質
■NK-2500
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | フランジ | SS400、S-25C、SUS304、316、316L |
| 2 | ラップジョイント | SGP、STPG370、SUS304、316、316L |
| 3 | 端管 | SGP、STPG370、SUS304、316、316L |
| 4 | チューブ | SUS304、316L |
| 5 | ブレード | SUS304 |
| 6 | ブレード止リング | SUS304 |
標準：10A（3/8B）-300A（12B）
■NK-2600
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | チューブ | SUS304、SUS316L |
| 2 | ブレード | SUS304 |
| 3 | ブレード止リング | SUS304 |
| 4 | ラップジョイント | SGP、STPG370、SUS304、316、316L |
| 5 | フランジ | S400、S-25C、SUS304、316、316L |
標準：10A（3/8B）-300A（12B）
柔軟：20A（3/4B）-350A（14B）
超柔軟：10A（3/8B）-150A（6B）
規格表
NK-2500/NK-2600
■標準
| 呼称径 | 内径 （φmm） | 外径（φmm） | ピッチ （mm） | 板厚 （ｔ） | 最小曲げ半径（mm） | 重量（kg/m） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | 裸 | 1重ブレード | |||||
| 15A | a | 13 | 18.4 | 19.6 | 3.3 | 0.25 | 50 | 140 | 0.18 | 0.35 |
| 20A | a | 19 | 25.4 | 26.9 | 3.8 | 0.3 | 65 | 200 | 0.32 | 0.55 |
| 25A | a | 25.3 | 32.5 | 34 | 4.5 | 0.3 | 80 | 240 | 0.43 | 0.7 |
| 32A | a | 33.5 | 40.6 | 42.2 | 5.1 | 0.3 | 100 | 300 | 0.5 | 0.85 |
| 40A | a | 39.1 | 47.5 | 49.1 | 5.9 | 0.35 | 120 | 360 | 0.7 | 1.2 |
| 50A | a | 52.6 | 61.5 | 63.1 | 6.4 | 0.35 | 140 | 450 | 0.9 | 1.5 |
| 65A | a | 66 | 77 | 78.6 | 8.4 | 0.4 | 220 | 550 | 1.35 | 2.3 |
| 80A | a | 75 | 91.3 | 93.3 | 13 | 0.4 | 280 | 700 | 1.43 | 2.6 |
| 90A | a | 94 | 105 | 108.5 | 14 | 0.4 | 250 | 500 | 1.7 | 3 |
| 100A | a | 101 | 120.4 | 123 | 13.3 | 0.5 | 350 | 900 | 2.6 | 4 |
| 125A | a | 123.8 | 146 | 148.5 | 14.5 | 0.6 | 380 | 1,100 | 4 | 6.5 |
| 150A | a | 148.8 | 173 | 175.5 | 14.8 | 0.6 | 440 | 1,600 | 5 | 7.7 |
| 200A | a | 194.6 | 222 | 227.5 | 17.8 | 0.6 | 620 | 1,900 | 7.5 | 11.7 |
| 250A | a | 244.6 | 278 | 281 | 19.5 | 0.8 | 860 | 2,100 | 11 | 15.2 |
| 300A | a | 294.4 | 330 | 333.9 | 21 | 0.8 | 900 | 2,600 | 13.5 | 19.5 |
a：単山形
注意・禁止事項
- ※ 製品の材質を選定する際は、ご使用の配管材質と同じ材質を選択する事を推奨いたします。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,131円 ( 8,944円 ) | 3日目 |
8,401円 ( 9,241円 ) | 3日目 |
8,671円 ( 9,538円 ) | 3日目 |
8,939円 ( 9,833円 ) | 3日目 |
9,208円 ( 10,129円 ) | 3日目 |
9,480円 ( 10,428円 ) | 3日目 |
9,748円 ( 10,723円 ) | 3日目 |
10,019円 ( 11,021円 ) | 3日目 |
10,289円 ( 11,318円 ) | 3日目 |
10,559円 ( 11,615円 ) | 3日目 |
10,827円 ( 11,910円 ) | 3日目 |
6,422円 ( 7,064円 ) | 3日目 |
6,587円 ( 7,246円 ) | 3日目 |
6,783円 ( 7,461円 ) | 3日目 |
7,050円 ( 7,755円 ) | 3日目 |
7,320円 ( 8,052円 ) | 3日目 |
7,591円 ( 8,350円 ) | 3日目 |
7,860円 ( 8,646円 ) | 3日目 |
9,863円 ( 10,849円 ) | 3日目 |
10,210円 ( 11,231円 ) | 3日目 |
10,559円 ( 11,615円 ) | 3日目 |
10,904円 ( 11,994円 ) | 3日目 |
11,252円 ( 12,377円 ) | 3日目 |
10,439円 ( 11,483円 ) | 3日目 |
10,751円 ( 11,826円 ) | 3日目 |
11,062円 ( 12,168円 ) | 3日目 |
11,374円 ( 12,511円 ) | 3日目 |
11,687円 ( 12,856円 ) | 3日目 |
12,000円 ( 13,200円 ) | 3日目 |
7,437円 ( 8,181円 ) | 3日目 |
7,783円 ( 8,561円 ) | 3日目 |
8,131円 ( 8,944円 ) | 3日目 |
8,476円 ( 9,324円 ) | 3日目 |
8,823円 ( 9,705円 ) | 3日目 |
9,170円 ( 10,087円 ) | 3日目 |
9,517円 ( 10,469円 ) | 3日目 |
11,482円 ( 12,630円 ) | 3日目 |
10,698円 ( 11,768円 ) | 3日目 |
11,062円 ( 12,168円 ) | 3日目 |
11,426円 ( 12,569円 ) | 3日目 |
11,790円 ( 12,969円 ) | 3日目 |
12,155円 ( 13,371円 ) | 3日目 |
12,520円 ( 13,772円 ) | 3日目 |
12,884円 ( 14,172円 ) | 3日目 |
13,248円 ( 14,573円 ) | 3日目 |
13,612円 ( 14,973円 ) | 3日目 |
13,976円 ( 15,374円 ) | 3日目 |
8,650円 ( 9,515円 ) | 3日目 |
9,056円 ( 9,962円 ) | 3日目 |
9,460円 ( 10,406円 ) | 3日目 |
9,863円 ( 10,849円 ) | 3日目 |
10,269円 ( 11,296円 ) | 3日目 |
10,673円 ( 11,740円 ) | 3日目 |
11,078円 ( 12,186円 ) | 3日目 |
13,489円 ( 14,838円 ) | 3日目 |
13,993円 ( 15,392円 ) | 3日目 |
14,496円 ( 15,946円 ) | 3日目 |
14,999円 ( 16,499円 ) | 3日目 |
15,501円 ( 17,051円 ) | 3日目 |
16,004円 ( 17,604円 ) | 3日目 |
詳細情報
基本情報
ラップジョイント仕様のフランジ付フレキシブルホース。
【特長】
・チューブにラップジョイントを溶接したルーズフランジタイプ。
・当り面がラップジョイントになるためNK-3100に比べて気密性があがる。
・負圧～高圧まで対応。
・標準はSTDチューブを使用しているが、用途によりチューブを選べる。
・SA／柔軟チューブ・CLT／超柔軟チューブ。
・高圧ガス（KHK立会受験）対応可能。
【用途】
・配管誤差調整や変位吸収等、一般的な配管全般に使える。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
南国フレキ工業
NK-3100 標準フランジ式フレキシブルホース
「NK-2500・2600 汎用フランジ式フレキシブルホース」は「NK-3100 標準フランジ式フレキシブルホース」と異なり3種のチューブ(標準・柔軟・超柔軟）を用途に合わせて選択することができます。
