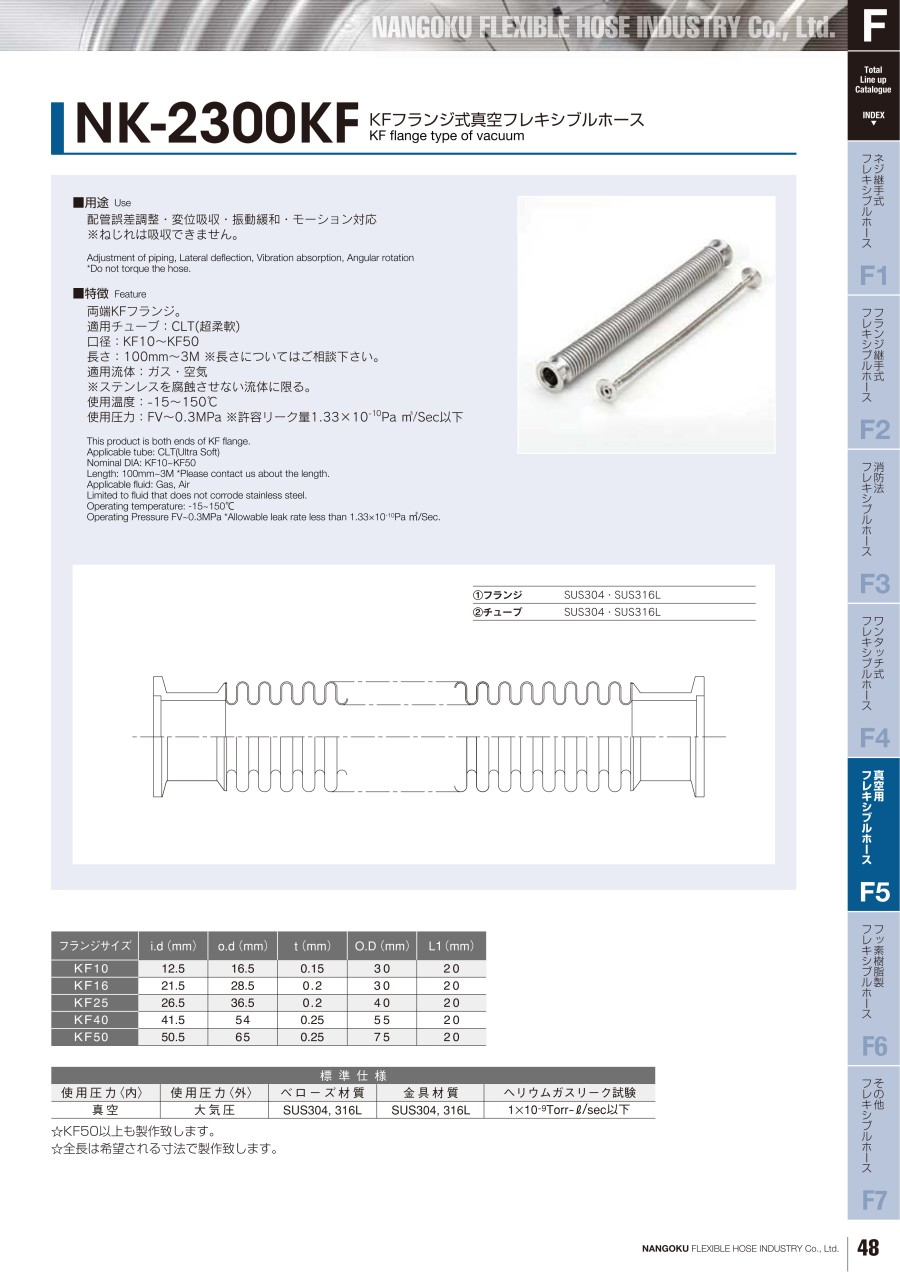

NK-2300KF フランジ式真空フレキシブルホース
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 7,995円～74,034円特別価格
- 税込単価
- 8,795円～81,437円特別価格
ポンプの振動から配管を守る、両端にKF（NW）フランジがついた真空配管用のフレ...
詳細情報を確認する商品情報
製品仕様
高真空に対応可能。
材質
- 1.フランジ：SUS304、SUS316L
- 2.チューブ：SUS304、SUS316L
規格表
| 呼称径 | 内径 | 外径 | NW外径 | NW長さ |
|---|---|---|---|---|
| 10 | 12.5 | 16.5 | 30 | 20 |
| 16 | 21.5 | 28.5 | 30 | 20 |
| 25 | 26.5 | 36.5 | 40 | 20 |
| 40 | 41.5 | 54 | 55 | 20 |
| 50 | 50.5 | 65 | 75 | 20 |
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,480円 ( 10,428円 ) | 5日目 |
9,691円 ( 10,660円 ) | 5日目 |
9,904円 ( 10,894円 ) | 5日目 |
10,115円 ( 11,127円 ) | 5日目 |
10,326円 ( 11,359円 ) | 5日目 |
10,538円 ( 11,592円 ) | 5日目 |
10,750円 ( 11,825円 ) | 5日目 |
10,963円 ( 12,059円 ) | 5日目 |
11,175円 ( 12,293円 ) | 5日目 |
11,386円 ( 12,525円 ) | 5日目 |
11,599円 ( 12,759円 ) | 5日目 |
7,995円 ( 8,795円 ) | 5日目 |
8,206円 ( 9,027円 ) | 5日目 |
8,420円 ( 9,262円 ) | 5日目 |
8,632円 ( 9,495円 ) | 5日目 |
8,843円 ( 9,727円 ) | 5日目 |
9,056円 ( 9,962円 ) | 5日目 |
9,267円 ( 10,194円 ) | 5日目 |
14,797円13,317円 ( 14,649円 ) | 5日目 |
15,393円13,853円 ( 15,238円 ) | 5日目 |
15,990円14,391円 ( 15,830円 ) | 5日目 |
16,588円14,929円 ( 16,422円 ) | 5日目 |
17,186円15,467円 ( 17,014円 ) | 5日目 |
17,782円 ( 19,560円 ) | 5日目 |
18,379円16,541円 ( 18,195円 ) | 5日目 |
18,977円17,079円 ( 18,787円 ) | 5日目 |
19,573円17,615円 ( 19,377円 ) | 5日目 |
20,171円18,153円 ( 19,968円 ) | 5日目 |
20,768円18,691円 ( 20,560円 ) | 5日目 |
10,616円 ( 11,678円 ) | 5日目 |
11,214円 ( 12,335円 ) | 5日目 |
11,810円10,865円 ( 11,952円 ) | 5日目 |
12,408円 ( 13,649円 ) | 5日目 |
13,005円11,964円 ( 13,160円 ) | 5日目 |
13,601円12,512円 ( 13,763円 ) | 5日目 |
14,199円12,779円 ( 14,057円 ) | 5日目 |
17,300円 ( 19,030円 ) | 5日目 |
18,032円16,228円 ( 17,851円 ) | 5日目 |
18,764円16,887円 ( 18,576円 ) | 5日目 |
19,496円 ( 21,446円 ) | 5日目 |
20,228円18,205円 ( 20,026円 ) | 5日目 |
20,960円 ( 23,056円 ) | 5日目 |
21,694円19,524円 ( 21,476円 ) | 5日目 |
22,426円20,183円 ( 22,201円 ) | 5日目 |
23,158円 ( 25,474円 ) | 5日目 |
23,889円21,500円 ( 23,650円 ) | 5日目 |
24,621円 ( 27,083円 ) | 5日目 |
12,177円11,202円 ( 12,322円 ) | 5日目 |
12,909円 ( 14,200円 ) | 5日目 |
13,641円 ( 15,005円 ) | 5日目 |
14,373円12,935円 ( 14,229円 ) | 5日目 |
15,104円13,593円 ( 14,952円 ) | 5日目 |
15,836円14,252円 ( 15,677円 ) | 5日目 |
16,568円14,911円 ( 16,402円 ) | 5日目 |
27,105円24,394円 ( 26,833円 ) | 5日目 |
28,589円 ( 31,448円 ) | 5日目 |
30,073円27,065円 ( 29,772円 ) | 5日目 |
31,556円28,400円 ( 31,240円 ) | 5日目 |
33,040円29,736円 ( 32,710円 ) | 5日目 |
34,523円 ( 37,975円 ) | 5日目 |
詳細情報
基本情報
ポンプの振動から配管を守る、両端にKF（NW）フランジがついた真空配管用のフレキシブルホース。
【特長】
・両端のNWフランジは固定タイプ
・クランプで接続する為配管が容易
・標準でCLT／超柔軟チューブを使用している
・適用流体：ガス・空気（ステンレスを腐食させない流体に限る）
・使用温度：-15～+150℃
・使用圧力：FV～0.3MPa
【用途】
・配管誤差調整・変位吸収・振動緩和・モーション対応
