NK-2300PT パイプエンド式真空フレキシブルホース
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 6,540円～17,397円特別価格
- 税込単価
- 7,194円～19,137円特別価格
両端にパイプエンドがついた真空配管用のフレキシブルホース。【特長】・両端にパイ...
詳細情報を確認する未確定：候補が72型番あります。
商品情報
製品仕様
SUS316Lの材質を使用しているので錆に強く圧力にも耐え、高温・低温の変化にも対応。長寿命でマシンアッセンブリの信頼を向上させる事が可能。
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | パイプ | SUS316L |
| 2 | チューブ | SU316L、SUS304（3/8B以上） |
■標準仕様
- 金具材質：SUS316L
規格表
| 呼称径 | 内径 | 外径 | 板厚 | パイプ外径 | パイプ内径 | パイプ長さ | 曲げ半径（固定） |
|---|---|---|---|---|---|---|---|
| 1/8B | 3.5 | 5.0 | 0.10 | 3.18 | 1.60 | 15 | 25 |
| 1/4B | 5.5 | 8.5 | 0.15 | 6.35 | 4.50 | 20 | 25 |
| 3/8B | 10.0 | 13.5 | 0.15 | 9.52 | 7.00 | 25 | 25 |
| 1/2B | 12.5 | 16.5 | 0.15 | 12.7 | 10.00 | 30 | 40 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,636円 ( 11,700円 ) | 5日目 |
10,904円 ( 11,994円 ) | 5日目 |
11,175円 ( 12,293円 ) | 5日目 |
11,445円 ( 12,590円 ) | 5日目 |
11,713円10,775円 ( 11,853円 ) | 5日目 |
11,983円 ( 13,181円 ) | 5日目 |
12,254円11,273円 ( 12,400円 ) | 5日目 |
12,524円11,522円 ( 12,674円 ) | 5日目 |
12,792円 ( 14,071円 ) | 5日目 |
13,063円 ( 14,369円 ) | 5日目 |
13,333円 ( 14,666円 ) | 5日目 |
8,748円 ( 9,623円 ) | 5日目 |
9,016円 ( 9,918円 ) | 在庫品1日目当日出荷可能 |
9,287円 ( 10,216円 ) | 5日目 |
9,557円 ( 10,513円 ) | 5日目 |
9,825円 ( 10,808円 ) | 5日目 |
10,095円 ( 11,105円 ) | 5日目 |
10,364円 ( 11,400円 ) | 5日目 |
9,671円 ( 10,638円 ) | 5日目 |
10,135円 ( 11,149円 ) | 5日目 |
10,597円 ( 11,657円 ) | 5日目 |
11,058円 ( 12,164円 ) | 5日目 |
11,522円 ( 12,674円 ) | 5日目 |
11,983円 ( 13,181円 ) | 5日目 |
12,445円 ( 13,690円 ) | 5日目 |
12,909円 ( 14,200円 ) | 5日目 |
13,370円 ( 14,707円 ) | 5日目 |
13,834円 ( 15,217円 ) | 5日目 |
14,296円 ( 15,726円 ) | 5日目 |
6,540円 ( 7,194円 ) | 在庫品1日目当日出荷可能 |
6,896円 ( 7,586円 ) | 在庫品1日目当日出荷可能 |
7,361円 ( 8,097円 ) | 5日目 |
7,821円 ( 8,603円 ) | 5日目 |
8,284円 ( 9,112円 ) | 10日目 |
8,748円 ( 9,623円 ) | 5日目 |
9,208円 ( 10,129円 ) | 5日目 |
11,232円 ( 12,355円 ) | 5日目 |
11,849円 ( 13,034円 ) | 5日目 |
12,465円 ( 13,712円 ) | 5日目 |
13,082円12,035円 ( 13,239円 ) | 5日目 |
13,698円12,602円 ( 13,862円 ) | 5日目 |
14,315円 ( 15,747円 ) | 10日目 |
14,931円 ( 16,424円 ) | 5日目 |
15,548円13,993円 ( 15,392円 ) | 5日目 |
16,164円14,547円 ( 16,002円 ) | 5日目 |
16,781円15,102円 ( 16,612円 ) | 5日目 |
17,397円 ( 19,137円 ) | 5日目 |
6,917円 ( 7,609円 ) | 在庫品1日目当日出荷可能 |
7,533円 ( 8,286円 ) | 在庫品1日目当日出荷可能 |
8,149円 ( 8,964円 ) | 5日目 |
8,766円 ( 9,643円 ) | 5日目 |
9,382円 ( 10,320円 ) | 5日目 |
9,999円 ( 10,999円 ) | 5日目 |
10,616円 ( 11,678円 ) | 5日目 |
9,594円 ( 10,553円 ) | 5日目 |
9,825円 ( 10,808円 ) | 5日目 |
10,058円 ( 11,064円 ) | 5日目 |
10,289円 ( 11,318円 ) | 5日目 |
10,520円 ( 11,572円 ) | 5日目 |
10,750円 ( 11,825円 ) | 5日目 |
詳細情報
基本情報
両端にパイプエンドがついた真空配管用のフレキシブルホース。
【特長】
・両端にパイプエンド構造で、くい込み継手と接続できます
・小さな口径から対応できる（Φ3.18～12.7）
・適用流体：ガス・空気・水（ステンレスを腐食させない流体に限る）
・使用温度：-196～+300℃
・使用圧力：FV～0.3MPa
【用途】
・配管誤差調整・変位吸収・振動緩和・モーション対応

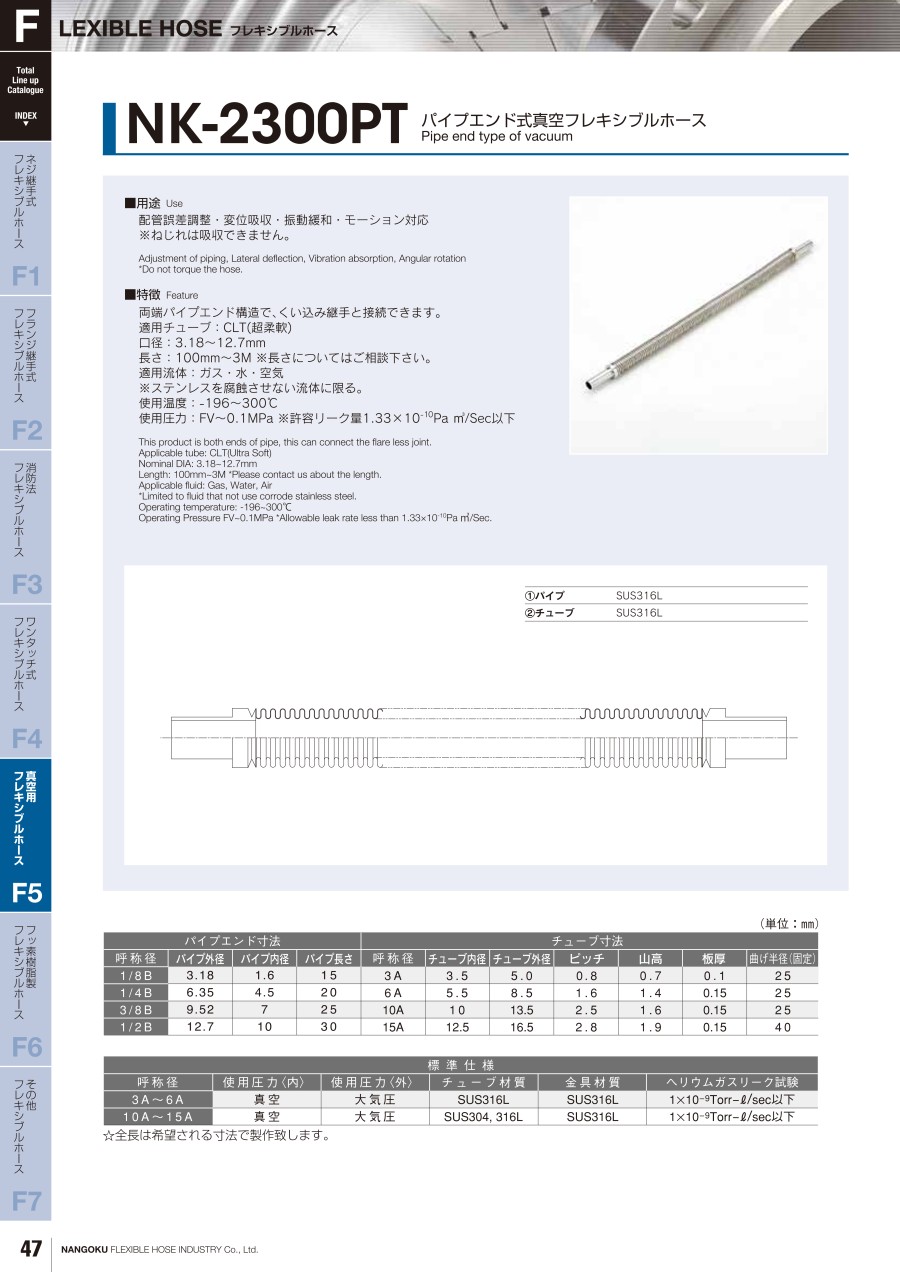

カタログ
商品担当おすすめ
NK-2300PT パイプエンド式真空フレキシブルホースのレビュー
装置用
5
5.02023/06/20
社内で使用する試験用装置に使用しました。同時に購入している継手と共に組み込んでいますが、装置自体の稼働も順調なので、この...もっと読む
0人が参考にしています。
既設設備の改良に使用しました
5
5.02022/07/06
既設の真空装置設備の真空系の配管を変更するために、ほか設備と同じ仕様のこの商品を使い改良しました。改良後も特に問題なく使...もっと読む
0人が参考にしています。
可動配管部に使用
4
4.02019/07/01
パイプエンドタイプのステンレス材フレキシブルメタルホースを探していたところ本製品を見つけたため購入した。問題なく使用でき...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q長さは何ミリ単位で製作可能ですか。
A
1mm単位で製作可能です。(ただし、公差範囲内の誤差は生じます)
Qブレード付は製作可能ですか。
A
申し訳ございませんが、対応不可です。
