NK-1800 サニタリーフランジ（フェルール）式フレキシブルホース
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 9,498円～62,765円特別価格
- 税込単価
- 10,448円～69,042円特別価格
両端にサニタリーフランジ（フェルール）がついた衛生配管用のフレキシブルホース。...
詳細情報を確認する商品情報
製品仕様
サニタリー金具付、溶接タイプ。
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | フェルール | SUS304 |
| 2 | ブレード止リング | SUS304 |
| 3 | チューブ | SUS304 |
| 4 | ブレード | SUS304 |
柔軟：20A（3/4B）- 100A（4B）
仕様
- 使用温度範囲：0～180℃ ＊PTFEガスケットの場合
- 設計圧力：1.0MPa
規格表
SA：スタンダードピッチ（柔軟）
| 呼称径 （A） | 内径 （φmm） | 外径（φmm） | ピッチ （mm） | 板厚 （ｔ） | 最小曲げ半径（mm） | 重量（kg/m） | ||
|---|---|---|---|---|---|---|---|---|
| 裸 | ブレード | 固定 | 繰返し | |||||
| 20A | 21.6 | 30 | 31.2 | 6 | 0.3 | 80 | 160 | 0.305 |
| 25A | 26.8 | 36.5 | 38.1 | 8 | 0.3 | 90 | 170 | 0.37 |
| 32A | 32.5 | 45 | 46.6 | 9 | 0.3 | 110 | 180 | 0.55 |
| 40A | 41.1 | 55.1 | 56.1 | 10 | 0.35 | 120 | 200 | 0.83 |
［！］本商品はミスミでの追加工や特注の対応ができかねますのでご了承ください。
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,601円 ( 13,861円 ) | 4日目 |
13,043円11,999円 ( 13,199円 ) | 4日目 |
13,487円 ( 14,836円 ) | 4日目 |
13,929円 ( 15,322円 ) | 4日目 |
14,373円 ( 15,810円 ) | 4日目 |
14,816円 ( 16,298円 ) | 4日目 |
15,258円 ( 16,784円 ) | 4日目 |
15,702円14,131円 ( 15,544円 ) | 4日目 |
16,144円14,529円 ( 15,982円 ) | 4日目 |
16,588円 ( 18,247円 ) | 4日目 |
17,030円 ( 18,733円 ) | 4日目 |
9,498円 ( 10,448円 ) | 在庫品1日目当日出荷可能 |
9,942円 ( 10,936円 ) | 4日目 |
10,385円 ( 11,424円 ) | 4日目 |
10,827円 ( 11,910円 ) | 4日目 |
11,271円 ( 12,398円 ) | 4日目 |
11,713円 ( 12,884円 ) | 4日目 |
12,157円 ( 13,373円 ) | 4日目 |
18,360円 ( 20,196円 ) | 4日目 |
19,092円 ( 21,001円 ) | 4日目 |
19,824円 ( 21,806円 ) | 4日目 |
20,556円 ( 22,612円 ) | 4日目 |
21,288円 ( 23,417円 ) | 4日目 |
22,021円 ( 24,223円 ) | 4日目 |
22,753円20,477円 ( 22,525円 ) | 4日目 |
23,485円 ( 25,834円 ) | 4日目 |
24,217円 ( 26,639円 ) | 4日目 |
24,949円 ( 27,444円 ) | 4日目 |
25,681円 ( 28,249円 ) | 4日目 |
13,236円 ( 14,560円 ) | 在庫品1日目当日出荷可能 |
13,968円 ( 15,365円 ) | 在庫品1日目当日出荷可能 |
14,700円 ( 16,170円 ) | 4日目 |
15,432円 ( 16,975円 ) | 4日目 |
16,164円 ( 17,780円 ) | 4日目 |
16,896円 ( 18,586円 ) | 4日目 |
17,628円 ( 19,391円 ) | 4日目 |
15,817円14,235円 ( 15,659円 ) | 4日目 |
16,337円14,703円 ( 16,173円 ) | 4日目 |
16,858円15,172円 ( 16,689円 ) | 4日目 |
17,377円15,639円 ( 17,203円 ) | 4日目 |
17,898円16,108円 ( 17,719円 ) | 4日目 |
18,419円 ( 20,261円 ) | 4日目 |
18,938円17,044円 ( 18,748円 ) | 4日目 |
19,458円17,512円 ( 19,263円 ) | 4日目 |
19,978円17,980円 ( 19,778円 ) | 4日目 |
20,498円18,448円 ( 20,293円 ) | 4日目 |
21,019円18,917円 ( 20,809円 ) | 4日目 |
12,177円11,202円 ( 12,322円 ) | 4日目 |
12,696円11,680円 ( 12,848円 ) | 4日目 |
13,216円12,158円 ( 13,374円 ) | 4日目 |
13,737円12,638円 ( 13,902円 ) | 4日目 |
14,256円 ( 15,682円 ) | 4日目 |
14,777円13,299円 ( 14,629円 ) | 4日目 |
15,298円13,768円 ( 15,145円 ) | 4日目 |
21,751円 ( 23,926円 ) | 4日目 |
22,733円 ( 25,006円 ) | 4日目 |
23,716円 ( 26,088円 ) | 4日目 |
24,698円 ( 27,168円 ) | 4日目 |
25,681円 ( 28,249円 ) | 4日目 |
26,663円 ( 29,329円 ) | 4日目 |
詳細情報
基本情報
両端にサニタリーフランジ（フェルール）がついた衛生配管用のフレキシブルホース。
【特長】
・SNTタイプは内面に隙間が無く、フランジとチューブの段差が少ない構造で、柔軟、軽量の高機能製品です
・脱着が多い場所の配管の為、専用フィットチューブを採用している
・製作口径：1.0～2.5S
【用途】
・配管誤差調整・変位吸収・振動緩和
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- ねじれは吸収できません。

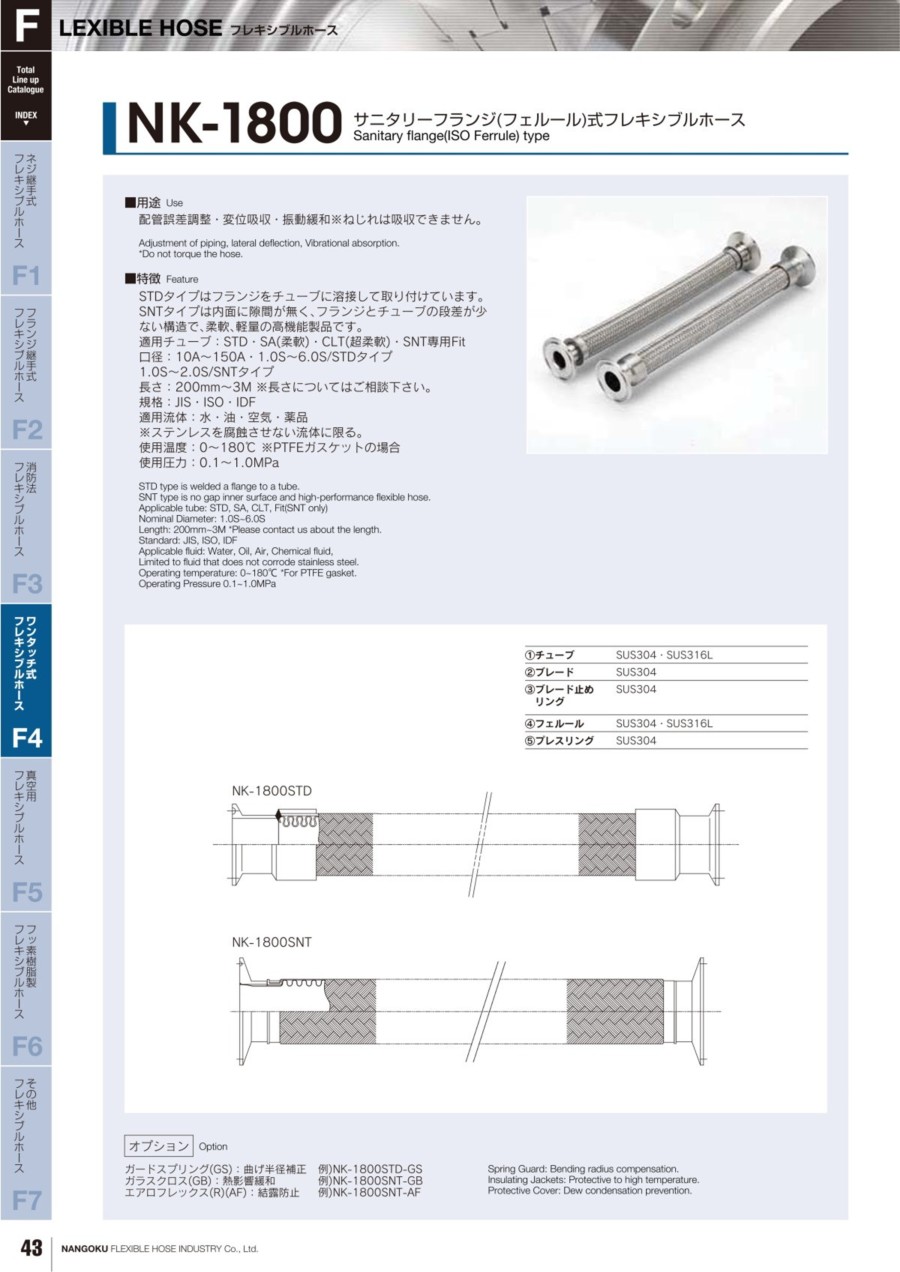

カタログ
