南国フレキ工業

NK-1500 オスニップル式フレキシブルホース

Name: NK-1500 オスニップル式フレキシブルホース
Brand: 南国フレキ工業
SKU: 221000801497
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 2,797円～39,242円特別価格

税込単価: 3,077円～43,166円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

NK-1100 フィットユニオン式フレキシブルホース

通常価格(税別)： 3,734円 (税込価格：4,107円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

NK-1000 標準ユニオン式フレキシブルホース

4.5

通常価格(税別)： 2,568円 (税込価格：2,825円)

通常出荷日：在庫品1日目

角ニップル（R）が両端についたフレキシブルホース。【特長】・相手側の継手がユニ...

詳細情報を確認する

種類
フレキシブルホース
ホース材質
SUS304
接続部種類
継手
かしめ金具接続形態
おねじｘおねじ
かしめ金具種類
テーパおねじｘテーパおねじ
最高使用圧力（範囲） (MPa)
～1.0
ブレード
あり
チューブタイプ
STD
ブレード詳細
1重
最高使用圧力詳細 (MPa)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が322型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

両端角ニップル（R）タイプ

材質

番号	品名	材質
1	ニップル（MK金具）	SS400、SUS304、FCMB
2	ブレード止リング	SUS304
3	チューブ	SUS304、316L
4	ブレード	SUS304

標準：6A（1/8B）-100A（4B）
柔軟：20A（3/4B）-100A（4B）
超柔軟：6A（1/8B）-100A（4B）

仕様

角ニップル（R）が両端についたフレキシブルホース。
■低圧炭素鋼継手

温度：-10～+200℃ ※シール材考慮せず。
設計圧力：1.0MPa
流体：空気・水・蒸気・油

■低圧ステンレス継手

温度：-40～+450℃ ※シール材考慮せず。
設計圧力：1.0MPa
流体：空気・水・油・蒸気・薬品

[ ! ]折り曲げ回数、交換頻度のデータはご用意がございません。
[ ! ]本商品はミスミでの追加工や特注の対応ができかねますのでご了承ください。

規格表

標準

呼称径		内径（φmm）	外径（φmm）		ピッチ（mm）	板厚（ｔ）	最小曲げ半径（mm）		重量（kg/m）
呼称径		内径（φmm）	裸	ブレード	ピッチ（mm）	板厚（ｔ）	固定	繰返し	裸	1重ブレード
8A	a	7.2	10.9	12.1	2.4	0.2	25	100	0.08	0.2
10A	a	10.5	15.1	16.3	3.1	0.25	35	120	0.14	0.3
15A	a	13	18.4	19.6	3.3	0.25	50	140	0.18	0.35
20A	a	19	25.4	26.9	3.8	0.3	65	200	0.35	0.55
25A	a	25.3	32.5	34	4.5	0.3	80	240	0.43	0.7
32A	a	33.5	40.6	42.2	5.1	0.3	100	300	0.5	0.85
40A	a	39.1	47.5	49.1	5.9	0.35	120	360	0.7	1.2
50A	a	52.6	61.5	63.1	6.4	0.35	140	450	0.9	1.5
65A	a	66	77	78.6	8.4	0.4	220	550	1.35	2.3
80A	a	75	91.3	93.3	13	0.4	280	700	1.43	2.6

a：単山形

SA：スーパーチューブ（柔軟）

呼称径	内径（φmm）	外径（φmm）		ピッチ（mm）	板厚（ｔ）	最小曲げ半径（mm）		重量裸（kg/m）
呼称径	内径（φmm）	裸	ブレード	ピッチ（mm）	板厚（ｔ）	固定	繰返し	重量裸（kg/m）
20A	21.6	30	31.2	6	0.3	80	160	0.34
25A	26.8	36.5	38.1	8	0.3	90	200	0.38
32A	32.5	45	46.6	9	0.3	110	180	0.51
40A	41.1	55.1	56.1	10	0.35	120	200	0.76
50A	54	70.5	72.1	11	0.4	135	230	0.98
65A	67	86	87.6	12	0.4	150	250	1.57
80A	79	100.5	102.5	13	0.4	220	280	1.8

CLT：クリーンチューブ（超柔軟）

呼称径		内径（φmm）	外径（φmm）		曲げ半径（mm）		板厚（ｔ）	使用最高圧力MPa		バネ常数 N/mm・山	重量（g/m）
呼称径		内径（φmm）	ブレードなし	ブレード付	固定	繰返し	板厚（ｔ）	ブレードなし	ブレード付	バネ常数 N/mm・山	ブレードなし	ブレード付
8A	1/4	7.8	11	12.2	25	80	0.15	0.3	7.5	1,300	70	200
10A	3/8	10	13.5	14.7	35	100	0.15	0.3	5	1,472	80	210
15A	1/2	12.5	16.5	17.7	40	120	0.15	0.3	4.5	1,191	90	250
20A	3/4	21.5	29	29.7	50	170	0.2	0.3	3.8	1,153	240	510
25A	1	26.5	36	37.2	70	200	0.2	0.2	1.7	456	310	640
32A	1・1/4	33	44	45.6	80	240	0.2	0.2	1.3	367	390	900
40A	1・1/2	41.5	54	55.6	100	270	0.25	0.2	1.3	626	630	1,210
50A	2	50.5	65	66.6	120	480	0.25	0.2	1.2	496	810	1,770
65A	2・1/2	66	86	87.6	170	510	0.3	0.2	0.9	809	1,240	2,300
80A	3	78	100.5	102	200	600	0.3	0.15	0.7	626	1,490	2,640

型番リスト

表示件数

...

型番

使用流体

内径

(mm)

ブレード有り外径

(φ)

使用温度範囲

(℃)

長さ

(mm)

ブレード無し外径

(φ)

呼称径（口径）

MK金具材質

最小曲げ半径詳細(振動無し時/振動あり時)

(mm)

ピッチ

(mm)

板厚

(t)

RoHS?

最小発注数量

蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1000	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1100	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1200	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1300	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1400	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1500	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1600	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1700	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1800	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	1900	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	2000	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	400	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	500	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	600	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	700	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	800	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	13	19.6	-10～200	900	18.4	15A	FCMB	50	3.3	0.25	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1000	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1100	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1200	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1300	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1400	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1500	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1600	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1700	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1800	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	1900	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	2000	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	300	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	400	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	500	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	600	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	700	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	800	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	19	26.9	-10～200	900	25.4	20A	FCMB	65	3.8	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1000	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1100	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1200	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1300	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1400	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1500	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1600	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1700	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1800	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	1900	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	2000	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	300	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	400	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	500	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	600	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	700	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	800	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	25.3	34	-10～200	900	32.5	25A	FCMB	80	4.5	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1000	40.6	32A	FCMB	100	5.1	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1100	40.6	32A	FCMB	100	5.1	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1200	40.6	32A	FCMB	100	5.1	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1300	40.6	32A	FCMB	100	5.1	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1400	40.6	32A	FCMB	100	5.1	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1500	40.6	32A	FCMB	100	5.1	0.3	10	1個
蒸気 / 水 / 油 / 空気	33.5	42.2	-10～200	1600	40.6	32A	FCMB	100	5.1	0.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,722円 ( 6,294円 )	3日目
5,944円 ( 6,538円 )	3日目
6,166円 ( 6,783円 )	3日目
6,388円 ( 7,027円 )	3日目
6,610円 ( 7,271円 )	3日目
6,914円 ( 7,605円 )	3日目
7,279円 ( 8,007円 )	3日目
7,643円 ( 8,407円 )	3日目
8,005円 ( 8,806円 )	3日目
8,371円 ( 9,208円 )	3日目
8,735円 ( 9,609円 )	3日目
3,493円 ( 3,842円 )	3日目
4,125円 ( 4,538円 )	3日目
4,368円 ( 4,805円 )	3日目
4,803円 ( 5,283円 )	3日目
5,040円 ( 5,544円 )	3日目
5,262円 ( 5,788円 )	3日目
6,522円 ( 7,174円 )	3日目
6,842円 ( 7,526円 )	3日目
7,279円 ( 8,007円 )	3日目
7,716円 ( 8,488円 )	3日目
8,152円 ( 8,967円 )	3日目
8,589円 ( 9,448円 )	3日目
9,026円 ( 9,929円 )	3日目
9,462円 ( 10,408円 )	3日目
9,899円 ( 10,889円 )	3日目
10,336円 ( 11,370円 )	3日目
10,772円 ( 11,849円 )	3日目
4,219円 ( 4,641円 )	3日目
4,543円 ( 4,997円 )	3日目
4,951円 ( 5,446円 )	3日目
5,218円 ( 5,740円 )	3日目
5,722円 ( 6,294円 )	3日目
5,988円 ( 6,587円 )	3日目
6,255円 ( 6,881円 )	3日目
7,132円 ( 7,845円 )	3日目
7,571円 ( 8,328円 )	3日目
8,005円 ( 8,806円 )	3日目
8,443円 ( 9,287円 )	3日目
8,880円 ( 9,768円 )	3日目
9,315円 ( 10,247円 )	3日目
9,753円 ( 10,728円 )	3日目
10,190円 ( 11,209円 )	3日目
10,626円 ( 11,689円 )	3日目
11,063円 ( 12,169円 )	3日目
11,500円 ( 12,650円 )	3日目
4,862円 ( 5,348円 )	3日目
5,129円 ( 5,642円 )	3日目
5,633円 ( 6,196円 )	3日目
5,899円 ( 6,489円 )	3日目
6,166円 ( 6,783円 )	3日目
6,433円 ( 7,076円 )	3日目
6,699円 ( 7,369円 )	3日目
10,845円 ( 11,930円 )	3日目
11,646円10,714円 ( 11,785円 )	3日目
12,445円11,449円 ( 12,594円 )	3日目
13,246円12,186円 ( 13,405円 )	3日目
14,047円12,642円 ( 13,906円 )	3日目
14,847円13,362円 ( 14,698円 )	3日目
15,648円14,083円 ( 15,491円 )	3日目

...

基本情報

基本情報

角ニップル（R）が両端についたフレキシブルホース。
【特長】
・相手側の継手がユニオンなどメスソケットの場合、選定できる
・標準はSTDチューブを使用しているが、用途によりチューブを選べる
・チューブにオスニップル（R）を溶接して取り付けた構造です
【用途】
・配管誤差調整・変位吸収・振動緩和・モーション対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

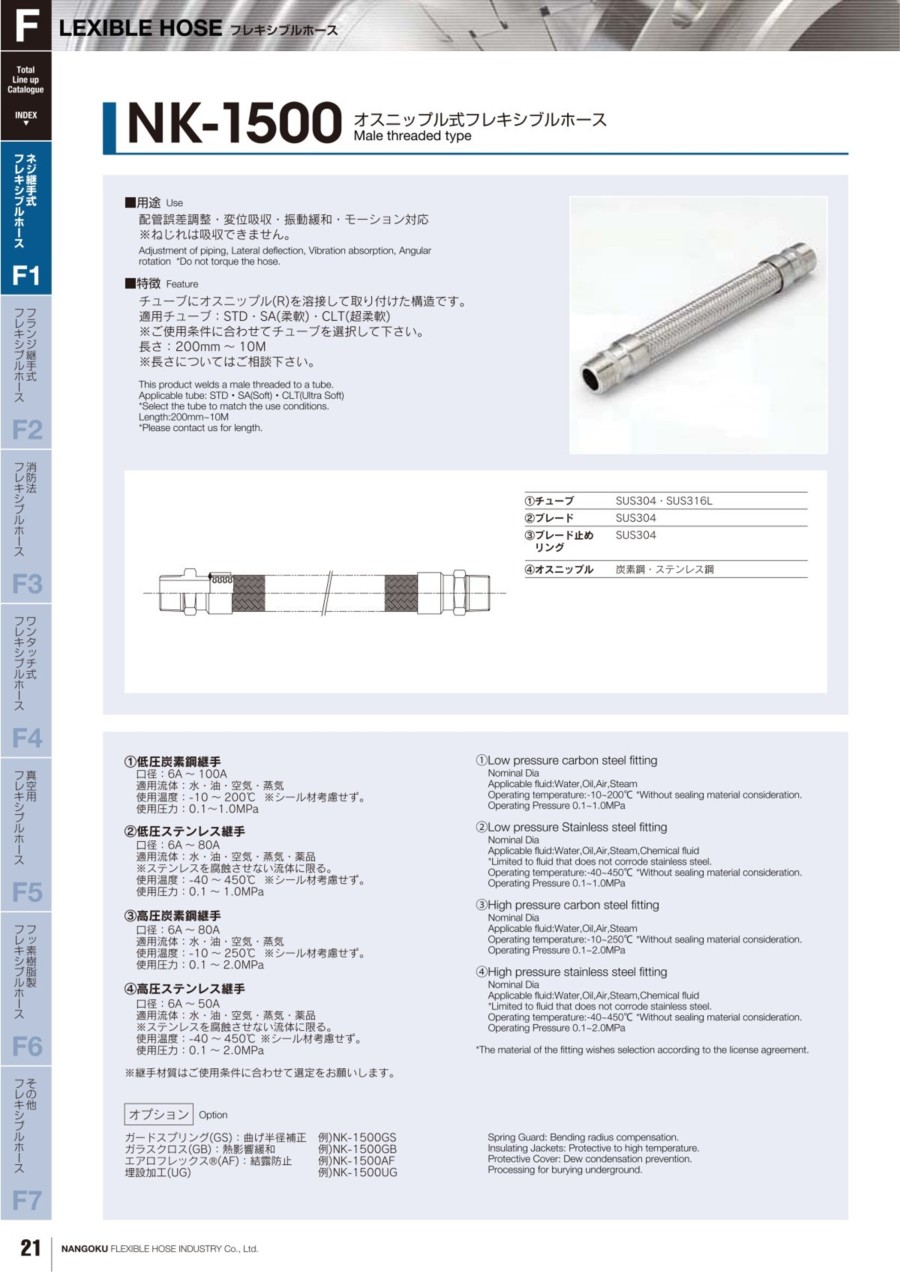

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

トップ工業
モンキ形デジタルトルクレンチ
「NK-1500 オスニップル式フレキシブルホース」の配管時のネジの締め付けに必要なトルクレンチです。
日東電工
No.95S ニトフロンパイプシール（ふっ素樹脂製品）
「NK-1500 オスニップル式フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NK-1500 オスニップル式フレキシブルホースのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

乾燥機内部の蒸気配管

満足度：4.02020/01/21

弊社での使用は5Kフランジと組合せ、乾燥機内部の加熱用配管の接続部に使用しています、長さがフランジ付きで5K-300のも...もっと読む

0人が参考にしています。

冷却水の循環に

満足度：5.02019/11/26

ステンレスのフレキシブルホース（NK1500/SUS304-15A）をポンプとタンク間の冷却水の循環に使用しています。他...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QNPTネジでも製作できますか。

製作可能です。(別途御見積となります。)

Q左右で別の種類の継手を付けることは可能ですか。

可能です。(別途御見積となります。)

この商品を見た人は、こんな商品も見ています

	今見ている商品 NK-1500 オスニップル式フレキシブルホース	NK-1900 ユニオン・ニップル式フレキシブルホース	NK-1100 フィットユニオン式フレキシブルホース	NK1100P シールコートユニオン式フレキシブルホース	NK-3600 ワンタッチカプラー式フレキシブルホース	NK-1000 標準ユニオン式フレキシブルホース
メーカー	南国フレキ工業	南国フレキ工業	南国フレキ工業	南国フレキ工業	南国フレキ工業	南国フレキ工業
通常価格	2,797円-	2,797円 -	3,734円 -	3,211円 -	37,585円 -	2,568円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	6日目	在庫品1日目〜
種類	フレキシブルホース	フレキシブルホース	フレキシブルホース	フレキシブルホース	フレキシブルホース	フレキシブルホース
ホース材質	SUS304	SUS304	SUS304	SUS304	SUS304	SUS304
接続部種類	継手	継手	継手	継手	継手	継手
かしめ金具接続形態	おねじｘおねじ	-	めねじｘめねじ	めねじｘめねじ	めねじｘめねじ	めねじｘめねじ
かしめ金具種類	テーパおねじｘテーパおねじ	-	ユニオンｘユニオン	ユニオンｘユニオン	カプラー付ｘカプラー付	ユニオンｘユニオン
