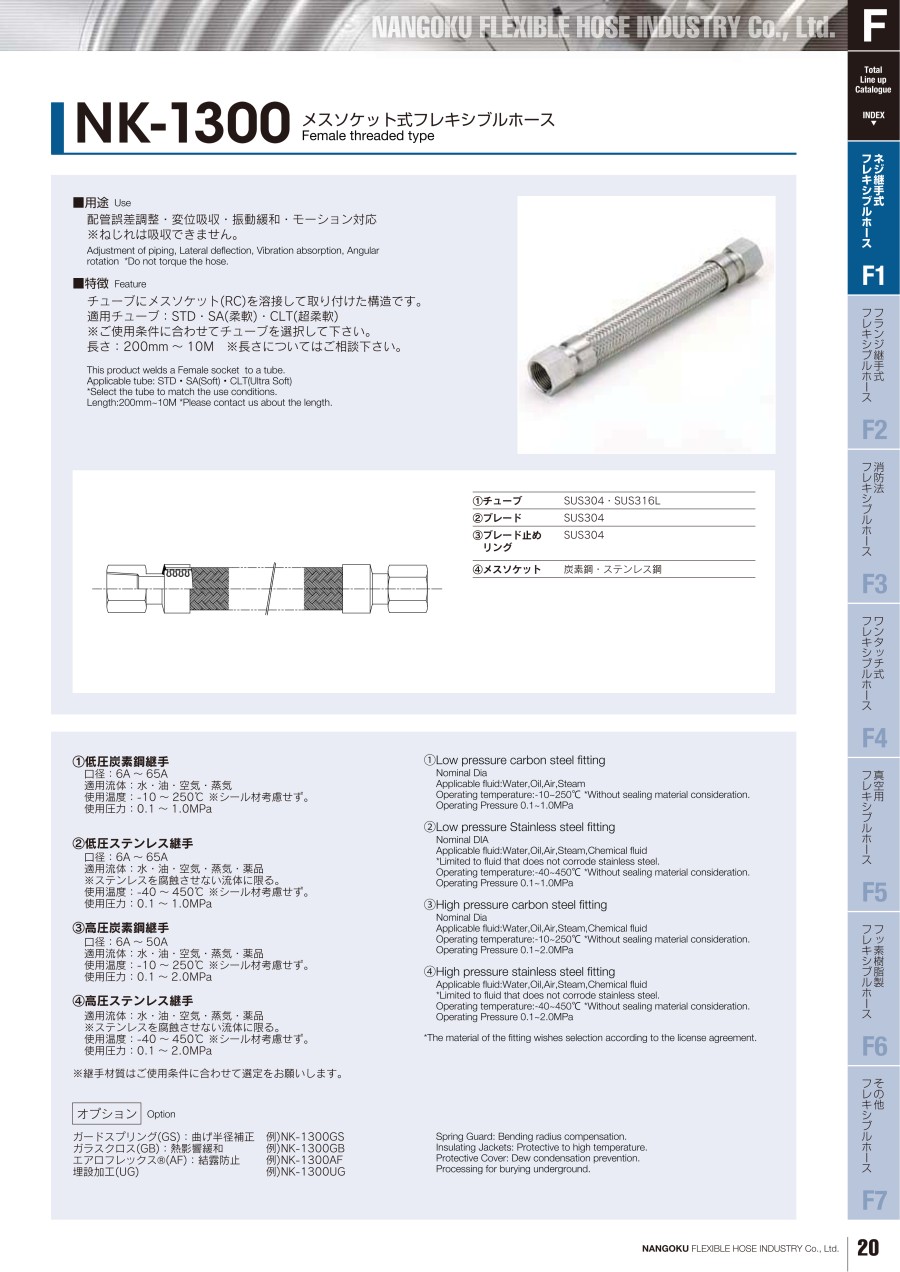

NK-1300 メスソケット式フレキシブルホース
- 通常単価(税別)
- 4,578円～85,667円
- 税込単価
- 5,036円～94,234円
両端に角ソケット（Rc）が両端についたフレキシブルホース。【特長】・チューブに...
詳細情報を確認する商品情報
製品仕様
用途によりチューブを変更する事が可能
材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | チューブ | SUS304、316L |
| 2 | ブレード | SUS304 |
| 3 | ブレード止リング | SUS304 |
| 4 | ソケット | SS400、SUS304 |
標準:6A（1/8B）-80A（4B）
仕様
■低圧炭素鋼継手
- 温度：-10～+250℃ ※シール材考慮せず。
- 設計圧力：1.0MPa
- 流体：空気・水・蒸気・油
■低圧ステンレス継手
- 温度：-40～+450℃ ※シール材考慮せず。
- 設計圧力：1.0MPa
- 流体：空気・水・蒸気・油・薬品
規格表
標準
| 呼称径 | 内径 | 外径（φmm） | ピッチ | 板厚 | 最小曲げ半径（mm） | 重量（kg/m） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| （φmm） | 裸 | ブレード | （mm） | （ｔ） | 固定 | 繰返し | 裸 | 1重ブレード | ||
| 8A | a | 7.2 | 10.9 | 12.1 | 2.4 | 0.2 | 25 | 100 | 0.08 | 0.2 |
| 10A | a | 10.5 | 15.1 | 16.3 | 3.1 | 0.25 | 35 | 120 | 0.14 | 0.3 |
| 15A | a | 13 | 18.4 | 19.6 | 3.3 | 0.25 | 50 | 140 | 0.18 | 0.35 |
| 20A | a | 19 | 25.4 | 26.9 | 3.8 | 0.3 | 65 | 200 | 0.32 | 0.55 |
| 25A | a | 25.3 | 32.5 | 34 | 4.5 | 0.3 | 80 | 240 | 0.43 | 0.7 |
| 32A | a | 33.5 | 40.6 | 42.2 | 5.1 | 0.3 | 100 | 300 | 0.5 | 0.85 |
| 40A | a | 39.1 | 47.5 | 49.1 | 5.9 | 0.35 | 120 | 360 | 0.7 | 1.2 |
| 50A | a | 52.6 | 61.5 | 63.1 | 6.4 | 0.35 | 140 | 450 | 0.9 | 1.5 |
| 65A | a | 66 | 77 | 78.6 | 8.4 | 0.4 | 220 | 550 | 1.35 | 2.3 |
a：単山形
使用例
フレキシブルホースの正しい取付け方
屈曲部にはエルボを使用して、チューブは真直に取付けてください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
小さな曲げ部分にはパイプを使用して、チューブは許容曲げ半径を維持してお使いください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
エルボの使用と、U字配管になるようにチューブの取付を行います。
ホースの動きに同調する回転ローラーを取付けることにより、無理な屈曲は避けられます。
半円の滑車を取付けて、許容範囲を維持してください。
ロール巻のチューブの許容曲げ半径を維持して、引張り方向に対して無理のない形にロール巻を立ててください。
エルボの使用と、U字配管になるようにチューブの取付を行います。
回転ジョイントを取付けて、チューブをねじらないようにしてください。
チューブの取付は、運動方向に対して常に平行になるように取付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,928円 ( 6,521円 ) | 3日目 |
6,069円 ( 6,676円 ) | 3日目 |
6,210円 ( 6,831円 ) | 3日目 |
6,352円 ( 6,987円 ) | 3日目 |
6,493円 ( 7,142円 ) | 3日目 |
6,634円 ( 7,297円 ) | 3日目 |
6,819円 ( 7,501円 ) | 3日目 |
7,050円 ( 7,755円 ) | 3日目 |
7,284円 ( 8,012円 ) | 3日目 |
7,515円 ( 8,267円 ) | 3日目 |
7,746円 ( 8,521円 ) | 3日目 |
4,578円 ( 5,036円 ) | 3日目 |
4,844円 ( 5,328円 ) | 3日目 |
4,985円 ( 5,484円 ) | 3日目 |
5,126円 ( 5,639円 ) | 3日目 |
5,268円 ( 5,795円 ) | 3日目 |
5,409円 ( 5,950円 ) | 3日目 |
5,787円 ( 6,366円 ) | 3日目 |
6,116円 ( 6,728円 ) | 3日目 |
6,258円 ( 6,884円 ) | 3日目 |
6,399円 ( 7,039円 ) | 3日目 |
6,540円 ( 7,194円 ) | 3日目 |
6,681円 ( 7,349円 ) | 3日目 |
6,896円 ( 7,586円 ) | 3日目 |
7,128円 ( 7,841円 ) | 3日目 |
7,361円 ( 8,097円 ) | 3日目 |
7,591円 ( 8,350円 ) | 3日目 |
7,821円 ( 8,603円 ) | 3日目 |
8,052円 ( 8,857円 ) | 3日目 |
4,891円 ( 5,380円 ) | 3日目 |
5,032円 ( 5,535円 ) | 3日目 |
5,173円 ( 5,690円 ) | 3日目 |
5,315円 ( 5,847円 ) | 3日目 |
5,693円 ( 6,262円 ) | 3日目 |
5,834円 ( 6,417円 ) | 3日目 |
5,975円 ( 6,573円 ) | 3日目 |
7,110円 ( 7,821円 ) | 3日目 |
7,494円 ( 8,243円 ) | 3日目 |
7,879円 ( 8,667円 ) | 3日目 |
8,266円 ( 9,093円 ) | 3日目 |
8,650円 ( 9,515円 ) | 3日目 |
9,035円 ( 9,939円 ) | 3日目 |
9,421円 ( 10,363円 ) | 3日目 |
9,807円 ( 10,788円 ) | 3日目 |
10,192円 ( 11,211円 ) | 3日目 |
10,577円 ( 11,635円 ) | 3日目 |
10,963円 ( 12,059円 ) | 3日目 |
5,068円 ( 5,575円 ) | 3日目 |
5,303円 ( 5,833円 ) | 3日目 |
5,775円 ( 6,353円 ) | 3日目 |
6,010円 ( 6,611円 ) | 3日目 |
6,246円 ( 6,871円 ) | 3日目 |
6,481円 ( 7,129円 ) | 3日目 |
6,723円 ( 7,395円 ) | 3日目 |
8,786円 ( 9,665円 ) | 3日目 |
9,249円 ( 10,174円 ) | 3日目 |
9,709円 ( 10,680円 ) | 3日目 |
10,172円 ( 11,189円 ) | 3日目 |
10,636円 ( 11,700円 ) | 3日目 |
11,098円 ( 12,208円 ) | 3日目 |
詳細情報
基本情報
両端に角ソケット（Rc）が両端についたフレキシブルホース。
【特長】
・チューブにメスソケット（RC）を溶接して取り付けた構造です
・相手側の継手がオスニップルの場合に選定できる
・SA／柔軟チューブ・CLT／超柔軟チューブ
【用途】
・配管誤差調整・変位吸収・モーション対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
南国フレキ工業
NK-2000 スリムユニオン式（メタルタッチ）フレキシブルホース
「NK-1300 メスソケット式フレキシブルホースは「NK-2000 スリムユニオン式（メタルタッチ）フレキシブルホース メスタイプ」と異なり、フレキに直接メスソケットを溶接しており、固定されています。
日東電工
No.95S ニトフロン パイプシール（ふっ素樹脂製品）
「NK-1300 メスソケット式フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。
