南国フレキ工業

NK-1100C コアユニオン式フレキシブルホース

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 7,284円～49,089円

税込単価: 8,012円～53,998円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

通常出荷日：在庫品1日目

給水コアユニオン付きの無溶接タイプのフレキシブルホース。【特長】・コア内蔵ユニ...

種類
フレキシブルホース
使用流体
水
ホース材質
SUS316L
接続部種類
継手
かしめ金具接続形態
めねじｘめねじ
かしめ金具種類
ユニオンｘユニオン
最高使用圧力（範囲） (MPa)
～1.0
ブレード
あり
使用温度範囲 (℃)
20::40
ブレード詳細
1重
MK金具材質
FCMB
最高使用圧力詳細 (MPa)
1

未確定：候補が108型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

NK-1100。両端ユニオン金具が付いている構造で金具が2分割できるため、配管がしやすい製品。無溶接構造のため、振動に強く溶接による熱影響が無いので耐食性に優れている。

材質

番号	品名	材質
1	ユニオンねじ	FCMB、SUS304、C3604、BC
2	ユニオンナット	FCMB、SUS304、C3604、BC
3	パッキン	ノンアスベスト、ふっ素樹脂他
4	MK金具	SS400、SUS304
5	リング	SS400、SUS304
6	チューブ	SUS304、SUS316L
7	ブレード	SUS304

10A（3/8B）-50A（2B）

仕様

温度：-20～+130℃（液体が蒸気の場合や使用温度が高い場合は、パッキン変更が必要）
設計圧力：1.0MPa
流体：空気・水・蒸気（パッキン変更が必要）・ガス・化学薬品
給水用：NK-1100C
給湯用：NK-1000HW

規格表

呼称径	内径（φmm）	外径（φmm）	板厚（ｔ）	最小曲げ半径（mm）
呼称径	内径（φmm）	ブレード	板厚（ｔ）	固定	繰り返し
15A	19.2	25	0.2	65	170
20A	24.1	31	0.2	80	180
25A	29.5	39	0.2	100	200
32A	38.6	47.5	0.25	120	230
40A	44.8	54	0.25	120	330
50A	56.4	66	0.3	140	400

注意・禁止事項

※ 化学薬品は条件により腐食が起こる場合があります。

型番リスト

表示件数

型番

NK1100C/FCMB-15A-1000

NK1100C/FCMB-15A-1100

NK1100C/FCMB-15A-1200

NK1100C/FCMB-15A-1300

NK1100C/FCMB-15A-1400

NK1100C/FCMB-15A-1500

NK1100C/FCMB-15A-1600

NK1100C/FCMB-15A-1700

NK1100C/FCMB-15A-1800

NK1100C/FCMB-15A-1900

NK1100C/FCMB-15A-2000

NK1100C/FCMB-20A-1000

NK1100C/FCMB-20A-1100

NK1100C/FCMB-20A-1200

NK1100C/FCMB-20A-1300

NK1100C/FCMB-20A-1400

NK1100C/FCMB-20A-1500

NK1100C/FCMB-20A-1600

NK1100C/FCMB-20A-1700

NK1100C/FCMB-20A-1800

NK1100C/FCMB-20A-1900

NK1100C/FCMB-20A-2000

NK1100C/FCMB-25A-1000

NK1100C/FCMB-25A-1100

NK1100C/FCMB-25A-1200

NK1100C/FCMB-25A-1300

NK1100C/FCMB-25A-1400

NK1100C/FCMB-25A-1500

NK1100C/FCMB-25A-1600

NK1100C/FCMB-25A-1700

NK1100C/FCMB-25A-1800

NK1100C/FCMB-25A-1900

NK1100C/FCMB-25A-2000

NK1100C/FCMB-32A-1000

NK1100C/FCMB-32A-1100

NK1100C/FCMB-32A-1200

NK1100C/FCMB-32A-1300

NK1100C/FCMB-32A-1400

NK1100C/FCMB-32A-1500

内径

(mm)

ブレード有り外径

(φ)

長さ

(mm)

呼称径（口径）

最小曲げ半径詳細(振動無し時/振動あり時)

(mm)

RoHS?

最小発注数量

19.2	25	1000	15A	65	10	1個
19.2	25	1100	15A	65	10	1個
19.2	25	1200	15A	65	10	1個
19.2	25	1300	15A	65	10	1個
19.2	25	1400	15A	65	10	1個
19.2	25	1500	15A	65	10	1個
19.2	25	1600	15A	65	10	1個
19.2	25	1700	15A	65	10	1個
19.2	25	1800	15A	65	10	1個
19.2	25	1900	15A	65	10	1個
19.2	25	2000	15A	65	10	1個
19.2	25	300	15A	65	10	1個
19.2	25	400	15A	65	10	1個
19.2	25	500	15A	65	10	1個
19.2	25	600	15A	65	10	1個
19.2	25	700	15A	65	10	1個
19.2	25	800	15A	65	10	1個
19.2	25	900	15A	65	10	1個
24.1	31	1000	20A	80	10	1個
24.1	31	1100	20A	80	10	1個
24.1	31	1200	20A	80	10	1個
24.1	31	1300	20A	80	10	1個
24.1	31	1400	20A	80	10	1個
24.1	31	1500	20A	80	10	1個
24.1	31	1600	20A	80	10	1個
24.1	31	1700	20A	80	10	1個
24.1	31	1800	20A	80	10	1個
24.1	31	1900	20A	80	10	1個
24.1	31	2000	20A	80	10	1個
24.1	31	300	20A	80	10	1個
24.1	31	400	20A	80	10	1個
24.1	31	500	20A	80	10	1個
24.1	31	600	20A	80	10	1個
24.1	31	700	20A	80	10	1個
24.1	31	800	20A	80	10	1個
24.1	31	900	20A	80	10	1個
29.5	39	1000	25A	100	10	1個
29.5	39	1100	25A	100	10	1個
29.5	39	1200	25A	100	10	1個
29.5	39	1300	25A	100	10	1個
29.5	39	1400	25A	100	10	1個
29.5	39	1500	25A	100	10	1個
29.5	39	1600	25A	100	10	1個
29.5	39	1700	25A	100	10	1個
29.5	39	1800	25A	100	10	1個
29.5	39	1900	25A	100	10	1個
29.5	39	2000	25A	100	10	1個
29.5	39	300	25A	100	10	1個
29.5	39	400	25A	100	10	1個
29.5	39	500	25A	100	10	1個
29.5	39	600	25A	100	10	1個
29.5	39	700	25A	100	10	1個
29.5	39	800	25A	100	10	1個
29.5	39	900	25A	100	10	1個
38.6	47.5	1000	32A	120	10	1個
38.6	47.5	1100	32A	120	10	1個
38.6	47.5	1200	32A	120	10	1個
38.6	47.5	1300	32A	120	10	1個
38.6	47.5	1400	32A	120	10	1個
38.6	47.5	1500	32A	120	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,266円 ( 11,293円 )	4日目
10,692円 ( 11,761円 )	4日目
11,117円 ( 12,229円 )	4日目
10,389円 ( 11,428円 )	4日目
10,772円 ( 11,849円 )	4日目
11,155円 ( 12,271円 )	4日目
11,538円 ( 12,692円 )	4日目
11,921円 ( 13,113円 )	4日目
12,305円 ( 13,536円 )	4日目
12,687円 ( 13,956円 )	4日目
13,071円 ( 14,378円 )	4日目
7,284円 ( 8,012円 )	3日目
7,711円 ( 8,482円 )	4日目
8,137円 ( 8,951円 )	3日目
8,563円 ( 9,419円 )	4日目
8,989円 ( 9,888円 )	4日目
9,414円 ( 10,355円 )	4日目
9,840円 ( 10,824円 )	4日目
11,977円 ( 13,175円 )	4日目
12,552円 ( 13,807円 )	4日目
13,127円 ( 14,440円 )	4日目
13,702円 ( 15,072円 )	4日目
14,277円 ( 15,705円 )	4日目
14,851円 ( 16,336円 )	4日目
15,426円 ( 16,969円 )	4日目
16,000円 ( 17,600円 )	4日目
16,575円 ( 18,233円 )	4日目
17,150円 ( 18,865円 )	4日目
17,725円 ( 19,498円 )	4日目
8,838円 ( 9,722円 )	3日目
9,475円 ( 10,423円 )	4日目
10,113円 ( 11,124円 )	3日目
10,754円 ( 11,829円 )	4日目
11,392円 ( 12,531円 )	4日目
10,828円 ( 11,911円 )	4日目
11,403円 ( 12,543円 )	4日目
17,865円 ( 19,652円 )	4日目
21,127円 ( 23,240円 )	4日目
20,164円 ( 22,180円 )	4日目
21,314円 ( 23,445円 )	4日目
22,463円 ( 24,709円 )	4日目
26,236円 ( 28,860円 )	4日目
24,762円 ( 27,238円 )	4日目
25,911円 ( 28,502円 )	4日目
27,061円 ( 29,767円 )	4日目
28,211円 ( 31,032円 )	4日目
32,622円 ( 35,884円 )	4日目
10,909円 ( 12,000円 )	3日目
10,968円 ( 12,065円 )	4日目
12,118円 ( 13,330円 )	3日目
13,267円 ( 14,594円 )	4日目
14,416円 ( 15,858円 )	4日目
15,566円 ( 17,123円 )	4日目
16,716円 ( 18,388円 )	4日目
18,936円 ( 20,830円 )	4日目
19,798円 ( 21,778円 )	4日目
20,659円 ( 22,725円 )	4日目
21,521円 ( 23,673円 )	4日目
22,382円 ( 24,620円 )	4日目
23,244円 ( 25,568円 )	4日目

基本情報

基本情報

給水コアユニオン付きの無溶接タイプのフレキシブルホース。
【特長】
・コア内蔵ユニオンをステンレスチューブに接続しているので、防食性能に優れる
・両端ユニオン金具が付いている構造で金具が2分割できる為、配管がしやすい製品
・無溶接構造のため、振動に強く溶接により熱影響がないので耐食性に優れている
・柔軟性の高いチューブを使用しているため、可撓性・防振性に優れている
・チューブ内径が大きいため、圧力損失が少なく、流量が確保しやすい構造
【用途】
・水道の給水用配管や工場配管等でライニング鋼管が使用されている個所での配管誤差調整・変位吸収・振動吸収等に

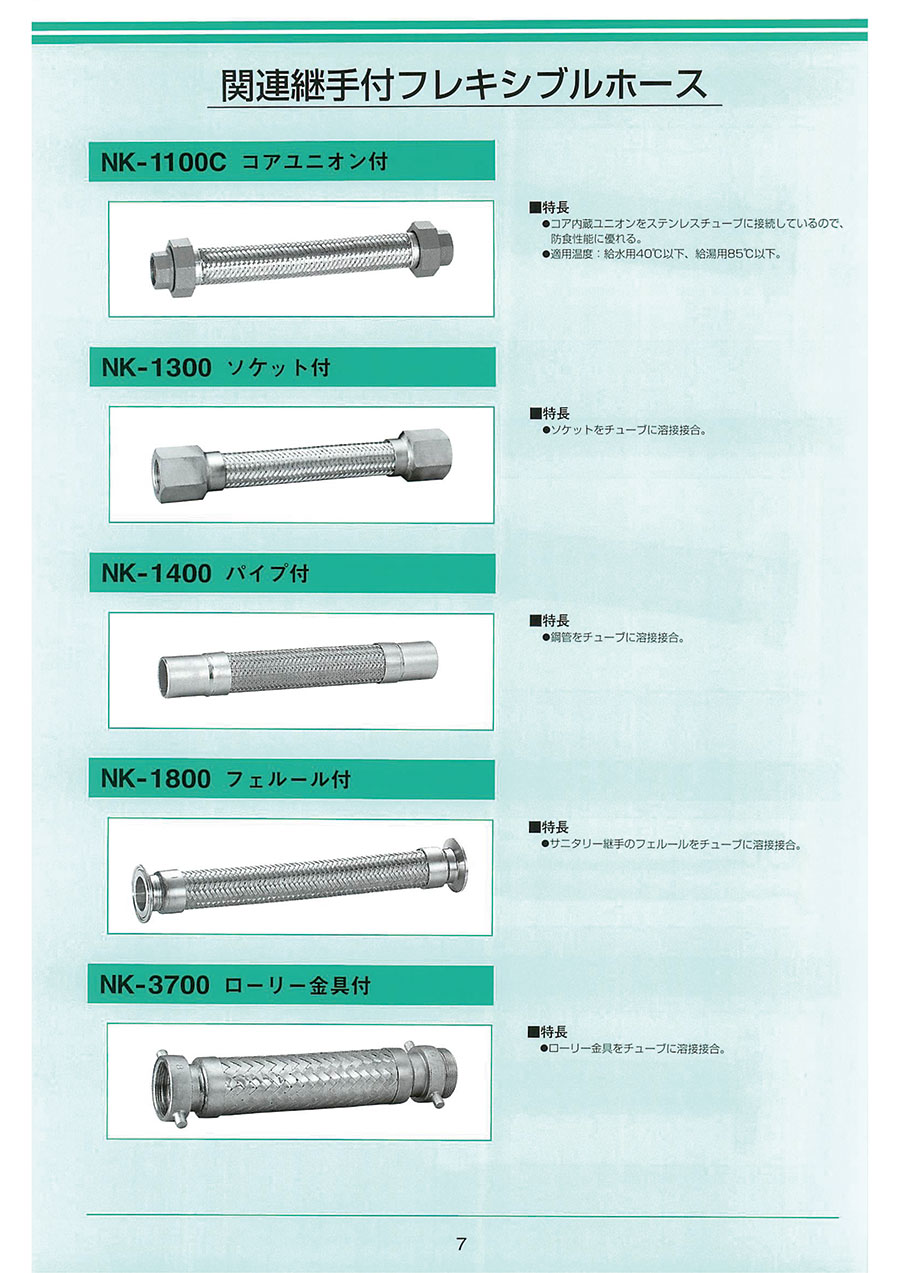

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＪＦＥ継手
VB P-NI水道用硬質塩化ビニルライニング鋼管製パイプニップル
「NK-1100C コアユニオン式フレキシブルホース」は水道用ライニング鋼管の配管に使用されます。
日東電工
No.95S ニトフロンパイプシール（ふっ素樹脂製品）
「NK-1100C コアユニオン式フレキシブルホース」標準ユニオン式フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NK-1100C コアユニオン式フレキシブルホースのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのような配管で使用されるのですか。

主に給水用ですが、ライニング鋼管の配管に使用されます。

Q最長の製作長さを教えてください。

8mまで製作可能です。
