南国フレキ工業

NK-1100 フィットユニオン式フレキシブルホース

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 3,734円～46,586円特別価格

税込単価: 4,107円～51,245円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

南国フレキ工業

通常出荷日：在庫品1日目

振動吸収にも対応できる、両端にユニオンがついた無溶接タイプのフレキシブルホース...

種類
フレキシブルホース
ホース材質
SUS304
接続部種類
継手
かしめ金具接続形態
めねじｘめねじ
かしめ金具種類
ユニオンｘユニオン
最高使用圧力（範囲） (MPa)
～1.0
ブレード
あり
ブレード詳細
1重
最高使用圧力詳細 (MPa)
1

未確定：候補が252型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

両端ユニオン金具が付いている構造で金具が2分割できるため、配管がしやすいフレキシブルホース。振動吸収にも対応可能。

材質

番号	品名	材質
1	ユニオンねじ	FCMB、SUS304、C3604、BC
2	ユニオンナット	FCMB、SUS304、C3604、BC
3	パッキン	ノンアスベスト、ふっ素樹脂他
4	MK金具	SS400、SUS304
5	リング	SS400、SUS304
6	チューブ	SUS304，SUS316L
7	ブレード	SUS304

10A（3/8B）-50A（2B）

仕様

温度：-20～+130℃（液体が蒸気の場合や使用温度が高い場合は、パッキンを変更する必要がある。）
設計圧力：1.0MPa
流体：空気・水・蒸気（パッキン変更が必要）・ガス・科学薬品
給水用：NK-1100C
給湯用：NK-1000HW
温度：FCMB金具＝-10～+100℃/SUS304金具＝-40～+200℃（ガスケットを変更することにより高温でも使用可能）

規格表

呼称径	内径	外径（φmm）	板厚	最小曲げ半径（mm）
呼称径	（φmm）	ブレード	（ｔ）	固定	繰り返し
10A	17	23	0.2	60	170
15A	19.2	25	0.2	65	170
20A	24.1	31	0.2	80	180
25A	29.5	39	0.2	100	200
32A	38.6	47.5	0.25	120	230
40A	44.8	54	0.25	120	330
50A	56.4	66	0.3	140	400

注意・禁止事項

※ ねじれは吸収できませんのでご注意ください。
※ 化学薬品は条件により腐食が起こる場合があります。

型番リスト

表示件数

型番

使用流体

内径

(mm)

ブレード有り外径

(φ)

使用温度範囲

(℃)

長さ

(mm)

呼称径（口径）

MK金具材質

最小曲げ半径詳細(振動無し時/振動あり時)

(mm)

板厚

(t)

RoHS?

最小発注数量

蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1000	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1100	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1200	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1300	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1400	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1500	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1600	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1700	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1800	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	1900	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	2000	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	300	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	400	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	500	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	600	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	700	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	800	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	17	23	-10～100	900	10A	FCMB	60	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1000	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1100	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1200	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1300	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1400	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1500	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1600	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1700	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1800	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	1900	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	2000	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	300	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	400	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	500	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	600	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	700	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	800	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	19.2	25	-10～100	900	15A	FCMB	65	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1000	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1100	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1200	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1300	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1400	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1500	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1600	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1700	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1800	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	1900	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	2000	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	300	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	400	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	500	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	600	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	700	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	800	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	24.1	31	-10～100	900	20A	FCMB	80	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	29.5	39	-10～100	1000	25A	FCMB	100	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	29.5	39	-10～100	1100	25A	FCMB	100	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	29.5	39	-10～100	1200	25A	FCMB	100	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	29.5	39	-10～100	1300	25A	FCMB	100	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	29.5	39	-10～100	1400	25A	FCMB	100	0.2	10	1個
蒸気 / 水 / ガス / 油 / 空気	29.5	39	-10～100	1500	25A	FCMB	100	0.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,260円 ( 6,886円 )	3日目
6,510円 ( 7,161円 )	4日目
6,796円 ( 7,476円 )	4日目
7,205円 ( 7,926円 )	4日目
7,615円 ( 8,377円 )	4日目
8,024円 ( 8,826円 )	4日目
8,433円 ( 9,276円 )	4日目
8,843円 ( 9,727円 )	4日目
9,252円 ( 10,177円 )	4日目
9,662円 ( 10,628円 )	4日目
10,071円 ( 11,078円 )	4日目
3,734円 ( 4,107円 )	在庫品1日目当日出荷可能
4,224円 ( 4,646円 )	3日目
4,645円 ( 5,110円 )	3日目
5,023円 ( 5,525円 )	3日目
5,273円 ( 5,800円 )	3日目
5,760円 ( 6,336円 )	3日目
6,010円 ( 6,611円 )	3日目
6,110円 ( 6,721円 )	在庫品1日目当日出荷可能
6,310円 ( 6,941円 )	4日目
6,510円 ( 7,161円 )	4日目
6,714円 ( 7,385円 )	4日目
7,042円 ( 7,746円 )	4日目
7,369円 ( 8,106円 )	4日目
7,695円 ( 8,465円 )	4日目
8,024円 ( 8,826円 )	4日目
8,352円 ( 9,187円 )	4日目
8,679円 ( 9,547円 )	4日目
9,005円 ( 9,906円 )	4日目
4,126円 ( 4,539円 )	在庫品1日目当日出荷可能
4,519円 ( 4,971円 )	3日目
4,840円 ( 5,324円 )	在庫品1日目当日出荷可能
5,073円 ( 5,580円 )	3日目
5,273円 ( 5,800円 )	3日目
5,710円 ( 6,281円 )	3日目
5,910円 ( 6,501円 )	3日目
7,369円 ( 8,106円 )	6日目
7,859円 ( 8,645円 )	4日目
8,352円 ( 9,187円 )	4日目
8,843円 ( 9,727円 )	4日目
9,334円 ( 10,267円 )	4日目
9,825円 ( 10,808円 )	4日目
10,317円 ( 11,349円 )	4日目
10,808円 ( 11,889円 )	4日目
11,299円 ( 12,429円 )	4日目
11,790円10,846円 ( 11,931円 )	4日目
12,281円 ( 13,509円 )	4日目
4,716円 ( 5,188円 )	3日目
5,073円 ( 5,580円 )	3日目
5,373円 ( 5,910円 )	在庫品1日目当日出荷可能
5,910円 ( 6,501円 )	3日目
6,210円 ( 6,831円 )	3日目
6,510円 ( 7,161円 )	3日目
6,878円 ( 7,566円 )	3日目
11,698円 ( 12,868円 )	3日目
12,855円11,826円 ( 13,009円 )	4日目
13,837円12,453円 ( 13,698円 )	4日目
14,820円13,338円 ( 14,672円 )	4日目
15,802円14,221円 ( 15,643円 )	4日目
16,785円 ( 18,464円 )	4日目

基本情報

基本情報

振動吸収にも対応できる、両端にユニオンがついた無溶接タイプのフレキシブルホース。
【特長】
・両端ユニオン金具が付いている構造で金具が2分割できる為、配管がしやすい製品
・無溶接構造のため、溶接によるチューブへの熱影響がないので耐食性に優れている
・チューブ内径が大きいため、圧力損失が少なく、流量が確保しやすい構造
【用途】
・配管誤差調整・変位吸収等・振動緩和
・機器から発生する振動を吸収し、配管の破損を防止

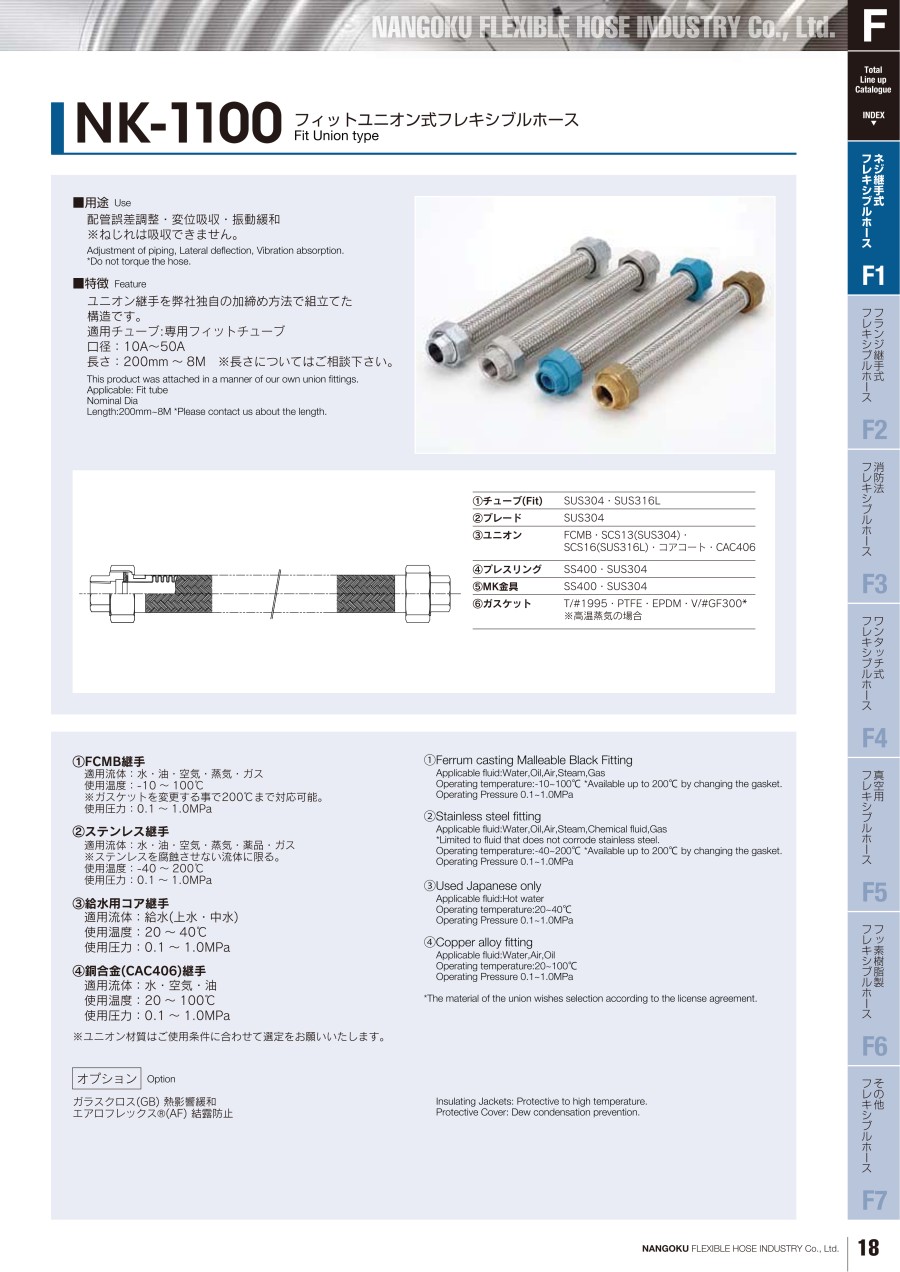

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

トップ工業
モンキ形デジタルトルクレンチ
「NK-1100 フィットユニオン式フレキシブルホース」の配管時のネジの締め付けに必要なトルクレンチです。
南国フレキ工業
NK-1000 標準ユニオン式フレキシブルホース
「NK-1100 フィットユニオン式フレキシブルホース」はNK-1000 標準ユニオン式フレキシブルホースと異なり溶接をしない構造の為、防振性に優れています。
日東電工
No.95S ニトフロンパイプシール（ふっ素樹脂製品）
「NK-1100 フィットユニオン式フレキシブルホース」の配管時にシールテープを巻くことで、気密性があがり、流体の漏れを防ぐことができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NK-1100 フィットユニオン式フレキシブルホースのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q最長の製作長さを教えてください。

8mまで製作可能です。8m以上の長さはNK-1000やNK-1200で対応可能です。

Qフレキシブルホースに断熱材をつけることは可能ですか。

ガラスクロス等の断熱材をオプションとしてつけることが出来ます。
