ケイセブン

ケイフレックスカップリング Aタイプ（片側アダプタハブタイプ）

ケイフレックスカップリング Aタイプ（片側アダプタハブタイプ）
  • 用途
    標準
  • 種類
    ディスクタイプ
  • その他種類
    その他
  • 本体材質
    S45C
  • 許容ミスアラインメント
    偏角 / エンドプレイ
  • 分類
    カップリング本体
  • セット品/単品
    セット品
未確定：候補が10型番あります。
数量：

商品情報

ケイフレックスカップリング Aタイプの仕様

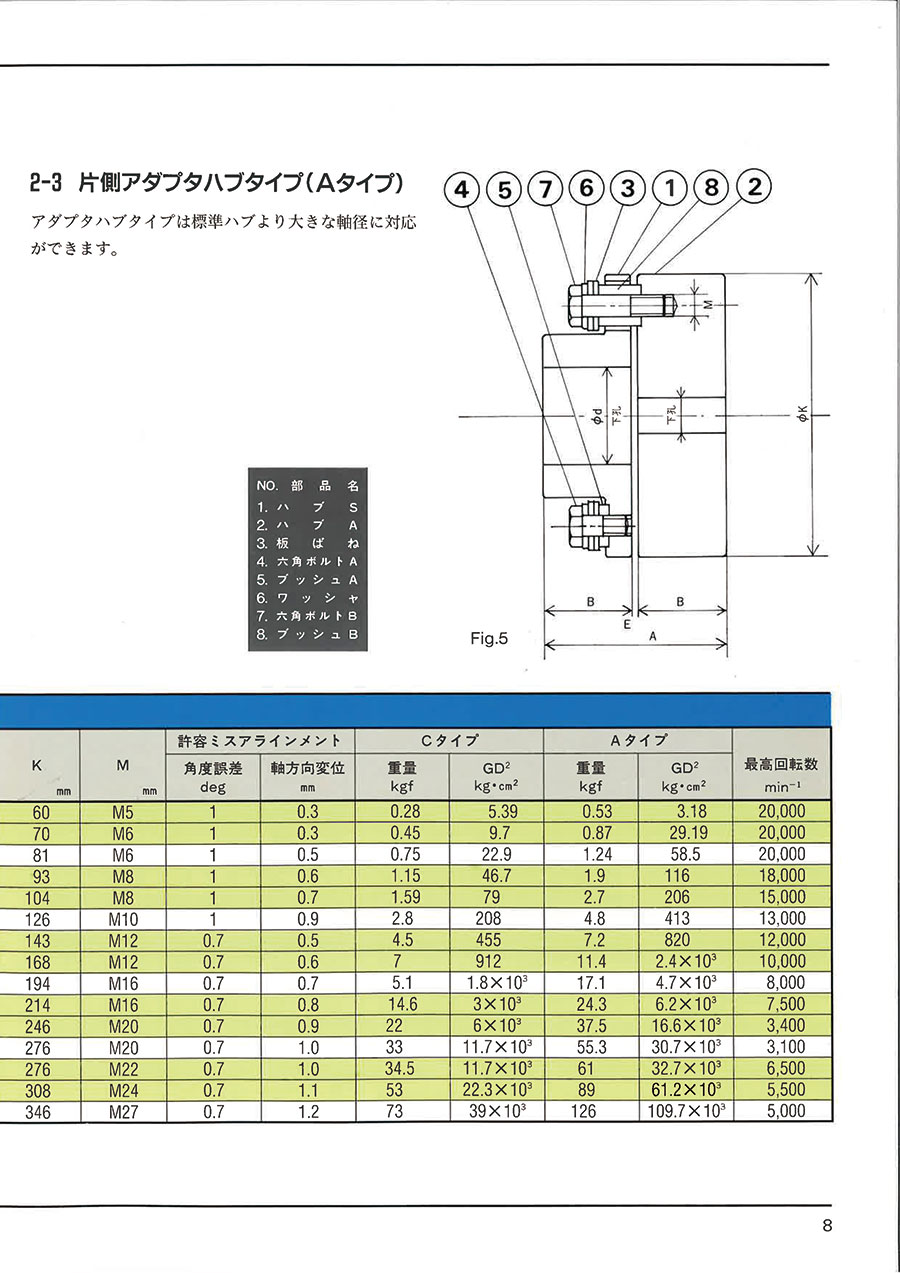

ケイフレックスカップリング Aタイプ（片側アダプタハブタイプ）:関連画像

（1）ハブS／（2）ハブA／（3）板ばね／（4）六角ボルトA
（5）ブッシュA／（6）ワッシャ／（7）六角ボルトB／（8）ブッシュB

型番 定格トルク
N・m		 下孔
mm		 最大軸径 d mm A
mm		 B
mm		 E
mm		 H
mm		 K
mm		 M
mm		 許容ミスアラインメント Aタイプ 最高回転数
min-1
キー溝 バワー
ロック		 角度誤差
deg		 軸方向変位
mm		 重量
kgf		 GD2
kg・cm2
-10 100 10 32   52.8 25.4 2 46 81 M6 1 0.5 1.24 58.5 20,000
-18 180 12 35   59.9 28.7 2.5 51 93 M8 1 0.6 1.9 116 18,000
-25 250 15 42   70 33.5 3 61 104 M8 1 0.7 2.7 206 15,000
-45 450 15 50   85.2 41.1 3 71 126 M10 1 0.9 4.8 413 13,000
-80 800 15 60   99.6 47.8 4 84 143 M12 0.7 0.5 7.2 820 12,000
-130 1,300 25 74   118.4 57.2 4 106 168 M12 0.7 0.6 11.4 2.4×103 10,000
-210 2,100 25 83   131 63.5 4 118 194 M16 0.7 0.7 17.1 4.7×103 8,000
-340 3,400 45 95   156.4 76.2 4 137 214 M16 0.7 0.8 24.3 6.2×103 7,500
-540 5,400 50 109   182.8 88.9 5 156 246 M20 0.7 0.9 37.5 16.6×103 3,400
-700 7,000 50 118   209.2 101.6 6 169 276 M20 0.7 1.0 55.3 30.7×103 3,100

注意事項

  • 最高回転数はカップリングの電動能力によっているものです。バランスの調整は施されていません。高速での使用でバランス調整の必要がある場合は、ご連絡下さい。
  • 重量、GD2は最大軸穴径（キー溝）のときのものです。
  • 許容軸方向変位は角度誤差0のときの値です。
  • Aタイプ ハブAを用いる場合には最大軸径は、パワーロック仕様による。

開発秘話



金属性板ばねは、独自の開発による分割エレメントを採用しており、優れたフレキシブル性と高い信頼性を実現し、特許取得しました。
エレメントは精選されたステンレス鋼0.3mm及び0.5mm厚の積層エレメントです。

型番リスト

表示件数
  • 1
    • 型番
    A-10
    A-18
    A-25
    A-45
    A-80
    A-130
    A-210
    A-340
    A-540
    A-700

    許容トルク（範囲）

    (N・m)

    外径A

    (φ)

    許容トルク

    (N・m)

    全長W

    (mm)

    許容偏角

    (deg)

    最高回転数（範囲）

    (r/min)

    許容エンドプレイ(±)

    (mm)

    最高回転数

    (r/min)

    最大軸穴径（下穴品） D1max

    (φ)

    最小軸穴径（下穴品） D1min

    (φ)

    		RoHS?最小発注数量
    100.01～500.00
    81
    100
    52.8
    1
    10,001～30,000
    0.5
    20000
    32
    10
    10
    1個
    100.01～500.00
    93
    180
    59.9
    1
    10,001～30,000
    0.6
    18000
    35
    12
    10
    1個
    100.01～500.00
    104
    250
    70
    1
    10,001～30,000
    0.7
    15000
    42
    15
    10
    1個
    100.01～500.00
    126
    450
    85.2
    1
    10,001～30,000
    0.9
    13000
    50
    15
    10
    1個
    500.01～1,000.00
    143
    800
    99.6
    0.7
    10,001～30,000
    0.5
    12000
    60
    15
    10
    1個
    1,000.01～5,000.00
    168
    1300
    118.4
    0.7
    7,001～10,000
    0.6
    10000
    74
    25
    10
    1個
    1,000.01～5,000.00
    194
    2100
    131
    0.7
    7,001～10,000
    0.7
    8000
    83
    25
    10
    1個
    1,000.01～5,000.00
    214
    3400
    156.4
    0.7
    7,001～10,000
    0.8
    7500
    95
    45
    10
    1個
    5,000.01～
    246
    5400
    182.8
    0.7
    ～4,000
    0.9
    3400
    109
    50
    10
    1個
    5,000.01～
    276
    7000
    209.2
    0.7
    ～4,000
    1
    3100
    118
    50
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,138円
    ( 12,252円 )
    7日目
    11,247円
    ( 12,372円 )
    7日目
    13,528円
    ( 14,881円 )
    7日目
    16,783円
    ( 18,461円 )
    7日目
    22,553円
    ( 24,808円 )
    7日目
    30,976円
    ( 34,074円 )
    7日目
    43,817円
    ( 48,199円 )
    7日目
    49,860円
    ( 54,846円 )
    7日目
    84,504円
    ( 92,954円 )
    7日目
    101,676円
    ( 111,844円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    片側ハブ仕様で低慣性モーメントでレスポンス重視のディスク型カップリング。
    【特長】
    ・トルクに対して高い剛性をもち、軸方向のやわらかさを追求した独自のデザイン。
    ・二列の板ばねエレメントを2ヶのハブの外側に取付けるため、全長が短く、より省スペース。
    ・トルクを伝達するエレメント間の距離が大きくとれるので、相当のミスアラインメントが許容。
    ・潤滑剤は全く不要なため、取付け後はメンテナンスフリー。
    ・バックラッシュがなく、正確に軸の回転が伝達。
    ・金属性で無潤滑のため、粉塵、高温、低温環境下での使用が可能。
    【用途】
    ・圧縮機、エレベーター、ポンプ、破砕機、送風機、印刷機、コンベアー、押出機、製紙機械、発電機など。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ケイフレックスカップリング Aタイプ（片側アダプタハブタイプ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q軸穴加工はしてありますか？
    A
    軸孔加工はしてありません。
    フランジボス外周部をチャックにはさみ↑0.1の精度で、軸孔加工をしてください。軸孔加工精度はH7（軸径40以下）、H8（軸径42以上）を標準とします。フランジ部材の材質はFC250（鋳鉄）です。
