ケイセブン

ケイフレックスカップリング Lタイプ（スペーサータイプ）

カタログ |

通常単価(税別): 13,218円～360,742円

税込単価: 14,540円～396,816円

通常出荷日：10日目

装置間に距離があるときに使用できるスペーサタイプのディスク型カップリング。【特長】・トルクに対して高い...

よく一緒に見られています

ケイセブン

通常出荷日：3 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

ケイフレックスカップリング Lタイプの仕様

ケイフレックスカップリング Lタイプの外観

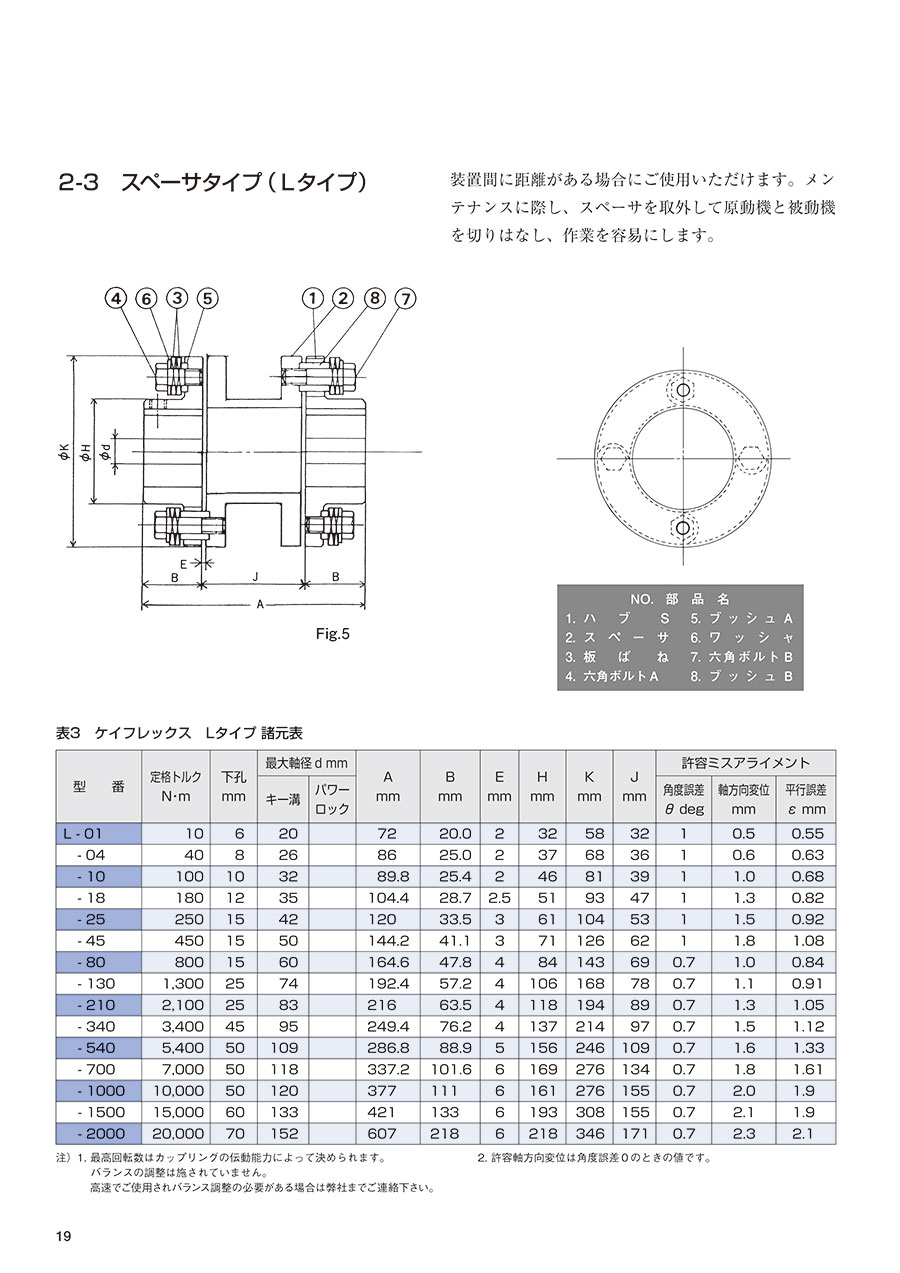

ケイフレックスカップリング Lタイプの寸法図
（1）ハブS／（2）スペーサ／（3）板ばね／（4）六角ボルトA／（5）ブッシュA／（6）ワッシャ／（7）六角ボルトB／（8）ブッシュB

ケイフレックスカップリング Lタイプの寸法図

特長

芯出し後、エレメントは、最初ハブ部にリーマボルトにより取付け、次に他端を中間プレートに取付けることで簡単に組み立てられる。
軸との取付方法は多様に対応可能。

型番	定格トルク N・m	下孔 mm	最大軸径 d mm	A mm	B mm	E mm	H mm	K mm	J mm	許容ミスアライメント
型番	定格トルク N・m	下孔 mm	キー溝	A mm	B mm	E mm	H mm	K mm	J mm	角度誤差 θ deg	軸方向変位 mm	平行誤差 ε mm
L - 01	10	6	20	72	20.0	2	32	58	32	1	0.5	0.55
- 04	40	8	26	86	25.0	2	37	68	36	1	0.6	0.63
- 10	100	10	32	89.8	25.4	2	46	81	39	1	1.0	0.68
- 18	180	12	35	104.4	28.7	2.5	51	93	47	1	1.3	0.82
- 25	250	15	42	120	33.5	3	61	104	53	1	1.5	0.92
- 45	450	15	50	144.2	41.1	3	71	126	62	1	1.8	1.08
- 80	800	15	60	164.6	47.8	4	84	143	69	0.7	1.0	0.84
- 130	1,300	25	74	192.4	57.2	4	106	168	78	0.7	1.1	0.91
- 210	2,100	25	83	216	63.5	4	118	194	89	0.7	1.3	1.05
- 340	3,400	45	95	249.4	76.2	4	137	214	97	0.7	1.5	1.12
- 540	5,400	50	109	286.8	88.9	5	156	246	109	0.7	1.6	1.33
- 700	7,000	50	118	337.2	101.6	6	169	276	134	0.7	1.8	1.61
- 1000	10,000	50	120	377	111	6	161	276	155	0.7	2.0	1.9
- 1500	15,000	60	133	421	133	6	193	308	155	0.7	2.1	1.9
- 2000	20,000	70	152	607	218	6	218	346	171	0.7	2.3	2.1

注意事項

最高回転数はカップリングの伝動能力によっているものです。バランスの調整は施されていません。高速での使用でバランス調整の必要がある場合は、ご連絡下さい。
許容軸方向変位は角度誤差0のときの値です。

開発秘話

金属性板ばねは、独自の開発による分割エレメントを採用しており、優れたフレキシブル性と高い信頼性を実現し、特許取得しました。
エレメントは精選されたステンレス鋼0.3mm及び0.5mm厚の積層エレメントです。

型番リスト

表示件数

型番

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

許容偏心

(mm)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

RoHS?

最小発注数量

10～20未満	58	10	72	0.55	1	0.5	20	6	10	1個
20～50未満	68	40	86	0.63	1	0.6	26	8	10	10個
100.01～500.00	81	100	89.8	0.68	1	1	32	10	10	1個
100.01～500.00	93	180	104.4	0.82	1	1.3	35	12	10	1個
100.01～500.00	104	250	120	0.92	1	1.5	42	15	10	1個
100.01～500.00	126	450	144.2	1.08	1	1.8	50	15	10	1個
500.01～1,000.00	143	800	164.6	0.84	0.7	1	60	15	10	1個
1,000.01～5,000.00	168	1300	192.4	0.91	0.7	1.1	74	25	10	1個
1,000.01～5,000.00	194	2100	216	1.05	0.7	1.3	83	25	10	1個
1,000.01～5,000.00	214	3400	249.4	1.12	0.7	1.5	95	45	10	1個
5,000.01～	246	5400	286.8	1.33	0.7	1.6	109	50	10	1個
5,000.01～	276	7000	337.2	1.61	0.7	1.8	118	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,218円 ( 14,540円 )	10日目
16,296円 ( 17,926円 )	10日目
26,598円 ( 29,258円 )	10日目
31,839円 ( 35,023円 )	10日目
35,941円 ( 39,535円 )	10日目
43,400円 ( 47,740円 )	10日目
59,016円 ( 64,918円 )	10日目
74,805円 ( 82,286円 )	10日目
95,977円 ( 105,575円 )	10日目
114,995円 ( 126,495円 )	10日目
308,065円 ( 338,872円 )	10日目
360,742円 ( 396,816円 )	10日目

詳細情報

基本情報

基本情報

装置間に距離があるときに使用できるスペーサタイプのディスク型カップリング。
【特長】
・トルクに対して高い剛性をもち、軸方向のやわらかさを追求した独自のデザイン。
・二列の板ばねエレメントを2ヶのハブの外側に取付けるため、全長が短く、より省スペース。
・トルクを伝達するエレメント間の距離が大きくとれるので、相当のミスアラインメントが許容。
・潤滑剤は全く不要なため、取付け後はメンテナンスフリー。
・バックラッシュがなく、正確に軸の回転が伝達。
・金属性で無潤滑のため、粉塵、高温、低温環境下での使用が可能。
【用途】
・ポンプ、発電機、撹拌機、製紙機械。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
ミスミブランドの回転軸、ストレートタイプです。各種追加工にも対応しております。
ミスミ
駆動軸　ストレートタイプ
ミスミブランドの駆動軸、ストレートタイプです。高周波焼入れ品も取り揃えています。各種追加工にも対応しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ケイフレックスカップリング Lタイプ（スペーサータイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸穴加工はしてありますか？

軸孔加工はしてありません。
フランジボス外周部をチャックにはさみ↑0.1の精度で、軸孔加工をしてください。軸孔加工精度はH7（軸径40以下）、H8（軸径42以上）を標準とします。フランジ部材の材質はFC250（鋳鉄）です。
