ケイフレックスカップリング Cタイプ（シングルタイプ）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 12,434円～124,959円特別価格

税込単価: 13,677円～137,455円特別価格

1列の板バネにより偏角だけを許容するタイプで、衝撃の吸収に有効のディスク型カッ...

種類詳細
オルダムタイプ
種類
本体
その他種類
フランジ型軸継手
用途
標準 / サーボモータ
本体材質
S45C
許容ミスアラインメント
偏角 / エンドプレイ
セット品/単品
セット品

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

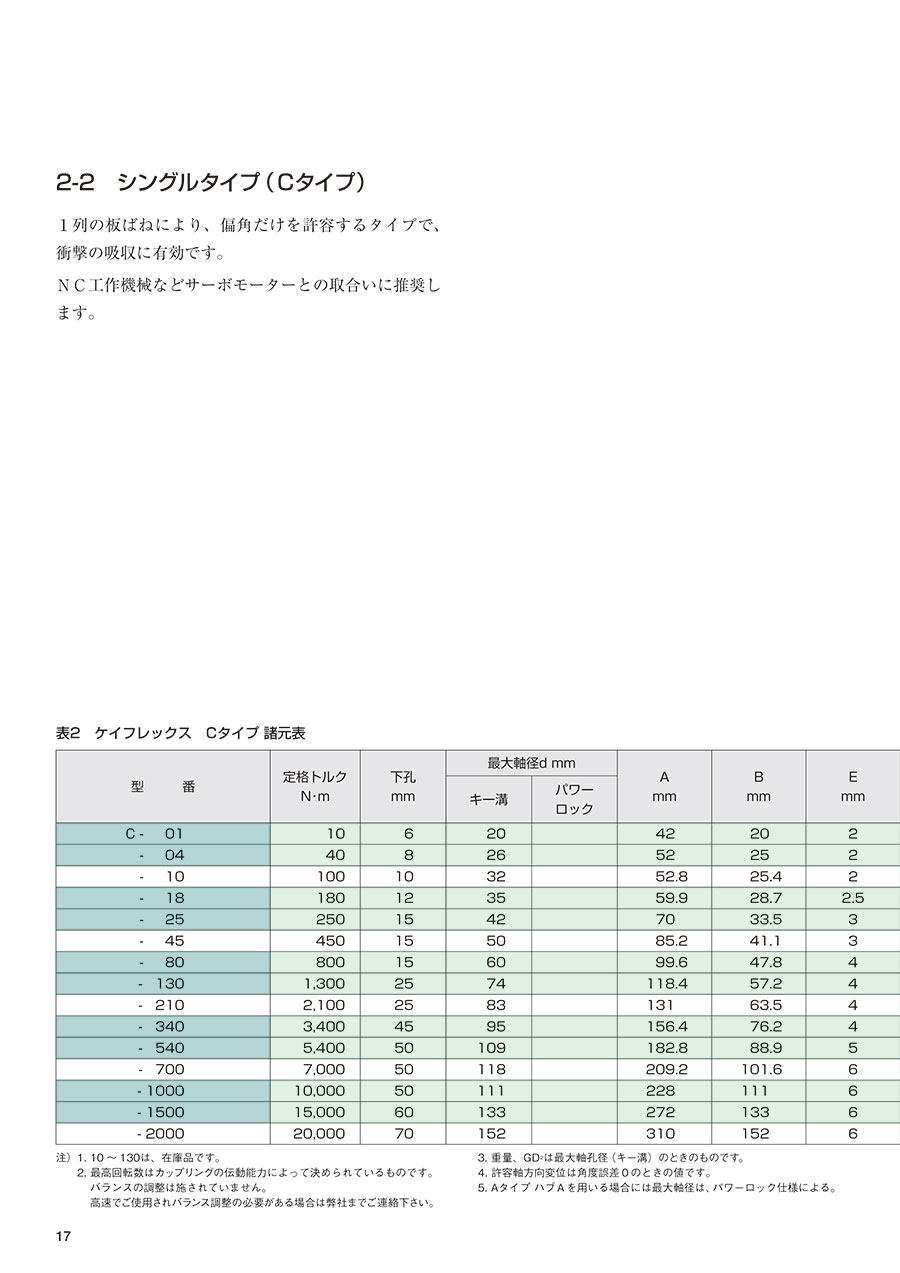

ケイフレックスカップリング Cタイプの仕様

（1）ハブS／（2）ハブC／（3）板ばね／（4）六角ボルトA
（5）ブッシュA／（6）ワッシャ／（7）六角ボルトB／（8）ブッシュB

型番	定格トルク N・m	下孔 mm	最大軸径d mm	A mm	B mm	E mm	H mm	K mm	M mm	許容ミスアライメント		Cタイプ		最高回転数 min^-1
型番	定格トルク N・m	下孔 mm	キー溝	A mm	B mm	E mm	H mm	K mm	M mm	角度誤差 deg	軸方向変位 mm	重量 kgf	GD² kgf・cm²	最高回転数 min^-1
- 10	100	10	32	52.8	25.4	2	46	81	M6	1	0.5	0.75	22.9	20,000
- 18	180	12	35	59.9	28.7	2.5	51	93	M8	1	0.6	1.15	46.7	18,000
- 25	250	15	42	70	33.5	3	61	104	M8	1	0.7	1.59	79	15,000
- 45	450	15	50	85.2	41.1	3	71	126	M10	1	0.9	2.8	208	13,000
- 80	800	15	60	99.6	47.8	4	84	143	M12	0.7	0.5	4.5	455	12,000
- 130	1,300	25	74	118.4	57.2	4	106	168	M12	0.7	0.6	7	912	10,000
- 210	2,100	25	83	131	63.5	4	118	194	M16	0.7	0.7	5.1	1.8×10³	8,000
- 340	3,400	45	95	156.4	76.2	4	137	214	M16	0.7	0.8	14.6	3×10³	7,500
- 540	5,400	50	109	182.8	88.9	5	156	246	M20	0.7	0.9	22	6×10³	3,400
- 700	7,000	50	118	209.2	101.6	6	169	276	M20	0.7	1.0	33	11.7×10³	3,100

注意事項

最高回転数はカップリングの伝動能力によっているものです。バランスの調整は施されていません。高速での使用でバランス調整の必要がある場合は、ご連絡下さい。
重量、GD^2は最大軸孔径（キー溝）のときのものです。
許容軸方向変位は角度誤差0のときの値です。
AタイプハブAを用いる場合には最大軸径は、パワーロック仕様による。

開発秘話

金属性板ばねは、独自の開発による分割エレメントを採用しており、優れたフレキシブル性と高い信頼性を実現し、特許取得しました。
エレメントは精選されたステンレス鋼0.3mm及び0.5mm厚の積層エレメントです。

型番リスト

表示件数

型番

許容トルク

(N・m)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

RoHS?

最小発注数量

100	100.01～500.00	81	52.8	1	0.5	10,001～78,000	20000	32	10	10	1個
180	100.01～500.00	93	59.9	1	0.6	10,001～78,000	18000	35	12	10	1個
250	100.01～500.00	104	70	1	0.7	10,001～78,000	15000	42	15	10	1個
450	100.01～500.00	126	85.2	1	0.9	10,001～78,000	13000	50	15	10	1個
800	500.01～	143	99.6	0.7	0.5	10,001～78,000	12000	60	15	10	1個
1300	500.01～	168	118.4	0.7	0.6	7,001～10,000	10000	74	25	10	1個
2100	500.01～	194	131	0.7	0.7	7,001～10,000	8000	83	25	10	1個
3400	500.01～	214	156.4	0.7	0.8	7,001～10,000	7500	95	45	10	1個
5400	500.01～	246	182.8	0.7	0.9	2,001～4,000	3400	109	50	10	1個
7000	500.01～	276	209.2	0.7	1.0	2,001～4,000	3100	118	50	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,434円11,190円 ( 12,309円 )	7日目
12,497円 ( 13,747円 )	31日目
15,031円13,527円 ( 14,880円 )	7日目
18,648円16,783円 ( 18,461円 )	7日目
25,059円22,553円 ( 24,808円 )	7日目
34,418円30,976円 ( 34,074円 )	7日目
48,686円43,817円 ( 48,199円 )	7日目
55,400円49,860円 ( 54,846円 )	7日目
93,893円84,503円 ( 92,953円 )	7日目
124,959円112,463円 ( 123,709円 )	7日目

詳細情報

基本情報

基本情報

1列の板バネにより偏角だけを許容するタイプで、衝撃の吸収に有効のディスク型カップリング。
【特長】
・トルクに対して高い剛性をもち、軸方向のやわらかさを追求した独自のデザイン。
・二列の板ばねエレメントを2ヶのハブの外側に取付けるため、全長が短く、より省スペース。
・トルクを伝達するエレメント間の距離が大きくとれるので、相当のミスアラインメントが許容。
・潤滑剤は全く不要なため、取付け後はメンテナンスフリー。
・バックラッシュがなく、正確に軸の回転が伝達。
・金属性で無潤滑のため、粉塵、高温、低温環境下での使用が可能。
【用途】
・圧縮機、エレベーター、ポンプ、破砕機、送風機、印刷機、コンベアー、押出機、製紙機械、発電機など。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
ミスミブランドの回転軸、ストレートタイプです。各種追加工にも対応しております。
ミスミ
駆動軸　ストレートタイプ
ミスミブランドの駆動軸、ストレートタイプです。高周波焼入れ品も取り揃えています。各種追加工にも対応しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
