ケイセブン

K-7カップリング RDシリーズ

カタログ |

通常単価(税別): 654円～15,885円

税込単価: 719円～17,474円

通常出荷日：3日目～10日目

コンパクト・シンプルな構造、偏心を吸収・心出し簡単のカップリング。【特長】・ハブ部材と中間トルク伝達部...

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

RDシリーズの外観

RDシリーズの寸法図

RDシリーズの構造図

1.ハブ
RD-56 ：材質 SMF4040
RD-85：材質 FCD-500
RD-100：材質 FCD500
RD-120：材質 FCD500
RD-150 ：材質 FCD500
2.中間伝達部材（トランスミッター）
ポリアセタール樹脂テナック2010

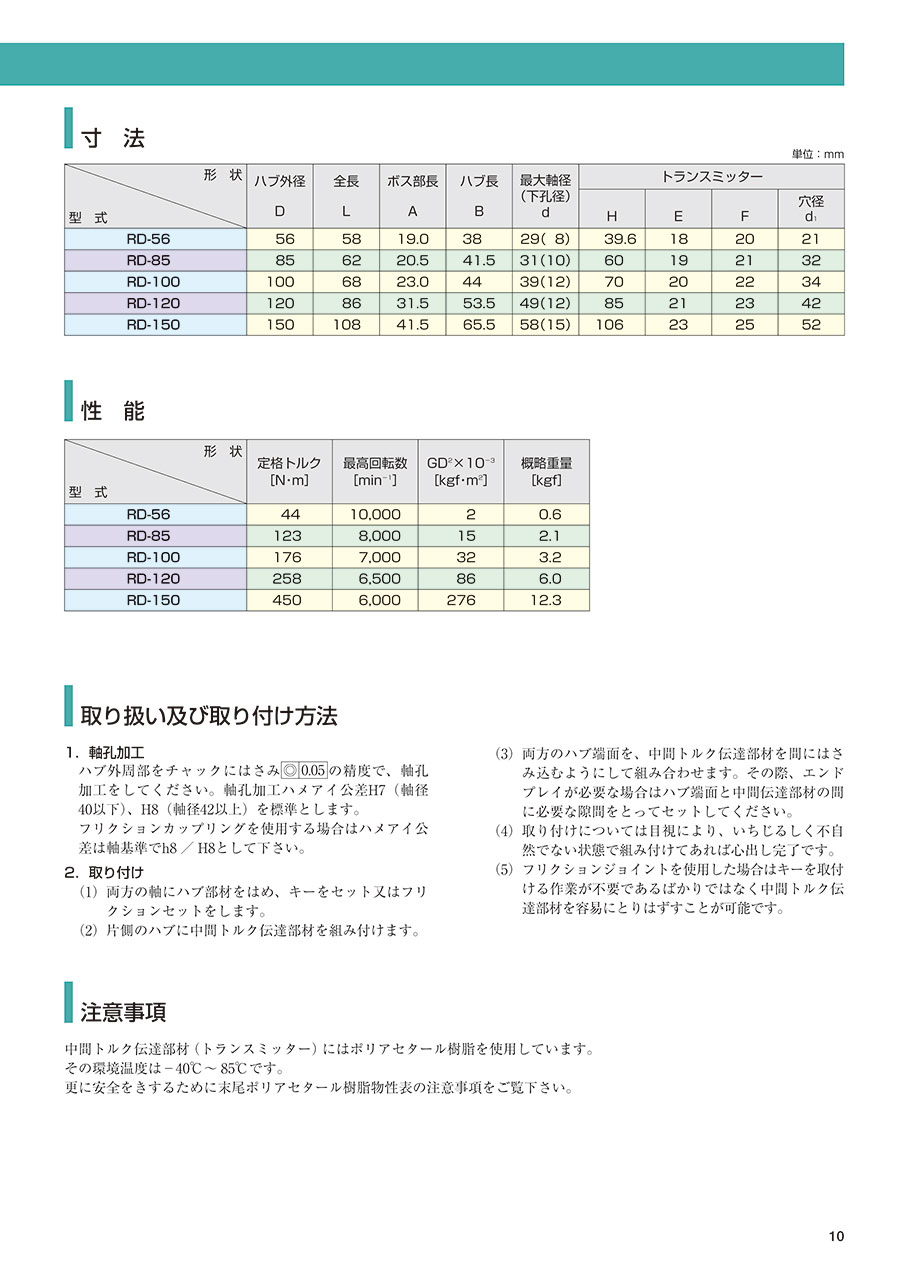

RDシリーズの寸法

単位：mm

型式	形状
	ハブ外径 D	全長 L	ボス部長 A	ハブ長 B	最大軸径（下孔径） d	トランスミッター
	ハブ外径 D	全長 L	ボス部長 A	ハブ長 B	最大軸径（下孔径） d	H	E	F	穴径 d₁
RD-56	56	58	19.0	38	29（8）	39.6	18	20	21
RD-85	85	62	20.5	41.5	31（10）	60	19	21	32
RD-100	100	68	23.0	44	39（12）	70	20	22	34
RD-120	120	86	31.5	53.5	49（12）	85	21	23	42
RD-150	150	108	41.5	65.5	58（15）	106	23	25	52

型番リスト

表示件数

型番

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

本体材質

最高回転数（範囲）

(r/min)

使用温度範囲

(℃)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

セット品/単品

RoHS?

最小発注数量

20～50未満	56	44	58	[スチール] SMF4040	7,001～10,000	-	10000	29	8	セット品	10	1個
-	56	-	20	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個
100.01～500.00	85	123	62	[スチール] FCD500	7,001～10,000	-	8000	31	10	セット品	10	1個
-	85	-	21	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個
100.01～500.00	100	176	68	[スチール] FCD500	7,001～10,000	-	7000	39	12	セット品	10	1個
-	100	-	22	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個
100.01～500.00	120	258	86	[スチール] FCD500	7,001～10,000	-	6500	49	12	セット品	10	1個
-	120	-	23	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個
100.01～500.00	150	450	108	[スチール] FCD500	7,001～10,000	-	6000	58	15	セット品	10	1個
-	150	-	25	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,430円 ( 2,673円 )	3日目
654円 ( 719円 )	3日目
4,524円 ( 4,976円 )	3日目
1,093円 ( 1,202円 )	3日目
7,010円 ( 7,711円 )	3日目
1,345円 ( 1,480円 )	3日目
9,344円 ( 10,278円 )	10日目
1,766円 ( 1,943円 )	3日目
15,885円 ( 17,474円 )	3日目
3,027円 ( 3,330円 )	3日目

詳細情報

基本情報

基本情報

コンパクト・シンプルな構造、偏心を吸収・心出し簡単のカップリング。
【特長】
・ハブ部材と中間トルク伝達部材の3部品で構成されます
・オルダム形カップリングで、偏心ミスアラインメントを吸収します
・取付時の心出し作業にダイヤルゲージは必要ありません。目視で充分です
・中間トルク伝達部材は樹脂製で、特に潤滑油を必要としません
・ミスアラインメントによる反力もなく、組立、取付が簡単で、省エネルギーに寄与します
・構造が単純で、万一中間伝達部材が破損することがあっても、動力伝達可能です
・中間伝達部材により、熱的、電気的に絶縁されます
・軸との締結にフリクションジョイント採用最適
【用途】
・ロボット、樹脂成形材、搬送装置、印刷機械、工作機械、ポンプ、事務機械、建設機械

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
回転軸ストレートタイプ
回転軸ストレートタイプです。各種追加工にも対応しております。
ミスミ
駆動軸　ストレートタイプ
駆動軸ストレートタイプです。高周波焼入れ品も取り揃え、各種追加工にも対応しております。
ミスミ
カップリング　ジョー形　セットスクリュータイプ
カップリングジョー形セットスクリュータイプです。スペーサの種類を変えることにより、許容トルク、ミスアライメント許容値を選べます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

K-7カップリング RDシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸穴加工はしてありますか？

軸孔加工はしておりません。
ハブ外周部をチャックにはさみは、◎0.05の精度で、軸孔加工をしてください。軸孔加工ハメアイ公差H7（軸径40以下）、H8（軸径42以上）を標準とします。
フリクションカップリングを使用する場合はハメアイ公差は軸基準でh8 / H8として下さい。

Q中間トルクリミッターが樹脂製ですが、材質は何ですか？そして、使用温度は制限がありますか？

中間トルク伝達部材にはポリアセタール樹脂を使用しています。その環境温度は-40～85℃です。
85℃以上の空気中、60℃以上の熱水、強酸、強アルカリ液中での使用は避けて下さい。
