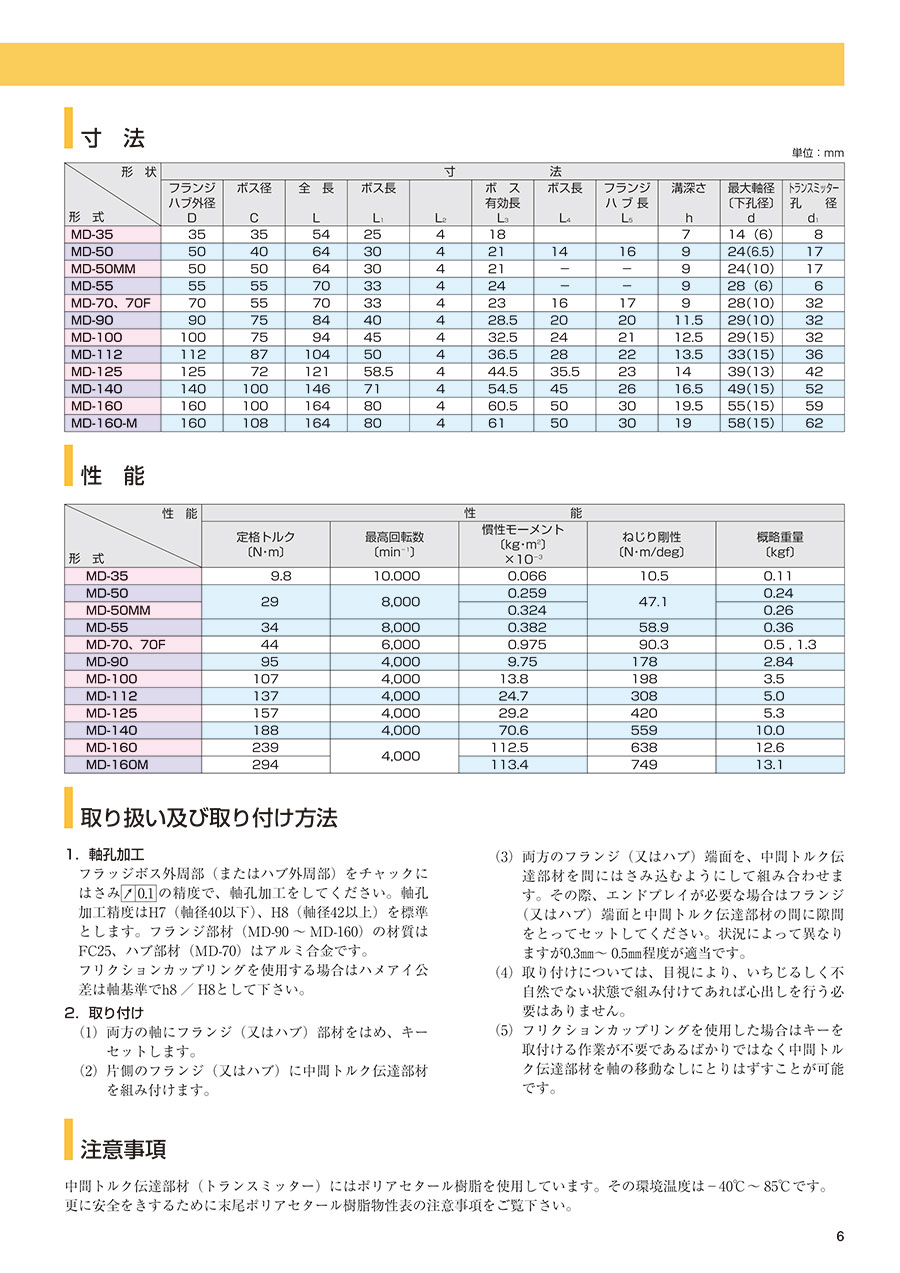

K-7カップリング MDシリーズ

取り扱い及び取り付け方法
1.軸孔加工
フラッジボス外周部（またはハブ外周部）をチャックにはさみ↑0.1の精度で、軸孔加工をしてください。軸孔加工精度はH7（軸径40以下）、H8（軸径42以上）を標準とします。フランジ部材（MD-90～MD-160）の材質はFC25、ハブ部材（MD-70）はアルミ合金です。
フリクションカップリングを使用する場合はハメアイ公差は軸基準でh8/H8として下さい。
2.取り付け
（1）両方の軸にフランジ（又はハブ）部材をはめ、キーセットする。
（2）片側のフランジ（又はハブ）に中間トルク伝達部材を組み付ける。
（3）両方のフランジ（又はハブ）端面を、中間トルク伝達部材を間にはさみ込むようにして組み合わせる。その際、エンドプレイが必要な場合はフランジ（又はハブ）端面と中間トルク伝達部材の間に隙間をとってセットする。状況によって異なるが0.3～0.5mm程度が適当。
（4）取り付けについては、目視により、いちじるしく不自然でない状態で組み付けてあれば心出しを行う必要はない。
（5）フリクションカップリングを使用した場合はキーを取付ける作業が不要であるばかりではなく中間トルク伝達部材を軸の移動なしにとりはずすことが可能。

注意事項
中間トルク伝達部材（トランスミッター）にはポリアセタール樹脂を使用しています。その環境温度は-40～+85℃です。
更に安全を期するためにポリアセタール樹脂物性表の注意事項をご覧下さい。
