K-7カップリング SDシリーズ

カタログ |

通常単価(税別): 390円～4,233円

税込単価: 429円～4,656円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

バックラッシュゼロ・偏心を吸収・無反力・小型で高性能のカップリング。【特長】・2つのハブ部材および中間...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が129型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

SDシリーズの外観

S：セットスクリュウタイプの構造図

C：クランプタイプの構造図

クランプ形・止めねじ形があり、軸孔径も多数用意。取り付け、交換の用意なノーメンテナンス仕様。
機械の据付け誤差による機械効率の低下を防止し、エネルギーの節約も可能。

材質
ハブ：アルミ合金

SDシリーズの標準軸孔径寸法

	標準軸孔径d₁,d₂（公差はH8）
	3	4	5	6	6.35	7	8	9.525	10
17	0	0	0	0	0	0	0
25		0	0	0	0	0	0	0	0

単位：mm
注意事項

※ 25型のセットスクリュータイプは最大φ12（軸孔径12mm）H7まで可能です。
※ φ3（軸孔径3mm）、φ4（軸孔径4mm）についてセットスクリューは1箇所となっています。

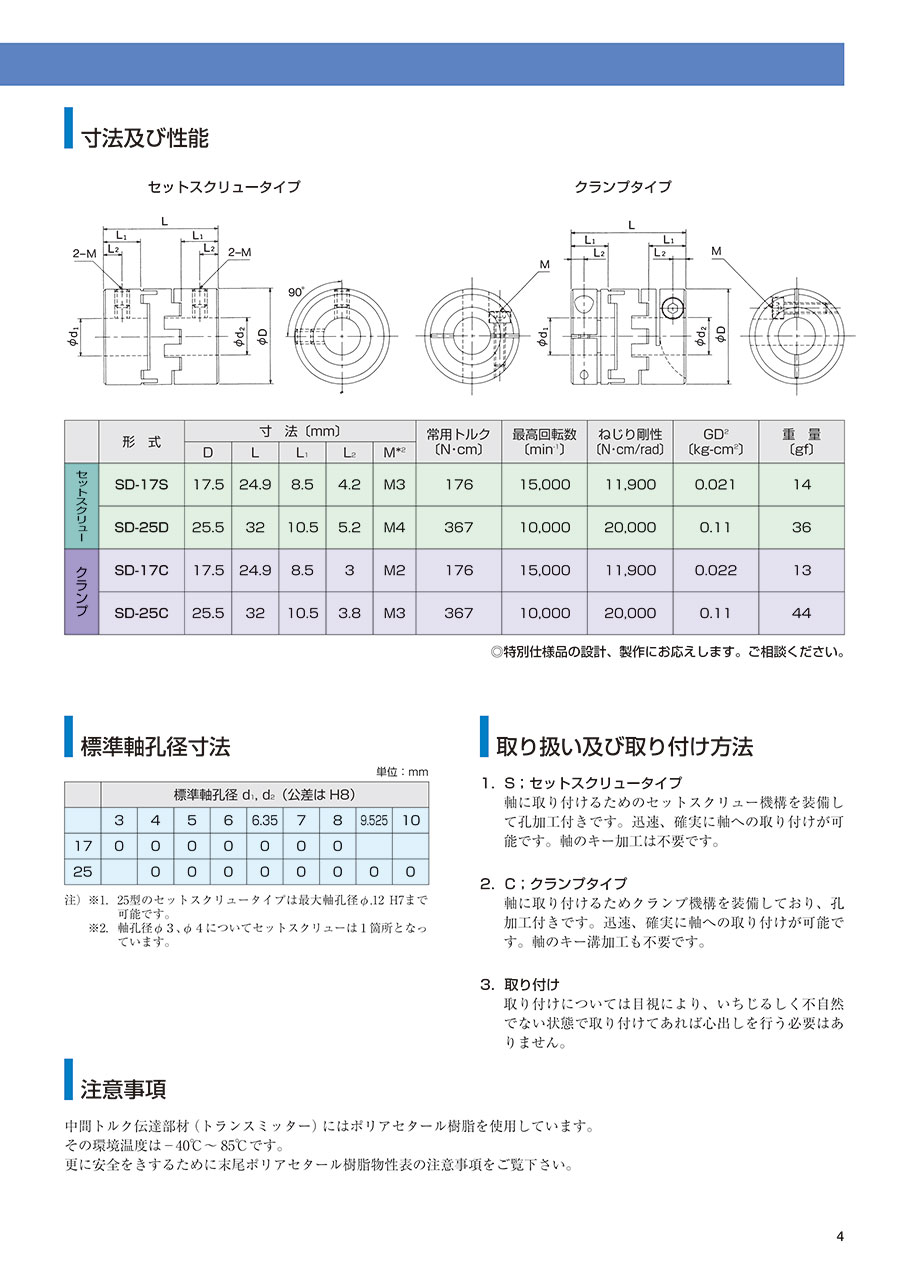

SDシリーズの寸法及び性能

セットスクリュータイプの寸法図

クランプタイプの寸法図

	型式	寸法（mm）					常用トルク（N・cm）	最高回転数（min^-1）	ねじり剛性（N・cm/rad）	GD² （kg-cm²）	重量（gf）
	型式	D	L	L₁	L₂	M^*2	常用トルク（N・cm）	最高回転数（min^-1）	ねじり剛性（N・cm/rad）	GD² （kg-cm²）	重量（gf）
セットスクリュー	SD-17S	17.5	24.9	8.5	4.2	M3	176	15,000	11,900	0.021	14
セットスクリュー	SD-25S	25.5	32	10.5	5.2	M4	367	10,000	20,000	0.11	36
クランプ	SD-17C	17.5	24.9	8.5	3	M2	176	15,000	11,900	0.022	13
クランプ	SD-25C	25.5	32	10.5	3.8	M3	367	10,000	20,000	0.11	44

注意・禁止事項

中間トルク伝達部材（トランスミッター）にはポリアセタール樹脂を使用しています。
その環境温度は-40～+85℃です。
更に安全を期するためにポリアセタール樹脂物性表の注意事項を御覧下さい。

Fシリーズの取り扱い及び取付方法

1.S：セットスクリュータイプ
軸に取り付けるためのセットスクリュー機構を装備して孔加工付き。迅速、確実に軸への取り付けが可能。軸のキー加工は不要。
2.C：クランクタイプ
軸に取り付けるためクランプ機構を装備しており、孔加工付き。迅速、確実に軸への取り付けが可能。軸のキー溝加工も不要。
3.取り付け
取り付けについては目視により、いちじるしく不自然でない状態で取り付けてあれば心出しを行う必要はない。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

許容トルク

(N・m)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

本体材質

最高回転数（範囲）

(r/min)

使用温度範囲

(℃)

最高回転数

(r/min)

タイプ

ネジレ剛性

(N・m/deg)

セット品/単品

RoHS?

最小発注数量

-	-	-	-	17.5	-	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個
3	1.76	3	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	4	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	5	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
4	1.76	4	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
4	1.76	5	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
4	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
4	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
4	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
4	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
5	1.76	5	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
5	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
5	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
5	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
5	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6.35	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6.35	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
6.35	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
7	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
7	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
8	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	クランプ	119	セット品	10	1個
3	1.76	3	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
3	1.76	4	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
3	1.76	5	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
3	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
3	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
3	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
3	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
4	1.76	4	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
4	1.76	5	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
4	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
4	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
4	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
4	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
5	1.76	5	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
5	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
5	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
5	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
5	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6	1.76	6	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6.35	1.76	6.35	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6.35	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
6.35	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
7	1.76	7	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
7	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
8	1.76	8	1.0～3.0未満	17.5	24.9	アルミ合金	10,001～78,000	-	15000	セットスクリュー	119	セット品	10	1個
-	-	-	-	25.5	-	ポリアセタール樹脂	-	-40～85	-	-	-	トランスミッター単品	10	1個
4	3.67	4	3.0～5.0未満	25.5	32	アルミ合金	7,001～10,000	-	10000	クランプ	200	セット品	10	1個
4	3.67	5	3.0～5.0未満	25.5	32	アルミ合金	7,001～10,000	-	10000	クランプ	200	セット品	10	1個

通常単価(税別) (税込単価)	通常出荷日

390円 ( 429円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,956円 ( 4,352円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
4,143円 ( 4,557円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,140円 ( 3,454円 )	在庫品1日目当日出荷可能
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
4,233円 ( 4,656円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,768円 ( 4,145円 )	3日目
3,956円 ( 4,352円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
3,158円 ( 3,474円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
2,952円 ( 3,247円 )	3日目
390円 ( 429円 )	3日目
3,720円 ( 4,092円 )	3日目
3,720円 ( 4,092円 )	3日目
