ＭＩＥテクノ

ステンレス鋼突合せ溶接式管継手同心レジューサ

Name: ステンレス鋼 突合せ溶接式管継手 同心レジューサ
Brand: ＭＩＥテクノ
SKU: 221000768848
Rating: 5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,687円～38,683円特別価格

税込単価: 1,856円～42,551円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＩＥテクノ

ステンレス鋼突合せ溶接式管継手 90°エルボ＜ロング＞

通常価格(税別)： 1,124円 (税込価格：1,236円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＩＥテクノ

ステンレス鋼突合せ溶接式管継手 90°エルボ＜ショート＞

通常価格(税別)： 1,171円 (税込価格：1,288円)

通常出荷日：在庫品1日目

JIS B2312、JIS B2313適合配管用突合せ溶接式管継手。材質はS...

詳細情報を確認する

種類
突合型
継手形状
同心レデューサ
使用流体
メーカー規定なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が43型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図※サイズにより形状が異なります。

同心レジューサ1形R（C）1

同心レジューサ2形R（C）2

製品仕様

寸法許容差

項目	管継手の種類	径の呼び
		A	15～65	80～100	125～200	250～450	500～600	650～750	800～1,200
		B	1/2～2 1/2	3～4	5～8	10～18	20～24	26～30	32～48
		許容差
※端部の外径（D・D₁・D₂）	全ての管継手	-0.8～+1.6		±1.6	-1.6～+2.4	-3.2～+4.0	-4.8～+6.4
端面の内径（ID）		±0.8		±1.6		±3.2	±4.8
厚さ		+規定しない、-12.5%
端面から端面までの距離（H）	R（C） R（E）	±1.6				±2.4		±4.8
※端部の外周長	全ての管継手	-						±0.5%

※同心レジューサ2形「R（C）2」には適用しない。
レジューサ「R」のH寸法の許容差は、大径側の許容差を適用する。

規格表

性能・試験情報

ステンレス鋼／配管用突合せ溶接式管継手の原材料規格

突合せ溶接式管継手	対応する鋼管	対応する鋼板	機械的性質
JIS B2312／JIS B2313	JIS G3459／JIS G3468	JIS G4304／JIS G4305	引張強さ（N/mm²）	耐力（N/mm²）	伸び（%）	硬さ（HRB）
SUS304（W）	SUS304TP／SUS304TPY -	- SUS304	520以上	205以上	※35以上 40以上	- 90以下
SUS316（W）	SUS316TP／SUS316TPY -	- SUS316	520以上	205以上	※35以上 40以上	- 90以下
SUS316L（W）	SUS316LTP／SUS316LTPY -	- SUS316L	480以上	175以上	※35以上 40以上	- 90以下

※印は鋼管（8mm以上）の12号試験片での縦方向の伸び（%）を示す。無印は鋼板の伸び（%）とする。

鋼種	JIS	化学成分（%）
鋼種	JIS	C	Si	Mn	P	S	Ni	Cr	Mo
SUS304	G3459／G3468（鋼管） G4304／G4305（鋼板）	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	8.00～11.00 8.00～10.50	18.00～20.00	-
SUS316	G3459／G3468（鋼管） G4304／G4305（鋼板）	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	10.00～14.00	16.00～18.00	2.00～3.00
SUS316L	G3459／G3468（鋼管） G4304／G4305（鋼板）	0.030以下	1.00以下	2.00以下	0.045以下	0.030以下	12.00～16.00 12.00～15.00	16.00～18.00	2.00～3.00

型番リスト

表示件数

型番

SUS304W-R-C-1B-1/2B-SCH10

SUS304W-R-C-1B-3/4B-SCH10

SUS304W-R-C-2B-1B-SCH10

SUS304W-R-C-2B-3/4B-SCH10

SUS304W-R-C-2B-11/2B-SCH10

SUS304W-R-C-2B-11/4B-SCH10

SUS304W-R-C-3/4B-1/2B-SCH10

SUS304W-R-C-3B-2B-SCH10

SUS304W-R-C-3B-2B-SCH20

SUS304W-R-C-3B-2B-SCH40

SUS304W-R-C-3B-11/2B-SCH10

SUS304W-R-C-3B-21/2B-SCH10

SUS304W-R-C-4B-2B-SCH10

SUS304W-R-C-4B-3B-SCH10

SUS304W-R-C-4B-3B-SCH20

SUS304W-R-C-4B-21/2B-SCH10

SUS304W-R-C-5B-3B-SCH10

SUS304W-R-C-5B-4B-SCH10

SUS304W-R-C-6B-3B-SCH10

SUS304W-R-C-6B-4B-SCH10

SUS304W-R-C-6B-4B-SCH20

SUS304W-R-C-6B-5B-SCH10

SUS304W-R-C-8B-4B-SCH10

SUS304W-R-C-8B-5B-SCH10

SUS304W-R-C-8B-5B-SCH40

SUS304W-R-C-8B-6B-SCH10

SUS304W-R-C-10B-6B-SCH20

SUS304W-R-C-11/2B-1B-SCH10

SUS304W-R-C-11/2B-3/4B-SCH10

SUS304W-R-C-11/2B-11/4B-SCH10

SUS304W-R-C-11/4B-1/2B-SCH10

SUS304W-R-C-11/4B-1B-SCH10

SUS304W-R-C-11/4B-1B-SCH20

SUS304W-R-C-11/4B-3/4B-SCH10

SUS304W-R-C-12B-10B-SCH10

SUS304W-R-C-21/2B-2B-SCH10

SUS304W-R-C-21/2B-2B-SCH20

SUS304W-R-C-21/2B-11/2B-SCH10

SUS304W-R-C-21/2B-11/2B-SCH20

SUS304W-R-C-21/2B-11/4B-SCH10

SUS304W-R-C-31/2B-21/2B-SCH10

SUS316LW-R-C-3B-2B-SCH40

SUS316LW-R-C-6B-3B-SCH10

材質	同径・異径	径の呼び１	径の呼び２	呼び厚さ	最小発注数量

[ステンレス] SUS304W	異径	1B	1/2B	SCH10	1個
[ステンレス] SUS304W	異径	1B	3/4B	SCH10	1個
[ステンレス] SUS304W	異径	2B	1B	SCH10	1個
[ステンレス] SUS304W	異径	2B	3/4B	SCH10	1個
[ステンレス] SUS304W	異径	2B	1 1/2B	SCH10	1個
[ステンレス] SUS304W	異径	2B	1 1/4B	SCH10	1個
[ステンレス] SUS304W	異径	3/4B	1/2B	SCH10	1個
[ステンレス] SUS304W	異径	3B	2B	SCH10	1個
[ステンレス] SUS304W	異径	3B	2B	SCH20	1個
[ステンレス] SUS304W	異径	3B	2B	SCH40	1個
[ステンレス] SUS304W	異径	3B	1 1/2B	SCH10	1個
[ステンレス] SUS304W	異径	3B	2 1/2B	SCH10	1個
[ステンレス] SUS304W	異径	4B	2B	SCH10	1個
[ステンレス] SUS304W	異径	4B	3B	SCH10	1個
[ステンレス] SUS304W	異径	4B	3B	SCH20	1個
[ステンレス] SUS304W	異径	4B	2 1/2B	SCH10	1個
[ステンレス] SUS304W	異径	5B	3B	SCH10	1個
[ステンレス] SUS304W	異径	5B	4B	SCH10	1個
[ステンレス] SUS304W	異径	6B	3B	SCH10	1個
[ステンレス] SUS304W	異径	6B	4B	SCH10	1個
[ステンレス] SUS304W	異径	6B	4B	SCH20	1個
[ステンレス] SUS304W	異径	6B	5B	SCH10	1個
[ステンレス] SUS304W	異径	8B	4B	SCH10	1個
[ステンレス] SUS304W	異径	8B	5B	SCH10	1個
[ステンレス] SUS304W	異径	8B	5B	SCH40	1個
[ステンレス] SUS304W	異径	8B	6B	SCH10	1個
[ステンレス] SUS304W	異径	10B	6B	SCH20	1個
[ステンレス] SUS304W	異径	1 1/2B	1B	SCH10	1個
[ステンレス] SUS304W	異径	1 1/2B	3/4B	SCH10	1個
[ステンレス] SUS304W	異径	1 1/2B	1 1/4B	SCH10	1個
[ステンレス] SUS304W	異径	1 1/4B	1/2B	SCH10	1個
[ステンレス] SUS304W	異径	1 1/4B	1B	SCH10	1個
[ステンレス] SUS304W	異径	1 1/4B	1B	SCH20	1個
[ステンレス] SUS304W	異径	1 1/4B	3/4B	SCH10	1個
[ステンレス] SUS304W	異径	12B	10B	SCH10	1個
[ステンレス] SUS304W	異径	2 1/2B	2B	SCH10	1個
[ステンレス] SUS304W	異径	2 1/2B	2B	SCH20	1個
[ステンレス] SUS304W	異径	2 1/2B	1 1/2B	SCH10	1個
[ステンレス] SUS304W	異径	2 1/2B	1 1/2B	SCH20	1個
[ステンレス] SUS304W	異径	2 1/2B	1 1/4B	SCH10	1個
[ステンレス] SUS304W	異径	3 1/2B	2 1/2B	SCH10	1個
[ステンレス] SUS316LW	異径	3B	2B	SCH40	1個
[ステンレス] SUS316LW	異径	6B	3B	SCH10	1個

通常単価(税別) (税込単価)	通常出荷日

1,771円 ( 1,948円 )	3日目
1,771円 ( 1,948円 )	3日目
2,571円 ( 2,828円 )	3日目
2,571円 ( 2,828円 )	3日目
2,239円 ( 2,463円 )	3日目
2,056円 ( 2,262円 )	3日目
1,687円 ( 1,856円 )	3日目
3,161円 ( 3,477円 )	在庫品1日目当日出荷可能
4,846円 ( 5,331円 )	6日目
5,139円 ( 5,653円 )	6日目
2,954円 ( 3,249円 )	3日目
3,381円 ( 3,719円 )	3日目
4,858円 ( 5,344円 )	2日目
4,729円 ( 5,202円 )	3日目
5,341円 ( 5,875円 )	6日目
4,312円 ( 4,743円 )	3日目
5,895円 ( 6,485円 )	3日目
6,308円 ( 6,939円 )	3日目
7,563円 ( 8,319円 )	3日目
7,424円 ( 8,166円 )	3日目
10,768円 ( 11,845円 )	6日目
7,424円 ( 8,166円 )	3日目
13,250円 ( 14,575円 )	3日目
13,250円 ( 14,575円 )	3日目
30,285円27,256円 ( 29,982円 )	6日目
14,178円 ( 15,596円 )	3日目
38,683円34,814円 ( 38,295円 )	6日目
1,916円 ( 2,108円 )	3日目
1,902円 ( 2,092円 )	3日目
1,902円 ( 2,092円 )	3日目
1,845円 ( 2,030円 )	3日目
1,845円 ( 2,030円 )	3日目
1,852円 ( 2,037円 )	6日目
1,845円 ( 2,030円 )	3日目
30,874円27,786円 ( 30,565円 )	6日目
2,605円 ( 2,866円 )	3日目
2,541円 ( 2,795円 )	6日目
2,263円 ( 2,489円 )	3日目
2,374円 ( 2,611円 )	6日目
2,263円 ( 2,489円 )	3日目
7,349円 ( 8,084円 )	6日目
8,271円 ( 9,098円 )	6日目
25,857円 ( 28,443円 )	9日目

詳細情報

基本情報

基本情報

JIS B2312、JIS B2313適合配管用突合せ溶接式管継手。材質はSUS304W、SUS316LW、SUS316Wの3種類を取扱。SCHは10S、20S、40Sにてご提供。
【特長】
・MIEテクノの製品は、優れた技術と豊富な経験により、材料の受け入れから製品まで、徹底した品質管理のもとに製造されており、品質の安定した極めて信頼性の高いものです

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

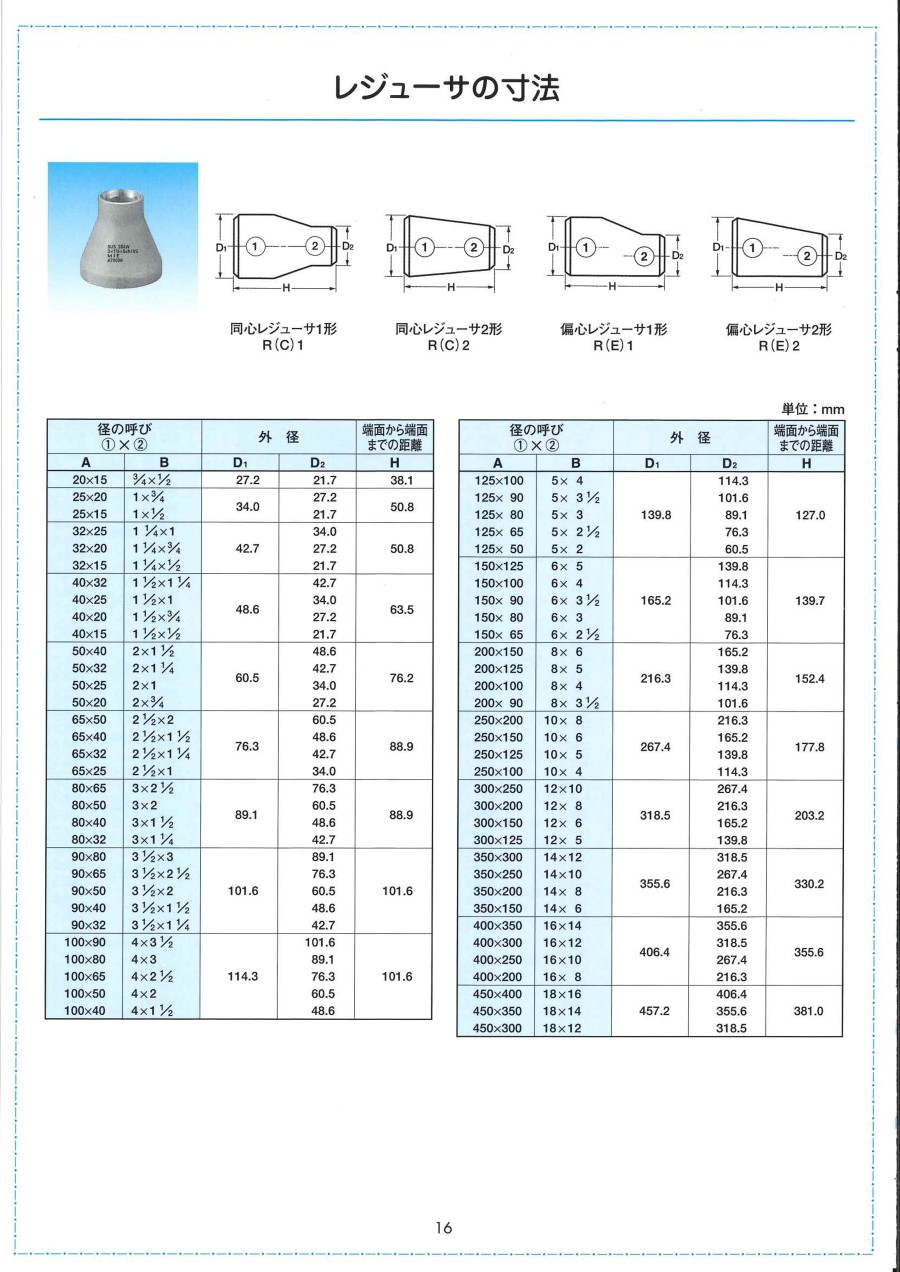

カタログ

カタログ (見開き版)

【取扱範囲】呼び径(15A～300A)、 Sch(10S、20S、40S）、　材質(SUS304W、SUS316W、SUS316LW)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス鋼突合せ溶接式管継手同心レジューサのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

配管工事用

満足度：5.02022/02/01

配管工事用のレジューサーとして購入させて頂きました。納期も品質も問題なく納入されました。

0人が参考にしています。

溶接用のレジューサー

満足度：5.02019/12/15

カタログ通りの寸法でありましたので、前後のパイプ切断等を前加工できてよかったです。もちろん品質も問題ないかと思います。
