メカニカル部品技術窓口
ステンレス鋼 突合せ溶接式管継手 スタブエンド
- 通常単価(税別)
- 1,938円～20,398円
- 税込単価
- 2,132円～22,438円
JIS B2312、JIS B2313適合 配管用突合せ溶接式管継手。材質はSUS304W、SUS31...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
寸法許容差
| 項目 | 管継手 の種類 | 径の呼び | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | 15～65 | 80～100 | 125～200 | 250～450 | 500～600 | 650～750 | 800～1,200 | ||
| B | 1/2～2 1/2 | 3～4 | 5～8 | 10～18 | 20～24 | 26～30 | 32～48 | ||
| 許容差 | |||||||||
| 端部の外径 （D・D1・D2） | 全ての管継手 | -0.8～+1.6 | ±1.6 | -1.6～+2.4 | -3.2～+4.0 | -4.8～+6.4 | |||
| 端面の内径（ID） | ±0.8 | ±1.6 | ±3.2 | ±4.8 | |||||
| 厚さ | +規定しない、-12.5% | ||||||||
| つば厚さ（GT） | SE | 0～+1.6 | 0～+3.2 | - | |||||
| 長さ（F） | ±1.6 | ±2.4 | - | ||||||
| つば径（G） | -0.8～0 | -1.6～0 | - | ||||||
| 端部の外周長 | 全ての管継手 | - | ±0.5% | ||||||

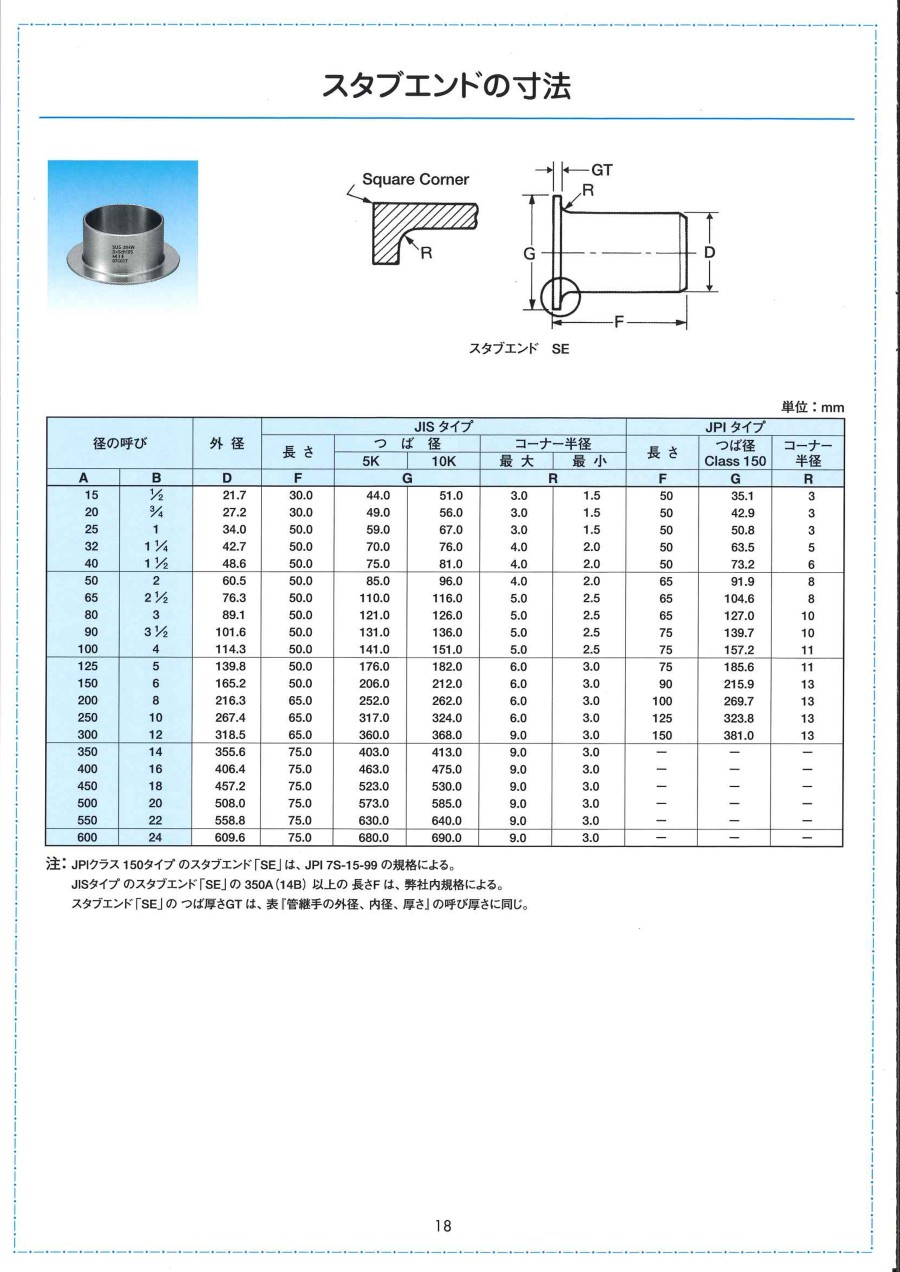

規格表
注：JPIクラス150タイプのスタブエンド「SE」は、JPI 7S-15-99の規格による。
JISタイプのスタブエンド「SE」の350A（14B）以上の長さFは、MIEテクノ社内規格による。
スタブエンド「SE」のつば厚さGTは、表「管継手の外径、内径、厚さ」の呼び厚さに同じ。
性能・試験情報
ステンレス鋼／配管用突合せ溶接式管継手の原材料規格
| 突合せ溶接式管継手 | 対応する鋼管 | 対応する鋼板 | 機械的性質 | |||
|---|---|---|---|---|---|---|
| JIS B2312／JIS B2313 | JIS G3459／JIS G3468 | JIS G4304／JIS G4305 | 引張強さ （N/mm2） | 耐力 （N/mm2） | 伸び （%） | 硬さ （HRB） |
| SUS304（W） | SUS304TP／SUS304TPY - | - SUS304 | 520以上 | 205以上 | ※35以上 40以上 | - 90以下 |
| SUS316（W） | SUS316TP／SUS316TPY - | - SUS316 | 520以上 | 205以上 | ※35以上 40以上 | - 90以下 |
| SUS316L（W） | SUS316LTP／SUS316LTPY - | - SUS316L | 480以上 | 175以上 | ※35以上 40以上 | - 90以下 |
※印は銅管（8mm以上）の12号試験片での縦方向の伸び（%）を示す。無印は銅板の伸び（%）とする。
| 鋼種 | JIS | 化学成分（%） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | P | S | Ni | Cr | Mo | ||
| SUS304 | G3459／G3468（鋼管） G4304／G4305（鋼板） | 0.08以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 8.00～11.00 8.00～10.50 | 18.00～20.00 | - |
| SUS316 | G3459／G3468（鋼管） G4304／G4305（鋼板） | 0.08以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 10.00～14.00 | 16.00～18.00 | 2.00～3.00 |
| SUS316L | G3459／G3468（鋼管） G4304／G4305（鋼板） | 0.030以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.030以下 | 12.00～16.00 12.00～15.00 | 16.00～18.00 | 2.00～3.00 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,073円 ( 2,280円 ) | 3日目 |
2,175円 ( 2,393円 ) | 3日目 |
2,534円 ( 2,787円 ) | 2日目 |
1,938円 ( 2,132円 ) | 2日目 |
2,684円 ( 2,952円 ) | 3日目 |
3,697円 ( 4,067円 ) | 3日目 |
4,505円 ( 4,956円 ) | 3日目 |
5,721円 ( 6,293円 ) | 3日目 |
20,398円 ( 22,438円 ) | 6日目 |
8,952円 ( 9,847円 ) | 3日目 |
11,240円 ( 12,364円 ) | 5日目 |
2,132円 ( 2,345円 ) | 2日目 |
2,132円 ( 2,345円 ) | 3日目 |
15,737円 ( 17,311円 ) | 3日目 |
詳細情報
基本情報
JIS B2312、JIS B2313適合 配管用突合せ溶接式管継手。材質はSUS304W、SUS316LW、SUS316Wの3種類を取扱。SCHは10S、20S、40Sにてご提供。
【特長】
・MIEテクノの製品は、優れた技術と豊富な経験により、材料の受け入れから製品まで、徹底した品質管理のもとに製造されており、品質の安定した極めて信頼性の高いものです
