ＭＩＥテクノ

ステンレス鋼突合せ溶接式管継手 180°エルボ＜ロング＞

カタログ |

通常単価(税別): 4,825円～5,697円

税込単価: 5,308円～6,267円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＭＩＥテクノ

通常出荷日：在庫品1日目

JIS B2312、JIS B2313適合配管用突合せ溶接式管継手。材質はS...

種類
突合型
継手形状
180°エルボ
使用流体
メーカー規定なし

ご注意

ミスミでは一部商品のみのお取り扱いとなります。詳細は絞り込み条件にてご確認ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

外径・内径・厚さ

寸法許容差

項目	管継手の種類	径の呼び
		A	15～65	80～100	125～200	250～450	500～600	650～750	800～1,200
		B	1/2～2 1/2	3～4	5～8	10～18	20～24	26～30	32～48
		許容差
端部の外径（D・D₁・D₂）	全ての管継手	-0.8～+1.6		±1.6	-1.6～+2.4	-3.2～+4.0	-4.8～+6.4
端面の内径（ID）		±0.8		±1.6		±3.2	±4.8
厚さ		+規定しない、-12.5%
中心から中心までの距離（P）	180E（L） 180E（S）	±6.4				±9.5	-
背から端面までの距離（K）		±6.4					-
端面と端面とのずれ（U）最大		1.6				3.2	-
端部の外周長	全ての管継手	-						±0.5%

性能・試験情報

ステンレス鋼／配管用突合せ溶接式管継手の原材料規格

突合せ溶接式管継手	対応する鋼管	対応する鋼板	機械的性質
JIS B2312／JIS B2313	JIS G3459／JIS G3468	JIS G4304／JIS G4305	引張強さ（N/mm²）	耐力（N/mm²）	伸び（%）	硬さ（HRB）
SUS304（W）	SUS304TP／SUS304TPY -	- SUS304	520以上	205以上	※35以上 40以上	- 90以下
SUS316（W）	SUS316TP／SUS316TPY -	- SUS316	520以上	205以上	※35以上 40以上	- 90以下
SUS316L（W）	SUS316LTP／SUS316LTPY -	- SUS316L	480以上	175以上	※35以上 40以上	- 90以下

※印は銅管（8mm以上）の12号試験片での縦方向の伸び（%）を示す。無印は銅板の伸び（%）とする。

鋼種	JIS	化学成分（%）
鋼種	JIS	C	Si	Mn	P	S	Ni	Cr	Mo
SUS304	G3459／G3468（鋼管） G4304／G4305（鋼板）	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	8.00～11.00 8.00～10.50	18.00～20.00	-
SUS316	G3459／G3468（鋼管） G4304／G4305（鋼板）	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	10.00～14.00	16.00～18.00	2.00～3.00
SUS316L	G3459／G3468（鋼管） G4304／G4305（鋼板）	0.030以下	1.00以下	2.00以下	0.045以下	0.030以下	12.00～16.00 12.00～15.00	16.00～18.00	2.00～3.00

型番リスト

表示件数

型番

SUS304W-180E-L-1B-SCH10

SUS304W-180E-L-3/4B-SCH20

材質	同径・異径	径の呼び１	呼び厚さ	最小発注数量

[ステンレス] SUS304W	同径	1B	SCH10	1個
[ステンレス] SUS304W	同径	3/4B	SCH20	1個

通常単価(税別) (税込単価)	通常出荷日

5,697円 ( 6,267円 )	8日目
4,825円 ( 5,308円 )	8日目

詳細情報

基本情報

基本情報

JIS B2312、JIS B2313適合配管用突合せ溶接式管継手。材質はSUS304W、SUS316LW、SUS316Wの3種類を取扱。SCHは10S、20S、40Sにてご提供。
【特長】
・MIEテクノの製品は、優れた技術と豊富な経験により、材料の受け入れから製品まで、徹底した品質管理のもとに製造されており、品質の安定した極めて信頼性の高いものです

ご注意

ミスミでは一部商品のみのお取り扱いとなります。詳細は絞り込み条件にてご確認ください。

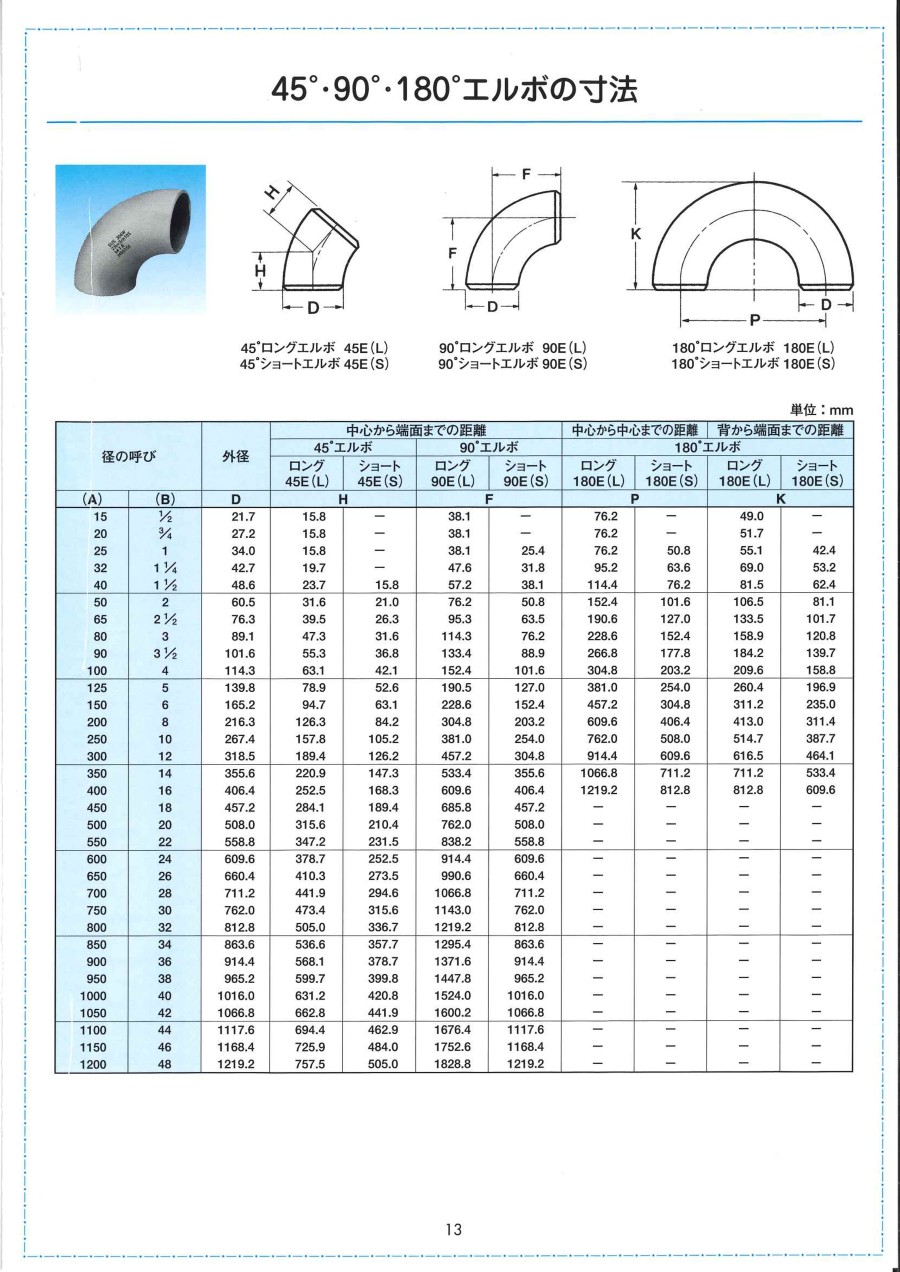

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
