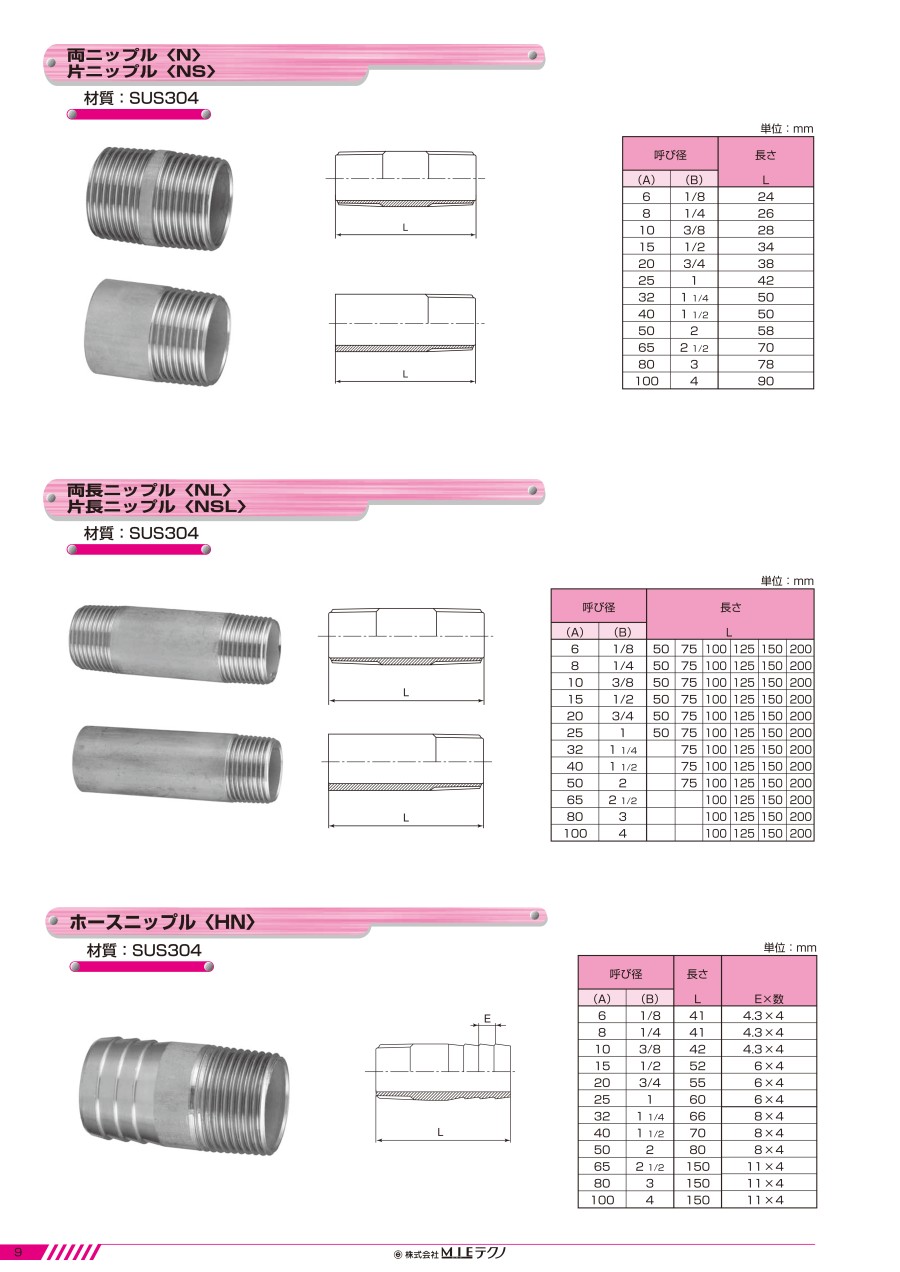

ステンレス鋼製 ねじ込み式管継手 両長ニップル＜NL＞

外形図

製品仕様

材質

SUS304

検査圧力

流体と最高使用圧力（JIS B 2301相当）

接続するねじ規格

JIS B 0203 管用テーパねじ

規格表

注意・禁止事項

使用上の注意

【保管】
水分、油、ホコリ等の付着物を除去し、鉄等の異種金属との接触をさけビニール袋に入れ、屋内で保管して下さい。

【取扱い】
落下、衝撃を与えないように注意して下さい。特にねじ部の損傷は漏れの原因となります。

【ねじ加工】
接続する継手及びパイプのねじ加工は、JIS B 0203（下表）に適合させて下さい。
（1）テーパーおねじ・・・サイズに合わせた規定の山形で、1/16テーパー部の完全ねじ部の長さは、下表のα+f以上にして下さい。
（2）テーパーめねじ・・・サイズに合わせた規定の山形で、1/16テーパー部の有効ねじ部の長さは、不全完ねじ部がある場合（（2）-1）はl以上、不完全ねじ部がない場合（（2）-2）はt以上にして下さい。
※なお、ねじ部の検査には、JIS B 0253の管用テーパーねじゲージを使用します。

【接続】
ねじ部を確認し、ゴミ、油類をシンナー等で除去して下さい。シール及びシール剤は、温度、流体に適したものを使用して下さい。

【施工】
温度変化、振動等がある場合は、伸縮管継手、フレキシブル管等の設置を考慮して下さい。
ユニオンはパッキン又はガスケットシール構造のため高温（約200℃以上）使用の場合は、昇温後ユニオンナットの増締（ホットボルティング）を行って下さい。戻し配管は、1/4回転程度までなら問題ありません。

【施工後】
配管を適当なところで区分して、もれ検査を行なって下さい。もれ検査は、締め忘れ、漏水等を確認するため、必す保温工事前に行なって下さい。

注（1） この呼びは、テーパおねじに対するもので、テーパめねじ及び平行めねじの場合は、Rの記号をRc又はRpとする。
管用ねじを表わす記号（R、Rc及びRp）は必要に応じて省略してもよい。
