リコイル

リコイルタングレスインサート（SUS304）

Name: リコイルタングレスインサート（SUS304）
Brand: リコイル
SKU: 221000768219
Rating: 4.2 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): 44円～280円

税込単価: 48円～308円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

リコイル

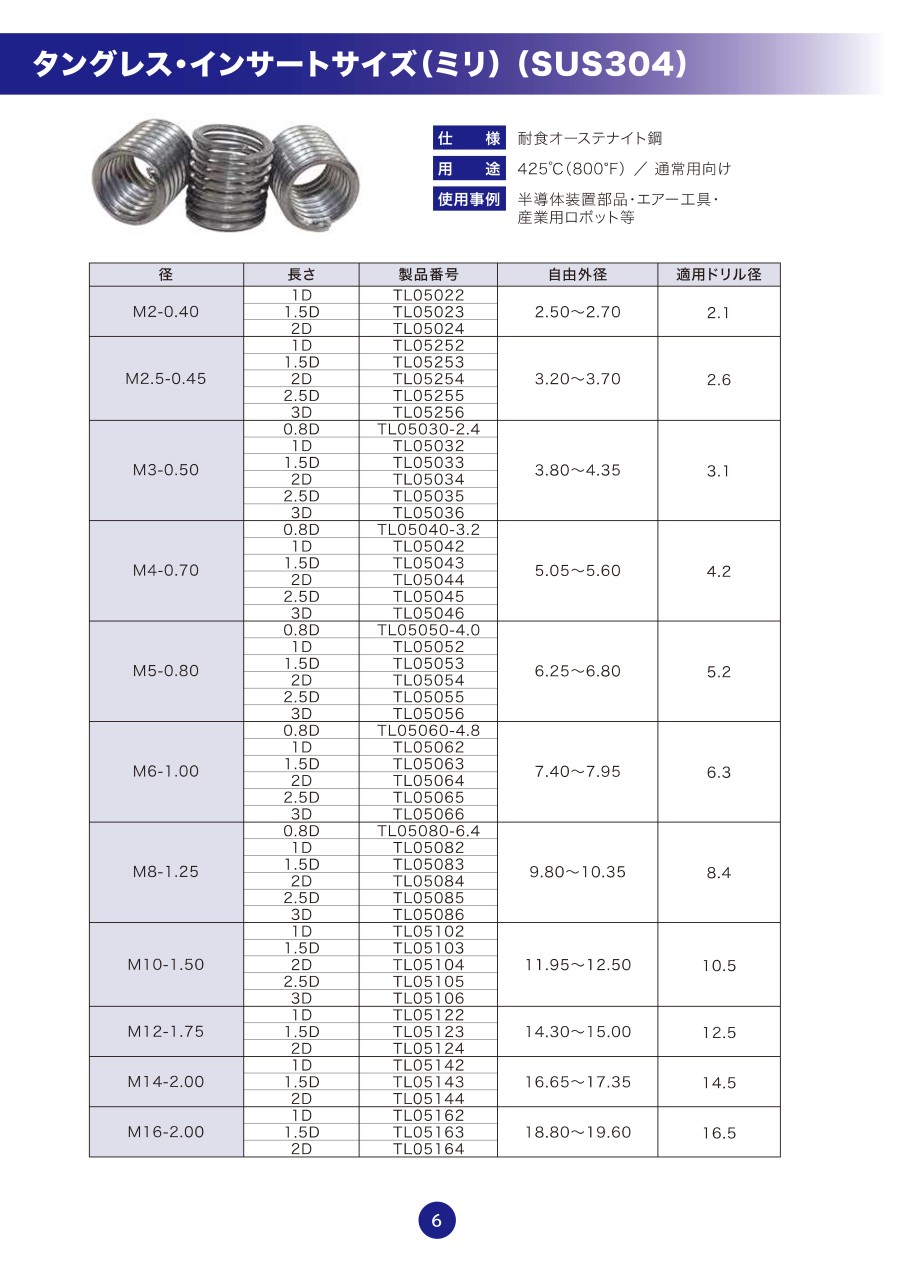

タングレス・インサートサイズ（ミリ）（SUS304）

通常価格(税別)： 60円 (税込価格：66円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

リコイル

リコイルタングレスインサートロッキングタイプ（SUS304）ミリ

通常価格(税別)： 75円 (税込価格：83円)

通常出荷日：3 日目～

【特長】・応力がはめあい長さ全体に分散され、ねじ山の破損を起こさず、保持力また...

詳細情報を確認する

種類
タングレスインサート
使用用途
軽金属
ねじ種類
並目
材質
SUS304
ノッチ
あり
販売単位
バラ(1個から購入可能)
用途
軽金属

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
ご注文は、商品情報の「カタログ製品番号：ミスミ型番対比表」をご参照の上、ミスミ型番でお願いいたします。

未確定：候補が32型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじ径(挿入後) M

(mm)

長さ(挿入後) L　(D=ねじ径 M)

ピッチ

(mm)

RoHS?

最小発注数量

2.5	1.5D	0.45	10	1個
3	1D	0.5	10	1個
3	1.5D	0.5	10	1個
3	2D	0.5	10	1個
4	1D	0.7	10	1個
4	1.5D	0.7	10	1個
4	2D	0.7	10	1個
5	1D	0.8	10	1個
5	1.5D	0.8	10	1個
5	2D	0.8	10	1個
6	1D	1	10	1個
6	1.5D	1	10	1個
6	2D	1	10	1個
8	1D	1.25	10	1個
8	2D	1.25	10	1個
10	2D	1.5	10	1個
12	1.5D	1.75	10	1個
12	2D	1.75	10	1個
3	2.5D	0.5	10	1個
3	3D	0.5	10	1個
4	2.5D	0.7	10	1個
4	3D	0.7	10	1個
5	2.5D	0.8	10	1個
5	3D	0.8	10	1個
6	2.5D	1	10	1個
6	3D	1	10	1個
8	2.5D	1.25	10	1個
8	3D	1.25	10	1個
10	2.5D	1.5	10	1個
10	3D	1.5	10	1個
2.5	2.5D	0.45	10	1個
2.5	3D	0.45	10	1個

通常単価(税別) (税込単価)	通常出荷日

147円 ( 162円 )	在庫品1日目当日出荷可能
80円 ( 88円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
50円 ( 55円 )	在庫品1日目当日出荷可能
55円 ( 61円 )	在庫品1日目当日出荷可能
49円 ( 54円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
44円 ( 48円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
54円 ( 59円 )	在庫品1日目当日出荷可能
80円 ( 88円 )	在庫品1日目当日出荷可能
84円 ( 92円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	在庫品1日目当日出荷可能
85円 ( 94円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
126円 ( 139円 )	在庫品1日目当日出荷可能
273円 ( 300円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
99円 ( 109円 )	在庫品1日目当日出荷可能
99円 ( 109円 )	在庫品1日目当日出荷可能
100円 ( 110円 )	11日目
115円 ( 127円 )	4日目
100円 ( 110円 )	4日目
117円 ( 129円 )	在庫品1日目当日出荷可能
125円 ( 138円 )	在庫品1日目当日出荷可能
128円 ( 141円 )	在庫品1日目当日出荷可能
139円 ( 153円 )	4日目
162円 ( 178円 )	4日目
245円 ( 270円 )	4日目
266円 ( 293円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	4日目
99円 ( 109円 )	4日目

基本情報

【特長】
・応力がはめあい長さ全体に分散され、ねじ山の破損を起こさず、保持力または引っ張り強さが増加し元のねじより締結力が増します。
・専用工具の使用により、タング無しで挿入、抜き取りが可能です。
・抜き取る際にも、雄ねじにも本品にもダメージを与えません。
・タングを折り取ったり、折ったタングを探したり、ゲージ確認する必要はありません。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
ご注文は、商品情報の「カタログ製品番号：ミスミ型番対比表」をご参照の上、ミスミ型番でお願いいたします。

商品情報

規格表

径	長さ	型番	自由外径	適用ドリル径
M2.5-0.45	1D	2TNM-M2.5-0.45X1D	3.20～3.70	2.6
	1.5D	2TNM-M2.5-0.45X1.5D
	2D	2TNM-M2.5-0.45X2D
	2.5D	TL05255
	3D	TL05256
M3-0.50	1D	2TNM-M3-0.5X1D	3.70～4.35	3.1
	1.5D	2TNM-M3-0.5X1.5D
	2D	2TNM-M3-0.5X2D
	2.5D	TL05035
	3D	TL05036
M4-0.70	1D	2TNM-M4-0.7X1D	5.05～5.60	4.2
	1.5D	2TNM-M4-0.7X1.5D
	2D	2TNM-M4-0.7X2D
	2.5D	TL05045
	3D	TL05046
M5-0.80	1D	2TNM-M5-0.8X1D	6.25～6.80	5.2
	1.5D	2TNM-M5-0.8X1.5D
	2D	2TNM-M5-0.8X2D
	2.5D	TL05055
	3D	TL05056
M6-1.00	1D	2TNM-M6-1.0X1D	7.40～7.95	6.3
	1.5D	2TNM-M6-1.0X1.5D
	2D	2TNM-M6-1.0X2D
	2.5D	TL05065
	3D	TL05066
M8-1.25	1D	2TNM-M8-1.25X1D	9.80～10.35	8.4
	1.5D	2TNM-M8-1.25X1.5D
	2D	2TNM-M8-1.25X2D
	2.5D	TL05085
	3D	TL05086
M10-1.50	1D	2TNM-M10-1.5X1D	11.95～12.50	10.5
	1.5D	2TNM-M10-1.5X1.5D
	2D	2TNM-M10-1.5X2D
	2.5D	TL05105
	3D	TL05106
M12-1.75	1D	2TNM-M12-1.75X1D	14.30～15.00	12.5
	1.5D	2TNM-M12-1.75X1.5D
	2D	2TNM-M12-1.75X2D

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
