磐田電工

鉄皿ばねRT（磐田規格）磐田電工製

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 224円～660円

税込単価: 246円～726円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス...

材質
ばね用鋼
たわみ量 δ
0.75h (mm)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

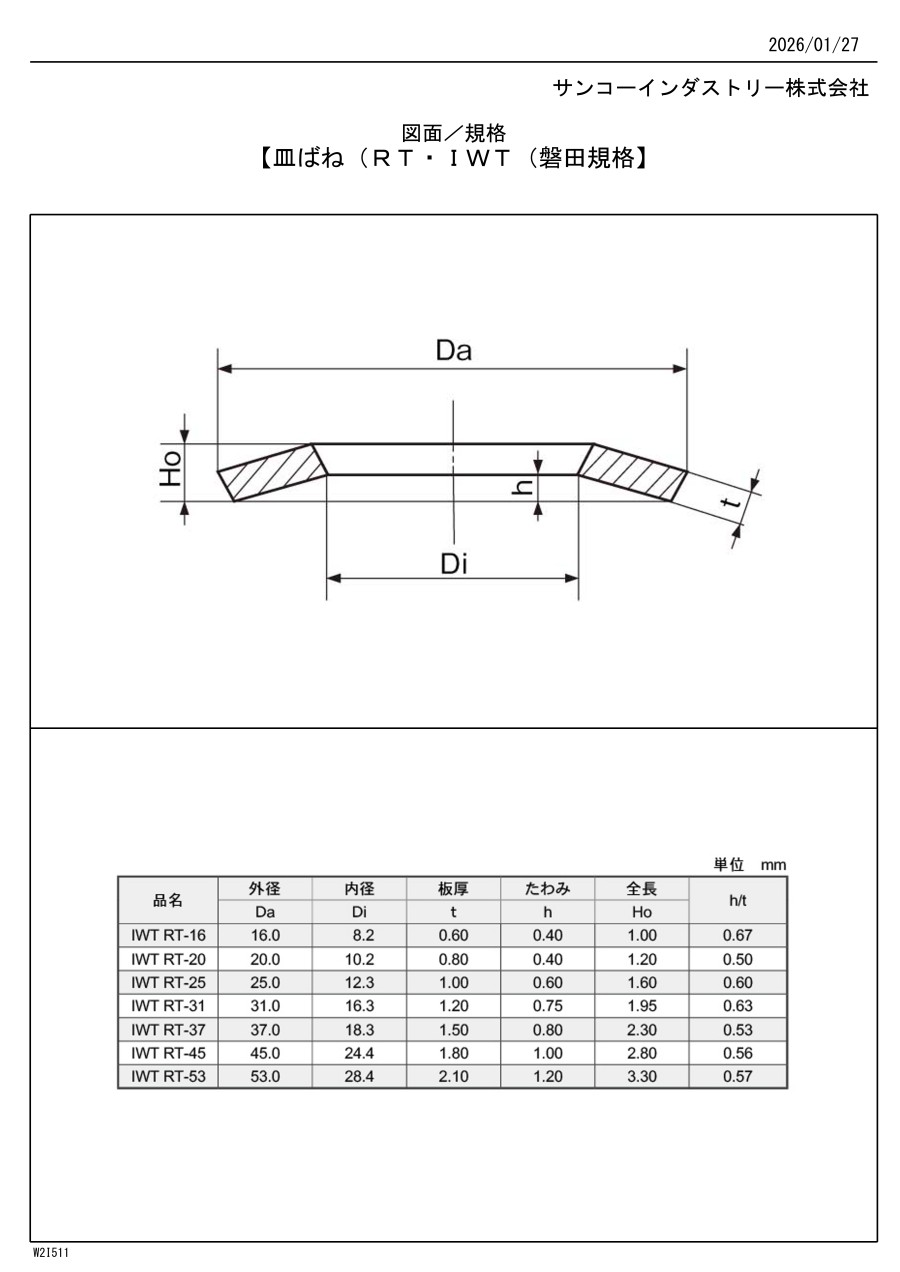

商品情報

品名	外径 Da	内径 Di	板厚 t	たわみ h	全長 Ho	h/t	荷重 (f=0.25h時)	荷重 (f=0.50h時)	荷重 (f=0.75h時)
IWT-RT-16	16.0	8.2	0.60	0.40	1.00	0.67	144	261	359
IWT-RT-20	20.0	10.2	0.80	0.40	1.20	0.50	197	370	528
IWT-RT-25	25.0	12.3	1.00	0.60	1.60	0.60	383	704	981
IWT-RT-31	31.0	16.3	1.20	0.75	1.95	0.63	571	1040	1442
IWT-RT-37	37.0	18.3	1.50	0.80	2.30	0.53	759	1412	2001
IWT-RT-45	45.0	24.4	1.80	1.00	2.80	0.56	1196	2216	3128
IWT-RT-53	53.0	28.4	2.10	1.20	3.30	0.57	1638	3030	4246

型番リスト

表示件数

型番

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P1 (0.25h時)

(N)

荷重 P2 (0.50h時)

(N)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

販売単位

RoHS?

最小発注数量

16	8.2	1	144	261	359	0.6	0.4	バラ(1個から購入可能)	10	1個
20	10.2	1.2	197	370	528	0.8	0.4	箱・パック	10	1個
25	12.3	1.6	383	704	981	1	0.6	バラ(1個から購入可能)	10	1個
31.0	16.3	1.95	571	1040	1442	1.2	0.75	箱・パック	10	1個
37.0	18.3	2.3	759	1412	2001	1.5	0.8	箱・パック	10	1個
45	24.4	2.8	1196	2216	3128	1.8	1	箱・パック	10	1個
53.0	28.4	3.3	1638	3030	4246	2.10	1.20	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

261円 ( 287円 )	在庫品1日目当日出荷可能
224円 ( 246円 )	1日目
290円 ( 319円 )	1日目
260円 ( 286円 )	1日目
363円 ( 399円 )	1日目
387円 ( 426円 )	2日目
660円 ( 726円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
