鉄皿ばねR（磐田規格）磐田電工製【1～1000個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 98円～40,021円特別価格

税込単価: 108円～44,023円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：1 日目～

【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス...

材質
ばね用鋼
たわみ量 δ
0.75h (mm)

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

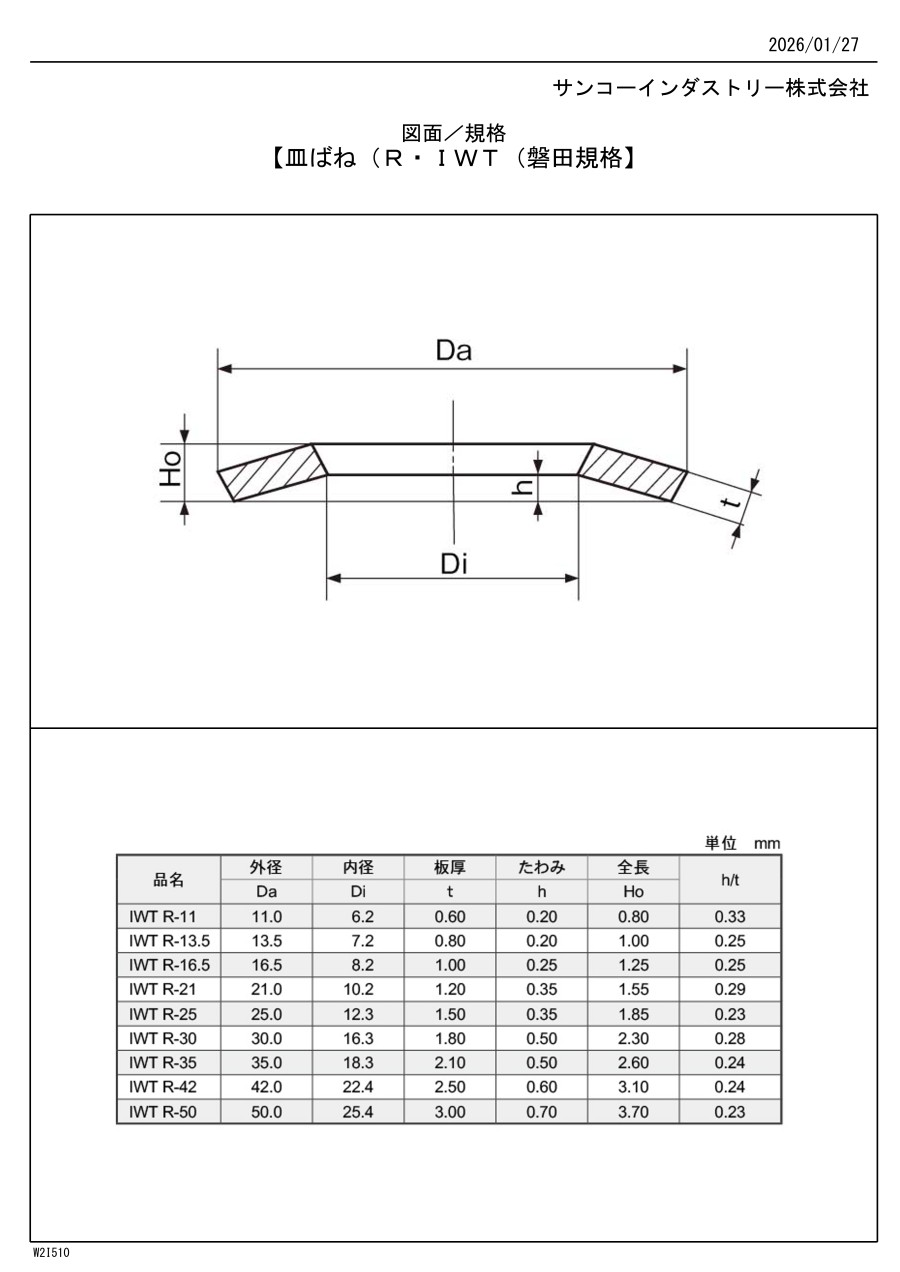

品名	外径 Da	内径 Di	板厚 t	たわみ h	全長 Ho	h/t	荷重 (f=0.25h時)	荷重 (f=0.50h時)	荷重 (f=0.75h時)
IWT-R-11	11.0	6.2	0.60	0.20	0.80	0.33	136	265	387
IWT-R-13.5	13.5	7.2	0.80	0.20	1.00	0.25	198	390	578
IWT-R-16.5	16.5	8.2	1.00	0.25	1.25	0.25	311	611	904
IWT-R-21	21.0	10.2	1.20	0.35	1.55	0.29	465	908	1334
IWT-R-25	25.0	12.3	1.50	0.35	1.85	0.23	633	1245	1853
IWT-R-30	30.0	16.3	1.80	0.50	2.30	0.28	1177	2305	3393
IWT-R-35	35.0	18.3	2.10	0.50	2.60	0.24	1314	2589	3844
IWT-R-42	42.0	22.4	2.50	0.60	3.10	0.24	1873	3687	5462
IWT-R-50	50.0	25.4	3.00	0.70	3.70	0.23	2579	5080	7532

型番リスト

表示件数

型番

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P1 (0.25h時)

(N)

荷重 P2 (0.50h時)

(N)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

販売単位

RoHS?

最小発注数量

11.0	6.2	0.80	136	265	387	0.6	0.2	バラ(1個から購入可能)	10	1個
13.5	7.2	1	198	390	578	0.8	0.2	箱・パック	10	1個
16.5	8.2	1.25	311	611	904	1	0.25	箱・パック	10	1パック 1000個入り
21.0	10.2	1.55	465	908	1334	1.2	0.35	バラ(1個から購入可能)	10	1個
25	12.3	1.85	633	1245	1853	1.5	0.35	バラ(1個から購入可能)	10	1個
30.0	16.3	2.3	1177	2305	3393	1.8	0.5	バラ(1個から購入可能)	10	1個
35.0	18.3	2.6	1314	2589	3844	2.10	0.5	バラ(1個から購入可能)	10	1個
42.0	22.4	3.1	1873	3687	5462	2.5	0.6	箱・パック	10	1個
50	25.4	3.70	2579	5080	7532	3	0.7	バラ(1個から購入可能)	10	1個

通常単価(税別) (税込単価)	通常出荷日

237円 ( 261円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	1日目
40,021円36,018円 ( 39,620円 )	2日目
98円 ( 108円 )	1日目
139円 ( 153円 )	1日目
410円 ( 451円 )	在庫品1日目当日出荷可能
532円 ( 585円 )	1日目
323円 ( 355円 )	1日目
600円 ( 660円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
