メカニカル部品技術窓口

絞り込み条件

未確定：候補が3型番あります。

外径 D(φ)
~mm
- 16
- 20
- 53.0
内径 d(φ)
~mm
- 5.2
- 6.2
- 18.3
自由高 Ho(mm)
~mm
- 0.95
- 1.2
- 3.1
荷重 P1 (0.25h時)(N)
~mm
- 104
- 170
- 1089
荷重 P2 (0.50h時)(N)
~mm
- 191
- 320
- 2069
荷重 P3 (0.75h時)(N)
~mm
- 268
- 455
- 2952
板厚 t(mm)
~mm
- 0.6
- 0.8
- 2.10
全たわみ量(mm)
~mm
- 0.35
- 0.4
- 1
タイプ
~mm
- IWT-MT
出荷日
- すべて
- 1日以内

磐田電工

鉄皿ばねMT（磐田規格）磐田電工製

カタログ |

数量スライド割引

通常単価(税別): 217円～386円

税込単価: 239円～425円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス...

材質
ばね用鋼
たわみ量 δ
0.75h (mm)
販売単位
箱・パック

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

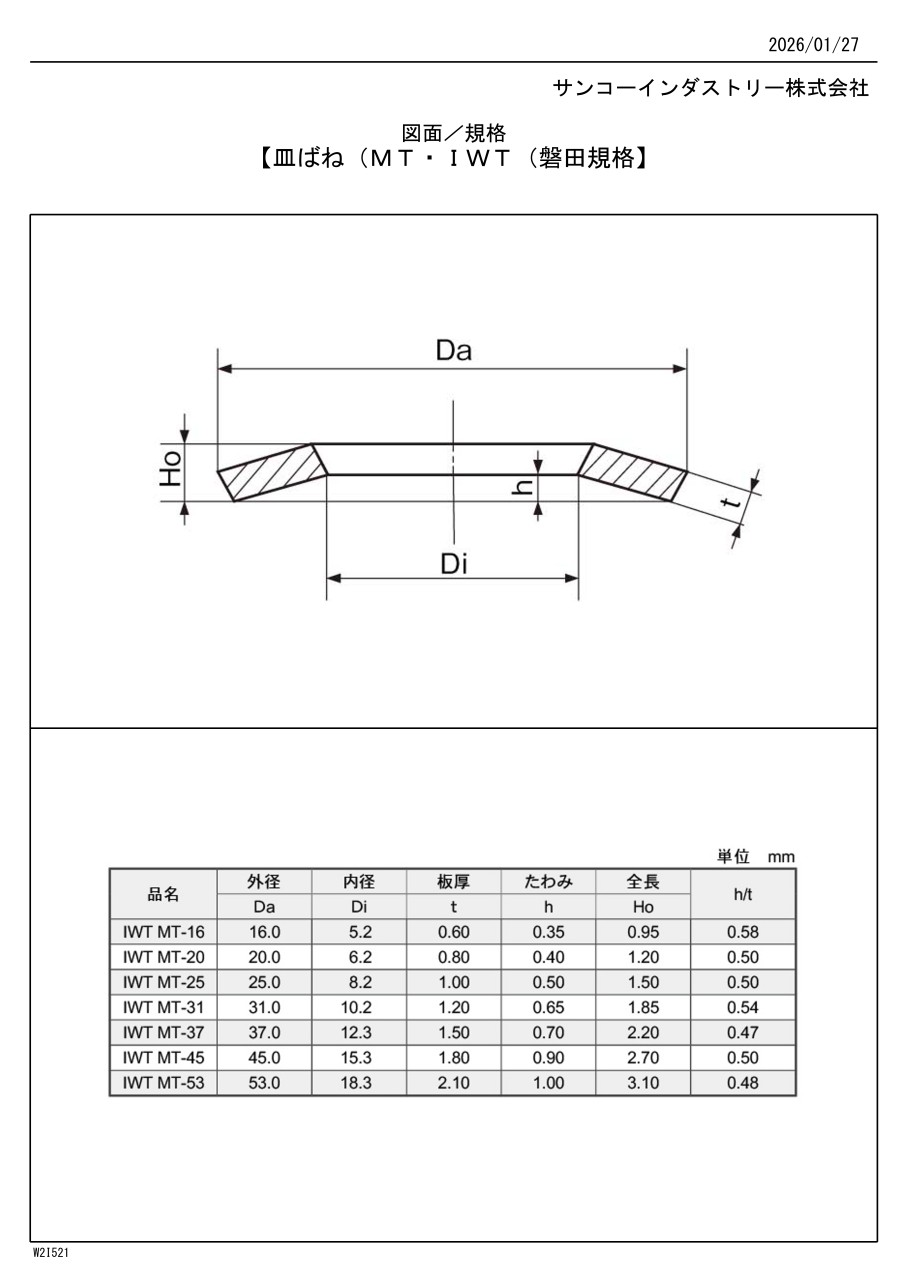

品名	外径 Da	内径 Di	板厚 t	たわみ h	全長 Ho	h/t	荷重 (f=0.25h時)	荷重 (f=0.50h時)	荷重 (f=0.75h時)
IWT-MT-16	16.0	5.2	0.60	0.35	0.95	0.58	104	191	268
IWT-MT-20	20.0	6.2	0.80	0.40	1.20	0.50	170	320	455
IWT-MT-25	25.0	8.2	1.00	0.50	1.50	0.50	267	501	714
IWT-MT-31	31.0	10.2	1.20	0.65	1.85	0.54	400	744	1049
IWT-MT-37	37.0	12.3	1.50	0.70	2.20	0.47	567	1069	1540
IWT-MT-45	45.0	15.3	1.80	0.90	2.70	0.50	869	1628	2324
IWT-MT-53	53.0	18.3	2.10	1.00	3.10	0.48	1089	2069	2952

型番リスト

表示件数

型番

IWT-MT-16

IWT-MT-20

IWT-MT-53

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P1 (0.25h時)

(N)

荷重 P2 (0.50h時)

(N)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

RoHS?

最小発注数量

16	5.2	0.95	104	191	268	0.6	0.35	10	1個
20	6.2	1.2	170	320	455	0.8	0.4	10	1個
53.0	18.3	3.1	1089	2069	2952	2.10	1	10	1個

通常単価(税別) (税込単価)	通常出荷日

217円 ( 239円 )	1日目
226円 ( 249円 )	1日目
386円 ( 425円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍します。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

鉄皿ばねMT（磐田規格）磐田電工製のレビュー

この商品のレビューはありません
