磐田電工

鉄皿ばねM（磐田規格）磐田電工製【1～1000個入り】

カタログ |

通常単価(税別): 219円～28,000円

税込単価: 241円～30,800円

通常出荷日：1日目～9日目

【特長】・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

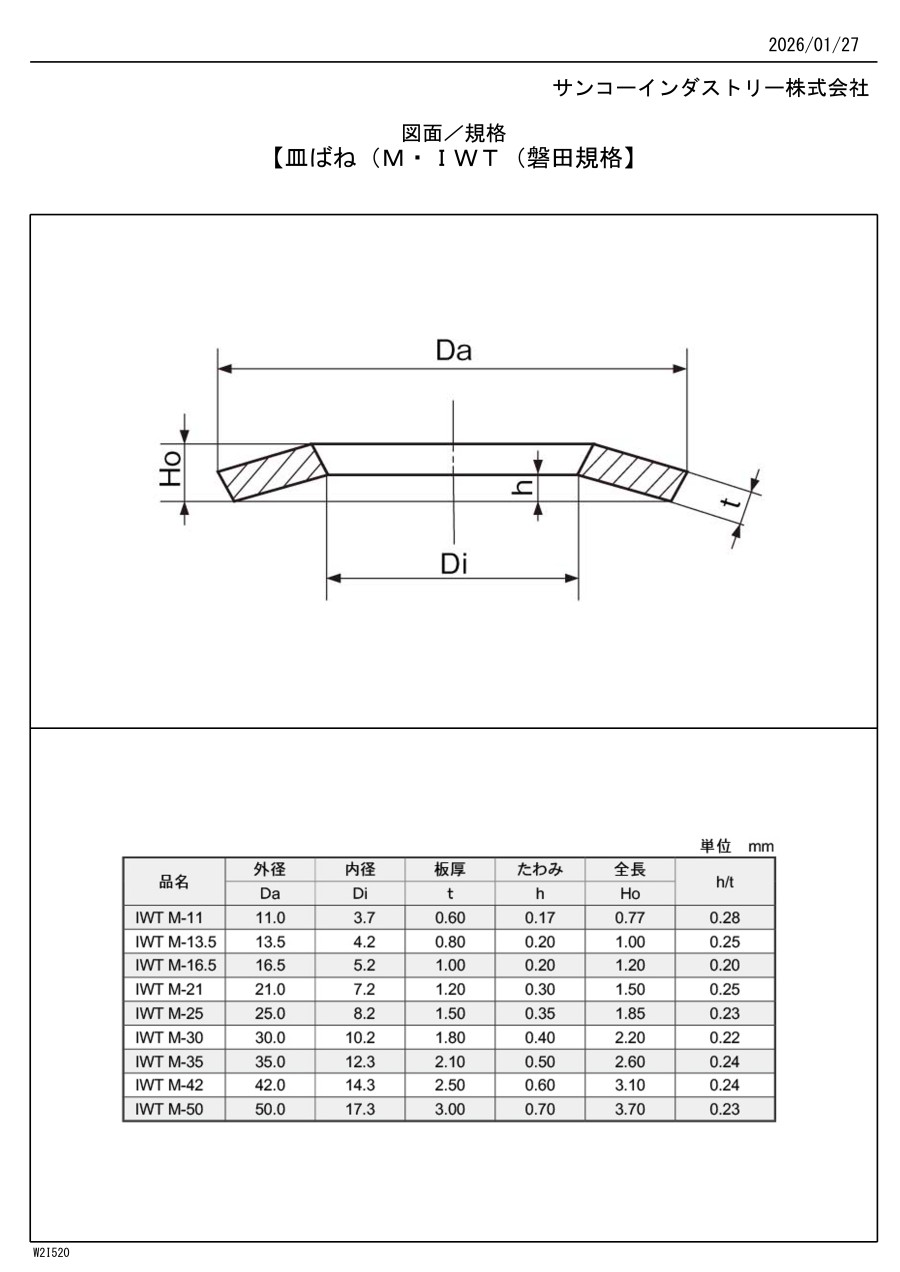

商品情報

品名	外径 Da	内径 Di	板厚 t	たわみ h	全長 Ho	h/t	荷重 (f=0.25h時)	荷重 (f=0.50h時)	荷重 (f=0.75h時)
IWT-M-11	11.0	3.7	0.60	0.17	0.77	0.28	92	179	265
IWT-M-13.5	13.5	4.2	0.80	0.20	1.00	0.25	167	329	485
IWT-M-16.5	16.5	5.2	1.00	0.20	1.20	0.20	216	427	634
IWT-M-21	21.0	7.2	1.20	0.30	1.50	0.25	353	693	1030
IWT-M-25	25.0	8.2	1.50	0.35	1.85	0.23	561	1108	1638
IWT-M-30	30.0	10.2	1.80	0.40	2.20	0.22	771	1520	2256
IWT-M-35	35.0	12.3	2.10	0.50	2.60	0.24	1138	2236	3315
IWT-M-42	42.0	14.3	2.50	0.60	3.10	0.24	1589	3128	4629
IWT-M-50	50.0	17.3	3.00	0.70	3.70	0.23	2256	4452	6600

型番リスト

表示件数

型番

外径 D

(φ)

内径 d

(φ)

自由高 Ho

(mm)

荷重 P1 (0.25h時)

(N)

荷重 P2 (0.50h時)

(N)

荷重 P3 (0.75h時)

(N)

板厚 t

(mm)

全たわみ量

(mm)

販売単位

RoHS?

最小発注数量

13.5	4.2	1	167	329	485	0.8	0.2	箱・パック	-	1パック 1000個入り
16.5	5.2	1.2	216	427	634	1	0.2	箱・パック	10	1個
25	8.2	1.85	561	1108	1638	1.5	0.35	箱・パック	10	1個
30.0	10.2	2.2	771	1520	2256	1.8	0.4	箱・パック	10	1個
35.0	12.3	2.6	1138	2236	3315	2.10	0.5	バラ(1個から購入可能)	10	1個
42.0	14.3	3.1	1589	3128	4629	2.5	0.6	箱・パック	-	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

28,000円 ( 30,800円 )	9日目
219円 ( 241円 )	1日目
246円 ( 271円 )	1日目
257円 ( 283円 )	1日目
307円 ( 338円 )	1日目
10,850円 ( 11,935円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・限られたスペースで耐磨耗、耐衝撃性、耐力を必要とする工作機械やプレス機械、ヒンジといった分野で特に活躍します。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
